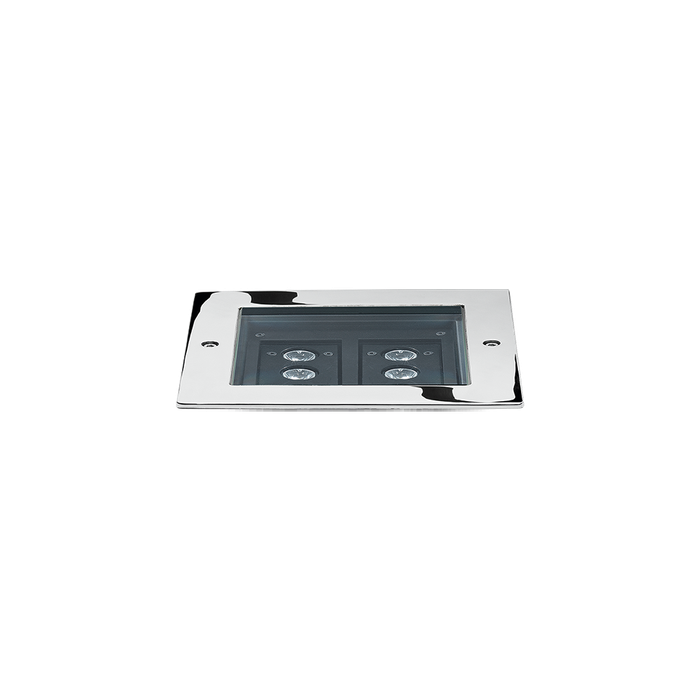

STEEL SQUARE 20 - 6 LED I 8°

Bestelnr. 301463

Serie klasse I grondinbouwarmaturen met geringe inbouwdiepte, bestaande uit:
- Behuizing van geanodiseerd en antraciet gelakt spuitgietaluminium
- Afscherming van extra helder gehard glas, vlak, dikte 12 mm
- Optiek gescheiden van voeding voor een betere thermische controle
- Pakking in slijtvast siliconen
- Ring van microfusie roestvrij staal
- Waterdichte kabelaansluiting, WATER STOP
- Schroeven van roestvrij staal
- Inbouwdoos van technopolymeer ontworpen voor afvoer van het water met behulp van het WATER DRAIN systeem. Om de installatie van de inbouwdoos te vereenvoudigen is deze voorzien van een uitneembaar deksel waarin twee waterpassen zijn bevestigd
- Inbouwdoos separaat te bestellen
- De geëxtrudeerde profielen waar de LED op geïnstalleerd zijn, kunnen afzonderlijk van elkaar gericht worden (+/- 10°)

Product gegevens

ETIM Groep:

EG000027

ETIM Klasse:

EC000758

Algemene informatie

Lamphouder:

LED

Lichtbron:

LED

Nominale lichtstroom
[lm]:

510

Reële lichtstroom
[lm]:

346

Armatuur
wattage [W]:

6.6 W

Specifieke lichtstroom [lm/W]:

CRI:

Kleurtemperatuur [K]:

3000

Kleur /
Afwerking:

INOX / RVS / Glanzend

IP waarde:

IP67

Impact resistance / impact energy:

IK10 20J xx9

Beschermingsklasse:

Optiek:

C/I - Cirkelvormige intensieve

Stralings-
hoek:

8°

Nettogewicht [kg]:

3.437

Totale lengte [mm]:

200

Totale breedte [mm]:

200

Totale hoogte [mm]:

119

Minimale inbouw diepte [mm]:

127

Mechanische eigenschappen

Vorm:

Vierkant ≥ 300 mm

Materiaal behuizing:

Aluminium

Materiaal afscherming:

Glas

Statische belasting [kg]:

2200

Dynamische belasting [kN]:

Tordeer weerstand [Nm]:

Elektrische eigenschappen

Spanningstype:

AC/DC

Ingangsspanning [V AC]:

220/240

Ingangsfrequentie [Hz]:

0/50/60

Arbeidsfactor / COS Φ:

0.6

Ingangsspanning [V DC]:

176/264

Aanloopstroom [A/μs]:

10 / 100

C10 1.5 mm²:

C16 2.5 mm²:

100

B10 1.5 mm²:

B16 2.5 mm²:

Installatie

Plaats van toepassing:

Outdoor

Montage type:

Grond inbouw

Min. Omgevingstemperatuur [°C]:

-10

Max. Omgevingstemperatuur [°C]:

Glas temperatuur [°C]:

Grondinbouw classificatie:

Verlichtings functies

MacAdam:

Lumenbehoud:

L80B10@50000h

Distributie licht emissie:

Direct

Fotometrische gegevens

Photometric Lvk STEEL SQUARE 20 - 6 LED I 8° 1

Technische tekening

Verplichte accessoires

STEEL SQUARE

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310369		Inbouwdoos Steel Square 20	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets Downloads Documentation: STEEL SQUARE - 310369
