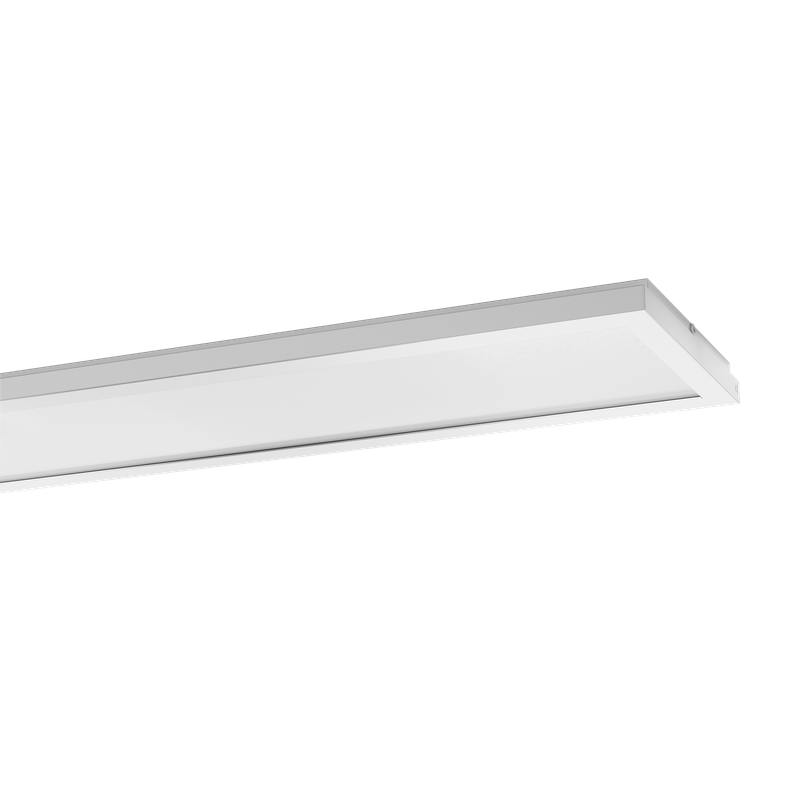

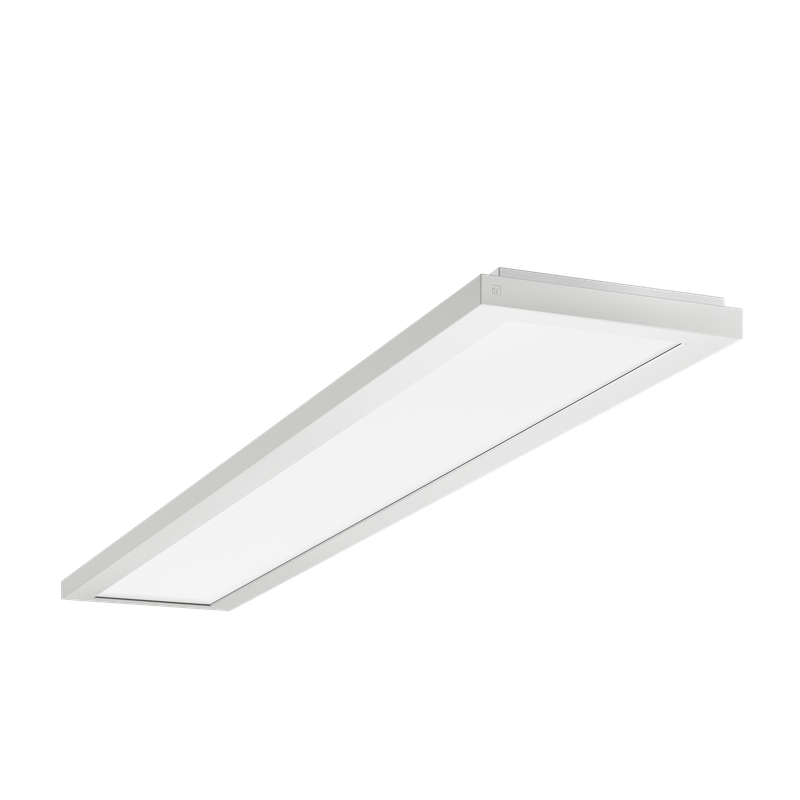

SL629 AB PRISM

SL629 AB PRISM

SL629 AB PRISM - 1

SL629 AB PRISM - 2

SL629 AB PRISM

Bestelnr. 8629661613410

Opbouwarmatuur voor binnen, bestaande uit:
- Behuizing van plaatstaal, kappen van persgegoten gepoedercoat aluminium
- Prismavormige afdekking voor efficiënte lichtverstrooiing, minimale verblinding en een hoge gelijkmatigheid
- Directe lichtverdeling
- LED Sidelight-technologie voor een gelijkmatige lichtverdeling over de gehele zone
- Kleurtolerantie volgens MacAdam ≤3 SDCM
- Lichtmodule verwisselbaar middels een inschuifmechanisme
- Uitvoering in speciale kleuren op verzoek leverbaar

Documentation

Documentatie

Technische Datasheets

Instruction sheets

Tender Text

2D / 3D

Technical drawing .jpg

Fotometrische gegevens

Fotometrisch dossier .ldt

Polar Diagram .jpg

Fotometrisch dossier .ies

RELUX .rolf

DIALUX .uld

Download

Selecteer onderdelen voor download

Wishlist

Toevoegen aan mijn portfolio

Product gegevens

ETIM Groep:

EG000027

ETIM Klasse:

EC002892

Algemene informatie

Lamphouder:

LED

Lichtbron:

LED

Nominale lichtstroom
[lm]:

12000

Reële lichtstroom
[lm]:

8070

Armatuur
wattage [W]:

69 W

Specifieke lichtstroom [lm/W]:

117

CRI:

80

Kleurtemperatuur [K]:

4000

Kleur /
Afwerking:

WH-RAL9016 / Wit RAL9016 / Structuur mat

IP waarde:

IP20

Impact resistance / impact energy:

IK05 0.7J xx3

Beschermingsklasse:

I

Optiek:

S/A - Symmetrische directe

Stralings-
hoek:

2 x 36°/47°

Nettogewicht [kg]:

9.783

Totale lengte [mm]:

1544

Totale breedte [mm]:

273

Totale hoogte [mm]:

50

Mechanische eigenschappen

Vorm:

Rechthoekig

Materiaal behuizing:

Staal

Materiaal afscherming:

Transparent plastic

Gloeidraadtest [°C]:

650 °C

Elektrische eigenschappen

Spanningstype:

AC

Ingangsspanning [V AC]:

220/240

Ingangsfrequentie [Hz]:

220-240V 50/60Hz

Arbeidsfactor / COS Φ:

0.9

Ingangsspanning [V DC]:

168/275

Aanloopstroom [A/μs]:

20 / 240

C10 1.5 mm²:

24

C16 2.5 mm²:

40

B10 1.5 mm²:

15

B16 2.5 mm²:

24

EEI:

A2

Installatie

Plaats van toepassing:

Indoor

Montage type:

Wand en plafond opbouw

Min. Omgevingstemperatuur [°C]:

10

Max. Omgevingstemperatuur [°C]:

40

Verlichtings functies

MacAdam:

3

Lumenbehoud:

L80B10@50000h

Distributie licht emissie:

Direct

DFF - Neerwaartse licht uittreeding [%]:

100

UFF - Opwaartse licht uittreeding [%]:

0

UGR max.:

22.0

Fotometrische gegevens

Photometric Lvk SL629 AB PRISM 1

Technische tekening

Tech Design SL629 AB PRISM 1++

Optionele accessoires

SL629 AB

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	3117260		Montageset continue-rij	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
