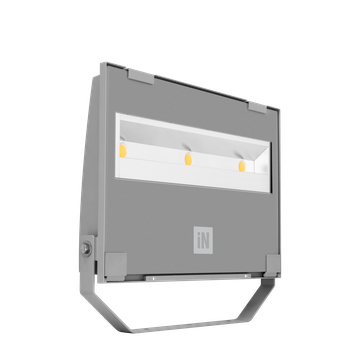

GUELL 3 A/W

Artikelnummer 3117364

LED-Scheinwerfer für den Außen- und Innenbereich, bestehend aus:
- Mit Polymerpulverlack körnig grau lackiertes Aluminiumdruckgussgehäuse nach vorheriger chemischer Oberflächenbehandlung ISO 9227/12944 - ISO 9223 (C5)
- Diffusor aus extra klarem, gehärteten Sicherheits-Flachglas
- Hochleistungsreflektoren aus metallisiertem Reinstaluminium 99,99%, hochglänzend, oxidations- und irisierungsfrei
- Altersbeständige Silikondichtung
- Kabelverschraubung M20x1,5 für Kabel mit Ø10–Ø14 mm
- Die Versionen mit Optik A50/W sind mit LED-Modulen und Reflektoren ausgestattet, die speziell für Umgebungen entwickelt wurden, in denen Lichtverteilungen mit hoher Asymmetrie benötigt werden
- Äußere Schrauben aus Edelstahl
- Aluminium-Clip mit Edelstahlfeder, unverlierbar
- Stahlbügel, lackiert mit Polyesterpulverlack nach Kataphorese-Beschichtung
- Inklusive Überspannungsschutz bis 10 kV (CM/DM)
- Zukunftssichere, wartbare Leuchte
- DALI dimmbare Versionen mit Fernspeisung bis zu einer maximalen Entfernung von 50 Metern (nur A50 / W-Modelle) auf Anfrage
- Informationen zu anderen Farbtemperaturen und zum Farbwiedergabeindex erhalten Sie vom Werk
- Design by GIORGIO LODI

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC001744

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

33523

Leuchtenlichtstrom
[lm]:

31261

Leistung [W]:

250 W

Lichtausbeute [lm/W]:

125

CRI:

Farbtemperatur [K]:

3000

Farbe /
Veredelung:

GR-94 / Grau metallic / Strukturiert

Schutzart
IP:

IP66

Schlagfestigkeit / Schlagenergie:

IK07 3J xx5

Schutzklasse:

Optik:

A40/W - Asymmetrische breite

Nettogewicht [kg]:

10.03

Gesamte Länge [mm]:

565

Gesamte Breite [mm]:

501

Gesamte Höhe [mm]:

Mechanische Eigenschaften

Bauform:

Rechteckig

Gehäusematerial:

Aluminium

Diffusormaterial:

Glas

Glühfadentest [°C]:

650 °C

Frontale Windangriffsfläche [m²]:

0.05

Seitliche Windangriffsfläche [m²]:

0.03

Obere Windangriffsfläche [m²]:

0.21

Elektrische Eigenschaften

Spannungsart:

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

50/60

Leistungsfaktor / COS Φ:

0.9

Überspannungsschutz | Allgemein [kV]:

10.000000

Überspannungsschutz | Differenziell [kV]:

10.000000

Einschaltstrom [A/μs]:

120 / 450

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installation

Anwendungsbereich:

Außenbeleuchtung

Montageart:

Scheinwerfer

Min. Umgebungstemperatur [°C]:

-40

Max. Umgebungstemperatur [°C]:

Mindestabstand zum beleuchteten Objekt [m]:

1.00

Lichteigenschaften

MacAdam:

Lumen maintenance:

L80B10@100000h

Verteilung der Lichtemission:

Direct

Lichtstärkeklasse:

G*6

Keine Lichtverschmutzung (ULR = 0%):

IPEA* (Straßenbeleuchtung):

A+

IPEA* (Flächen, Kreisverkehre):

A5+

IPEA* (Radfahrer / Fußgänger):

A3+

IPEA* (Grünzonen):

A3+

IPEA* (historische Stadtkerne):

A7+

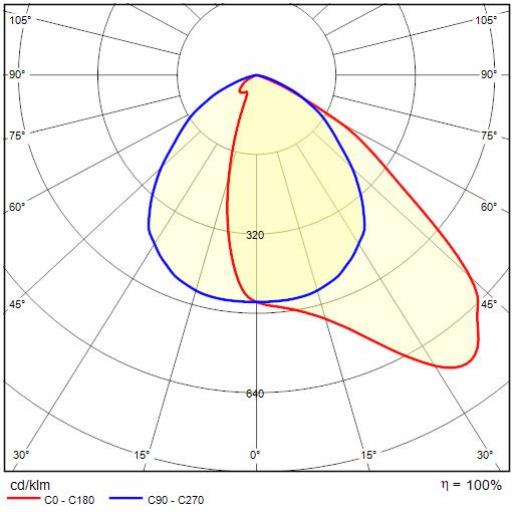

Photometrische Daten

Technische Zeichnung

Optionales Zubehör

GUELL 3

Artikelnummer	Beschreibung	Downloads
14452702	Schutzgitter	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: GUELL 3 - 14452702
14453994	1000 mm Wandausleger mit Anschlusssockel	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: GUELL 3 - 14453994
14453794	Einzelne Halterung GUELL 3 für Mastzopf Ø 60-76 mm	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: GUELL 3 - 14453794
14453894	Doppelte Halterung für Mastzopf Ø 60-76 mm GUELL 3	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: GUELL 3 - 14453894
14461104	Verstärkung Haltebügel GUELL 3. Dient der Leuchtenfixierung mittels einer einzigen M10 Schraube in der Mitte des Haltebügels	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: GUELL 3 - 14461104
