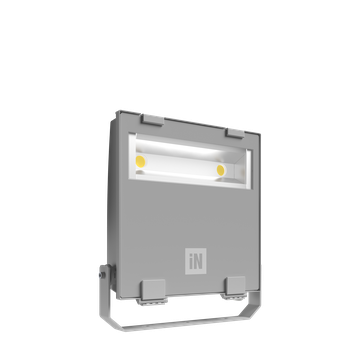

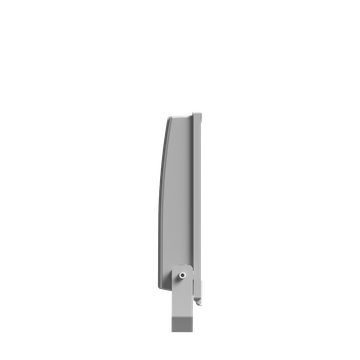

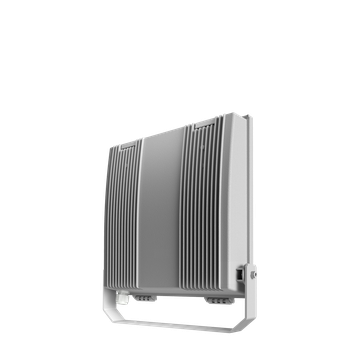

GUELL 2.5+ S/W

Code LTF1623FS850

Projecteur LED pour installation aussi bien à l'intérieur qu'à l'extérieur, composé de :
- Corps en aluminium moulé sous pression peint par poudre polyester après traitement de conversion chimique de la surface ISO 9227/12944 - ISO 9223 (C5)
- Diffuseur en verre plat extra clair trempé securit
- Réflecteur aux performances très élevées, en aluminium très pur 99,99 %, anodisé et brillanté, sans irisation
- Joint en silicone anti vieillissement
- Presse-étoupe M20x1,5 pour câbles Ø10–Ø14 mm
- Vis de fixation en acier inoxydable
- Clips imperdables en aluminium avec ressort inox
- Étrier en acier peint par poudre polyester après cataphorèse
- Produit ouvrable et facile à entretenir (future-proof)
- Protégé contre les surtensions jusqu'à 10 kV
- Consultez notre service des ventes pour d'autres températures de couleur (CCT) et indice de rendu chromatiques (IRC)
- Design by GIORGIO LODI

Downloads

Documentation
Fiche Produit
Notice de montage
Notice de montage des accessoires

2D / 3D
Dessin technique .jpg
3D .3ds

Données photométriques
Fichier photométrique .ies
Fichier photométrique .ldt
Polar Diagram .jpg
Télécharger la sélection
Envoyer la fiche par email
Ajouter la sélection au Portfolio

Données du produit

Groupe ETIM:

EG000027

Classe ETIM:

EC001744

Caractéristiques générales

Douille:

LED

Source lumineuse:

LED

Flux nominal
[lm]:

28032

Flux réel
[lm]:

23360

Puissance du
luminaire [W]:

175 W

Efficacité lumineuse [lm/W]:

133

CRI:

Température
de couleur [K]:

5000

Couleur /
Finissage:

GR-94 / Gris métallisé / Poudrée

Degré de
protection IP:

IP66

Impact resistance / impact energy:

IK07 3J xx5

Classe de protection:

Optique:

S/W - Symétrique diffusante

Poids net [kg]:

6.339

Longueur totale [mm]:

355

Largeur totale [mm]:

425

Hauteur totale [mm]:

Caractéristiques mécaniques

Forme:

Rectangulaire

Matériaux du boîtier:

Aluminium

Type de diffuseur:

Verre

Essai au fil incandescent [°C]:

650 Â°C

Surface au vent frontale [m²]:

0.03

Surface au vent latérale [m²]:

0.03

Surface au vent supérieure [m²]:

0.14

Caractéristiques électriques

Tension d'alimentation:

Tension d'entrée [V AC]:

100/305

Fréquence d'entrée [Hz]:

50/60

Facteur de puissance / COS Φ:

>0.9

Protection contre les surtensions | Commun [kV]:

10.000000

Protection contre les surtensions | Différentiel [kV]:

6.000000

Courant d'appel [A/μs]:

120 / 200

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installation

Lieu d'application:

Outdoor

Type d'installation:

Projecteurs professionnels

Temperature ambiante min. [°C]:

-40

Temperature ambiante max. [°C]:

Distance min. de l'objet éclairé [m]:

1.00

Caractéristiques lumineuses

MacAdam:

Maintien du flux lumineux:

L80B10@78000h

Distribution lumineuse:

Direct

Classe d'intensité lumineuse:

G*6

Pas de pollution lumineuse (ULR = 0%):

IPEA* (éclairage public):

A3+

IPEA* (grands espaces et abords de batiments):

A7+

IPEA* (pistes cyclo-piétonnes):

A4+

IPEA* (parcs et jardins):

A4+

IPEA* (centres historiques):

A9+

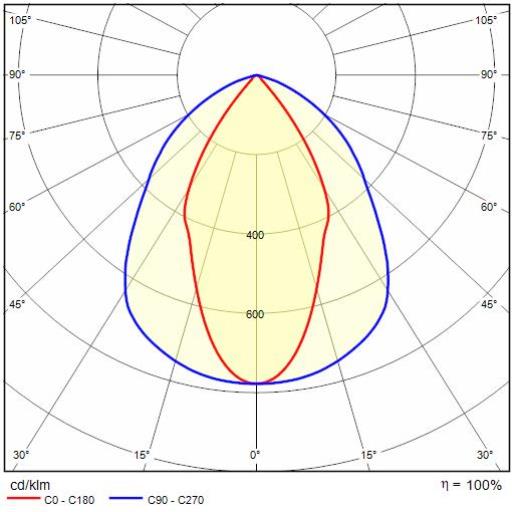

Données photométriques

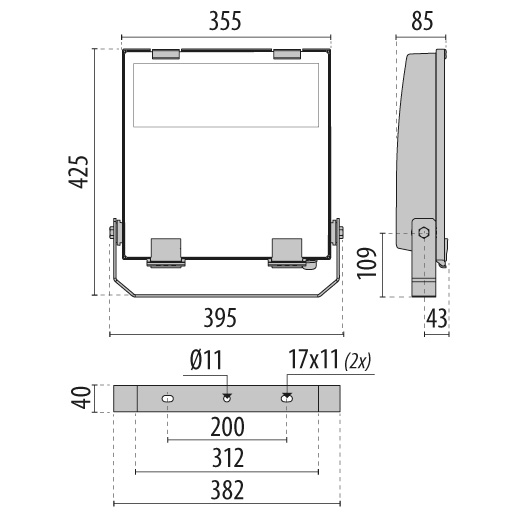

Dessin technique

Accessoires

GUELL 2.5+

Code	Description	Téléchargements
LTF1A5603	Grille de protection GUELL 2.5+	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: GUELL 2.5+ - LTF1A5603
14012294	Fixation en acier pour mât Ø 60 à 80 mm peint en gris aluminium	Ajouter à la Fiche ProduitRetirer de la Fiche Produit
310966	Support tête de mât simple GUELL 2.5	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: GUELL 2.5+ - 310966
310967	Support tête de mât double GUELL 2	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: GUELL 2.5+ - 310967
