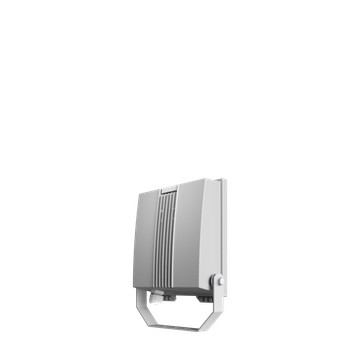

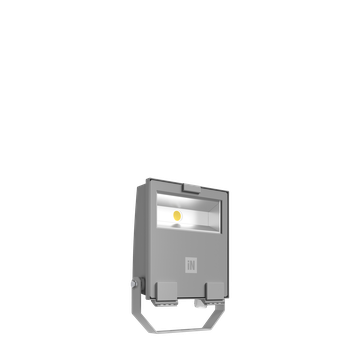

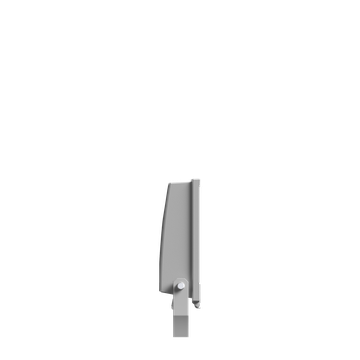

GUELL 1+ S/W

Codice LTF1122DS850

Proiettore LED per interni ed esterni, costituito da:
- Corpo in alluminio pressofuso verniciato polveri poliestere previo trattamento di conversione chimica superficiale ISO 9227/12944 - ISO 9223 (C5)
- Diffusore in vetro piano extrachiaro di sicurezza temprato
- Riflettori ad altissime prestazioni in alluminio 99,99%, brillantato, ossidato e privo di iridescenza
- Guarnizione in silicone antinvecchiamento
- Pressacavo antistrappo M20x1,5 per cavi Ø10–Ø14 mm
- Dimmerabile DALI
- Viteria di chiusura in acciaio inox
- Clip in alluminio con molla inox, imperdibili
- Staffa in acciaio verniciata con polveri poliestere previa cataforesi
- Prodotto apribile e manutenibile
- Per altre temperature colore ed indici di resa cromatica contattare l'azienda
- Contatta l’azienda nel caso si abbia la necessità di certificare il funzionamento quali apparecchi d’emergenza ad alimentazione centralizzata, secondo norma CEI EN IEC 60598-2-22
- Design by GIORGIO LODI

Downloads

Documentazione
Scheda Tecnica
Foglio Istruzioni
Foglio istruzioni accessori

2D / 3D
Disegno tecnico .jpg
File 3D .3ds

Dati fotometrici
Polar Diagram .jpg
File fotometrico .ies
File fotometrico .ldt
Scarica gli elementi selezionati
Invia per Email
Aggiungi elementi selezionati alla Wishlist

Dati di prodotto

Gruppo ETIM:

EG000027

Classe ETIM:

EC001744

Informazioni generali

Attacco:

LED

Sorgente luminosa:

LED

Flusso Sorgente
[lm]:

6196

Flusso apparecchio
[lm]:

5495

Potenza
apparecchio [W]:

36 W

Efficienza luminosa [lm/W]:

153

CRI:

Temperatura
colore [K]:

5000

Colore /
Finitura:

GR-94 / Grigio metallizzato / Goffrato

Grado di
protezione IP:

IP66

IK-J-xxIP:

IK07 3J xx5

Classe di protezione:

Ottica:

S/W - Simmetrica diffondente

Peso netto [kg]:

1.88

Lunghezza complessiva [mm]:

249

Larghezza complessiva [mm]:

Altezza complessiva [mm]:

314

Caratteristiche meccaniche

Forma:

Rettangolare

Materiale del corpo:

Alluminio

Materiale del diffusore:

Vetro

Test filo incandescente [°C]:

650 °C

Area esposta frontale [m²]:

0.02

Area esposta laterale [m²]:

0.02

Area esposta superiore [m²]:

0.06

Caratteristiche elettriche

Tipo di alimentazione:

Tensione di alimentazione [V AC]:

220/240

Frequenza di alimentazione [Hz]:

50/60

Fattore di potenza / COS Φ:

0.9

Corrente di spunto [A/μs]:

20 / 400

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installazione

Ambito di applicazione:

Outdoor

Tipo di montaggio:

Proiettori professionali

Temperatura ambiente min. [°C]:

-20

Temperatura ambiente max. [°C]:

Distanza min. dall'oggetto illuminato [m]:

0.10

Caratteristiche della luce

MacAdam:

Mantenimento flusso luminoso:

L80B10@160000h

Distribuzione emissione luminosa:

Direct

DFF - Flusso diretto [%]:

100

UFF - Flusso indiretto [%]:

Classe di intensità luminosa:

G*6

Inquinamento luminoso nullo (ULR = 0%):

IPEA* (stradale):

A9+

IPEA* (grandi aree, rotatorie):

A10+

IPEA* (ciclopedonale):

A9+

IPEA* (aree verdi):

A9+

IPEA* (centri storici):

A12+

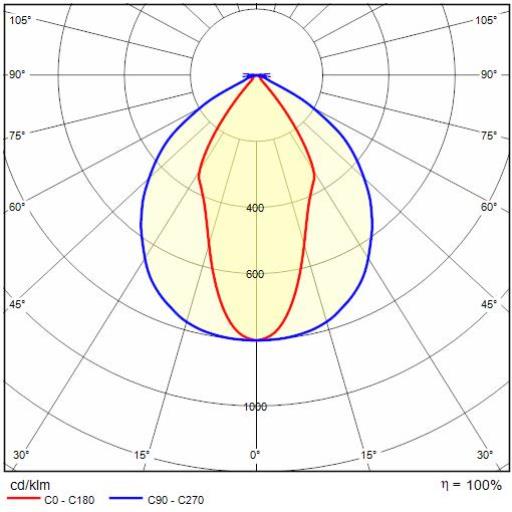

Dati fotometrici

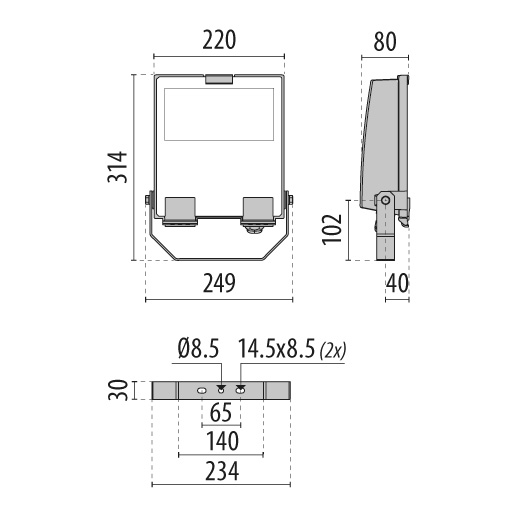

Disegni tecnici

Accessori opzionali

GUELL 1+

Codice	Descrizione	Downloads
LTF1A2112	Supporto testa palo singolo GUELL 1+	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: GUELL 1+ - LTF1A2112
LTF1A2122	Supporto testa palo doppio GUELL 1+	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: GUELL 1+ - LTF1A2122
14173394	Supporto a parete 500 mm GUELL 1/2	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: GUELL 1+ - 14173394
14173494	Supporto a parete 1000 mm GUELL 1/2	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: GUELL 1+ - 14173494
