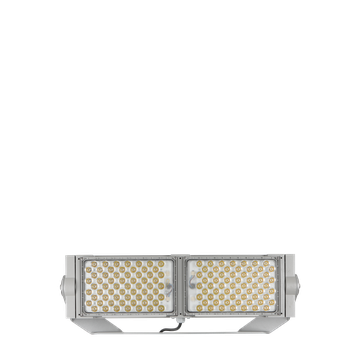

LASER+ 10 EXTREME C/I RM

Codice 3116849

Proiettore a LED ad alta potenza per illuminazione da interni ed esterni, composto da:
- Struttura portante in alluminio pressofuso verniciato a polvere poliestere previo trattamento di conversione chimica superficiale ISO 9227/12944 - ISO 9223 (C5)
- Diffusore con gruppo ottico integrato in tecnopolimero trasparente stabilizzato agli UV ed al calore
- Gruppo ottico costituito da lenti in tecnopolimero ad elevata trasmittanza della luce
- Guarnizione in silicone anti-invecchiamento ad elevata capacità di ritorno elastico
- Dissipatore ad altissima efficienza realizzato in alluminio estruso ossidato esternamente
- L'eccellente scambio termico fornito dal dissipatore in alluminio estruso, consente agli apparecchi di funzionare fino ad una temperatura ambiente massima di 50°C, senza l'intervento di dispositivi di sicurezza atti alla riduzione della potenza di sistema
- Box di connessione elettrica in tecnopolimero
- Pressacavo antistrappo M20x1,5 per cavi Ø10–Ø14 mm
- Sorgente luminosa costituita dalla combinazione di più moduli LED
- Viteria di chiusura in acciaio inox
- Staffa in acciaio verniciata con polveri poliestere previa zincatura a caldo
- Il valore di potenza indicato per LASER+ è comprensivo anche delle perdite del relativo gruppo di alimentazione
- Completo di goniometro graduato per la regolazione dell'orientamento
- Per alimentare LASER+ usare solamente i gruppi di alimentazione disponibili come accessori
- Sono disponibili gruppi di alimentazione stagni IP66 ad 1 canale (1CH - per 1 proiettore), 2 canali (1+1CH - per 2 proiettori) e 3 canali (1+1+1CH - per 3 proiettori) con dimmerazione DALI o DMX-RDM. Il collegamento elettrico tra essi ed i relativi proiettori deve essere fatto con una lunghezza massima di cavo di 100 m (50 m per gruppi a 1 CH)
- Per il collegamento elettrico dei gruppi di alimentazione a 2 e 3 canali ai proiettori è necessario usare una scatola di derivazione stagna disponibile come accessorio
- I gruppi di alimentazione hanno tutti canali indipendenti per cui ogni proiettore può essere gestito in maniera autonoma. Pertanto, per i gruppi a 2 e 3 canali, serviranno rispettivamente 2 e 3 indirizzi di dimmerazione
- I gruppi di alimentazione sono costituiti da driver aventi protezione alle sovratensioni di rete fino a 10 kV (CM e DM)
- Per altre temperature colore ed indici di resa cromatica contattare l'azienda
- Per installazioni UP LIGHT, consultare l'azienda
- Design by GIORGIO LODI

Downloads

Documentazione
Scheda Tecnica
Foglio Istruzioni
Foglio istruzioni accessori
Tender Text

2D / 3D
Disegno tecnico .jpg
File BIM REVIT .rfa
Scarica gli elementi selezionati
Invia per Email
Aggiungi elementi selezionati alla Wishlist

Dati di prodotto

Gruppo ETIM:

EG000027

Classe ETIM:

EC001744

Informazioni generali

Attacco:

LED

Sorgente luminosa:

LED

Flusso Sorgente
[lm]:

61600

Potenza
apparecchio [W]:

542 W

CRI:

Temperatura
colore [K]:

5700

Colore /
Finitura:

GR-94 / Grigio metallizzato / Goffrato

Grado di
protezione IP:

IP66

IK-J-xxIP:

IK08 6J xx5

Classe di protezione:

Ottica:

C/I - Circolare intensiva

Angolo
ottica:

10°

Peso netto [kg]:

14.322

Lunghezza complessiva [mm]:

315

Larghezza complessiva [mm]:

780

Altezza complessiva [mm]:

229

Caratteristiche meccaniche

Forma:

Rettangolare

Materiale del corpo:

Alluminio

Materiale del diffusore:

Plastica

Test filo incandescente [°C]:

750 °C

Area esposta frontale [m²]:

0.09

Area esposta laterale [m²]:

0.03

Area esposta superiore [m²]:

0.19

Caratteristiche elettriche

Fattore di potenza / COS Φ:

0.9

Installazione

Ambito di applicazione:

Outdoor

Tipo di montaggio:

Proiettori professionali

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Distanza min. dall'oggetto illuminato [m]:

1.00

Caratteristiche della luce

MacAdam:

Mantenimento flusso luminoso:

L80B10@72000h

Distribuzione emissione luminosa:

Direct

Classe di intensità luminosa:

G*5

Inquinamento luminoso nullo (ULR = 0%):

Disegni tecnici

Gruppi di alimentazione

LASER+ 10 EXTREME

Codice	Descrizione	Downloads
3116294	DRIVER BOX 600 W - 1,4 A - 1 CH - DALI	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: LASER+ 10 EXTREME RM - 3116294
3116295	DRIVER BOX 600 W - 1,4 A - 1 CH - DMX	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: LASER+ 10 EXTREME RM - 3116295
3116296	DRIVER BOX 1000 W - 1,4 A - 1+1 CH - DALI	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: LASER+ 10 EXTREME RM - 3116296
3116297	DRIVER BOX 1000 W - 1,4 A - 1+1 CH - DMX	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: LASER+ 10 EXTREME RM - 3116297
3116298	DRIVER BOX 1500 W - 1,4 A - 1+1+1 CH - DALI	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: LASER+ 10 EXTREME RM - 3116298
3116299	DRIVER BOX 1500 W - 1,4 A - 1+1+1 CH - DMX	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: LASER+ 10 EXTREME RM - 3116299

Accessori opzionali

LASER+ 10 EXTREME RM

	Codice	Colore / Finitura	Descrizione	Downloads
	3109552		Supporto per puntatore	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: LASER+ 10 EXTREME RM - 3109552
	3116044		Kit derivazione Y 2-3 VIE	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: LASER+ 10 EXTREME RM - 3116044
