TYK+ 10 RM C/IW

Codice 3112342

Proiettore LED per interni ed esterni, costituito da:
- Corpo in alluminio pressofuso verniciato polveri poliestere previo trattamento di conversione chimica superficiale ISO 9227/12944 - ISO 9223 (C5)
- Diffusore in vetro piano extrachiaro temperato, serigrafato internamente
- Il diffusore è fissato in maniera irremovibile al corpo tramite un sigillante siliconico ad alta temperatura
- Gruppo ottico costituito da lenti in tecnopolimero ad elevata trasmittanza della luce
- Gruppo ottico specificatamente studiato per l'illuminazione archietturale; l'abbinata di ottiche, sviluppate internamente, e sorgenti luminose consentono di ottenere una distribuzione luminosa precisa e priva di aberrazione cromatica
- Guarnizione in silicone anti-invecchiamento ad elevata capacità di ritorno elastico
- Pressacavo antistrappo in ottone nichelato M16x1.5 per cavi da Ø 5 mm a Ø 10 mm
- Viteria di chiusura in acciaio inox
- Staffa per installazione a parete in acciaio INOX
- Completo di goniometro graduato per la regolazione dell'orientamento realizzato in acciaio INOX
- L'accessorio visiera cilindrica è compatibile con versioni a lente concentrante C/I
- Le versioni TYK+ 10 RM sono in classe III, prive di cavo in uscita e devono essere alimentate unicamente con i gruppi di alimentazione diponibili come accessori
- Sono disponibili gruppi di alimentazione dimmerabili DALI2 stagni IP66 in box di alluminio pressofuso verniciato oppure su piastra metallica IP20 da incorporare in quadri elettrici stagni
- Il collegamento elettrico tra i gruppi di alimentazione ed i relativi proiettori deve essere fatto con una lunghezza massima di cavo di 20 m

Dati di prodotto

Gruppo ETIM:

EG000027

Classe ETIM:

EC001744

Informazioni generali

Attacco:

LED

Sorgente luminosa:

LED

Flusso Sorgente
[lm]:

1180

Flusso apparecchio
[lm]:

810.24

Potenza
apparecchio [W]:

15 W

Efficienza luminosa [lm/W]:

CRI:

Temperatura
colore [K]:

3000

Colore /
Finitura:

AN-96 / Antracite metallizzato / Goffrato

Grado di
protezione IP:

IP66

IK-J-xxIP:

IK06 1.2J xx3

Classe di protezione:

III

Ottica:

C/IW - Circolare diffondente

Angolo
ottica:

65Â°

Peso netto [kg]:

1.018

Diametro complessivo [mm]:

105

Lunghezza complessiva [mm]:

105

Larghezza complessiva [mm]:

131

Altezza complessiva [mm]:

Caratteristiche meccaniche

Forma:

Tondo ≤ 150 mm

Materiale del corpo:

Alluminio

Materiale del diffusore:

Vetro

Area esposta frontale [m²]:

0.01

Area esposta laterale [m²]:

0.01

Area esposta superiore [m²]:

0.01

Caratteristiche elettriche

Tipo di alimentazione:

Installazione

Ambito di applicazione:

Outdoor

Tipo di montaggio:

Proiettori architetturali

Temperatura ambiente min. [°C]:

-20

Temperatura ambiente max. [°C]:

Temperatura vetro [°C]:

Distanza min. dall'oggetto illuminato [m]:

0.50

Caratteristiche della luce

MacAdam:

Mantenimento flusso luminoso:

L90B10@50000h

Distribuzione emissione luminosa:

Direct

Classe di intensità luminosa:

G*6

Inquinamento luminoso nullo (ULR = 0%):

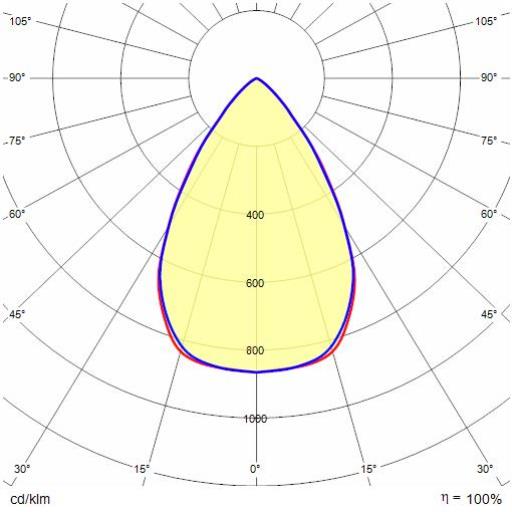

Dati fotometrici

Disegni tecnici

Gruppi di alimentazione

TYK+ 10 RM

	Codice	Colore / Finitura	Descrizione	Downloads
	3112413		DRIVER UNIT 20W 1A - 1CH - DALI	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: TYK+ 10 - 3112413
	3112468		Driver Box 20 W 1A - 1CH - DALI	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: TYK+ 10 - 3112468

Accessori opzionali

TYK+ 10

Codice	Descrizione	Downloads
3112969	Alette in lamiera d’acciaio verniciate	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: TYK+ 10 - 3112969
3108556	Staffa extra rotazione +25°/-90°	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: TYK+ 10 - 3108556
700191	Picchetto	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
