SL629 PL CM PRISM

Código 8629261406318

Sistema de iluminación compuesto de uno o varios módulos de luces y componentes que se pueden seleccionar individualmente
- Cuerpo en chapa de acero, con recubrimiento en polvo
- Pieza de unión y pieza final de aluminio fundido con recubrimiento de polvo
- Cubierta prismática para la dispersión eficiente de la luz, la minimización del deslumbramiento y una alta uniformidad
- Distribución luminosa directa o directa/ indirecta
- Tolerancia de color conforme a MacAdam ≤3 SDCM
- Reducción del deslumbramiento de acuerdo con la norma DIN EN 12464-1
- Versiones en colores especiales disponible bajo petición
- Consulte los componentes de la luminaria en la tabla de accesorios

Téléchargements

Documentación
Fichas Técnicas
Fichas de instrucciones
Tender Text

2D / 3D
Dibujo técnico .jpg

Datos fotométricos
Polar Diagram .jpg
Archivo fotométrico .ies
Archivo fotométrico .ldt
DIALUX .uld
RELUX .rolf
Seleccionar elementos para descargar
Enviar archivo por correo electrónico
Añadir artículos seleccionados a mi cartera

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC001743

Información general

Portalámpara:

LED

Fuente de luz:

LED

Flujo lumen nominal
[lm]:

5820

Flujo lumen real
[lm]:

3880

Potencia de
luminaria [W]:

31 W

Eficacia luminosa [lm/W]:

125

CRI:

Temperatura
de color [K]:

3000

Color /
Acabado:

WH-RAL9016 / Blanco RAL9016 / Rugoso

Grado de
protección IP:

IP20

IK-J-xxIP:

IK05 0.7J xx3

Clase de protección:

Óptica:

S/A - Simétrica directa

Angulo de
apertura:

2 x 36°/45°

Peso neto [kg]:

6.577

Longitud global [mm]:

1538

Anchura global [mm]:

273

Altura global [mm]:

Características mecánicas

Forma:

Rectangular

Material de la carcasa:

Acero

Material del difusor:

Transparent plastic

Test del hilo incandescente [°C]:

650 °C

Características eléctricas

Tipo de alimentación:

AC/DC

Tensión de entrada [V AC]:

220/240

Frecuencia de entrada [Hz]:

220-240V 0/50/60Hz

Factor de potencia / COS Φ:

0.9

Tensión de entrada [V DC]:

168/275

Corriente de arranque [A/μs]:

25 / 215

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

EEI:

Instalación

Ámbito de aplicación:

Indoor

Tipo de instalación:

De suspensión

Temperatura ambiente min. [°C]:

Temperatura ambiente max. [°C]:

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L80B10@50000h

Distribución emisión luminosa:

Direct

DFF - Flujo directo [%]:

100

UFF - Flujo indirecto [%]:

UGR máximo:

19.0

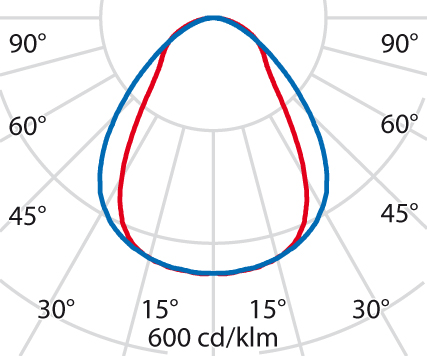

Datos fotométricos

Dibujo técnico

Accesorios necesarios

SL629PL CM

	Código	Color / Acabado	Description	Downloads
	862932210		SL629 Conjunto inicial/final RAL9016	Añadir a la ficha técnicaEliminar de la ficha técnica
	862932310		SL629 Conjunto de unión RAL9016	Añadir a la ficha técnicaEliminar de la ficha técnica
