INDEX+ 86 C/EW

Código 3121548

Serie de luminarias para exteriores en poste, constituidos por:
- Pantalla de aluminio fundido bajo presión pintado previo tratamiento superficial de conversión química
- Difusor en policarbonato transparente estabilizado a los UV
- Grupo óptico compuesto por lentes, especialmente estudiadas para maximizar la eficiencia y optimizar la distribución luminosa, realizadas en policarbonato óptico especial para aplicaciones LED de altísima transmitancia de la luz, estabilizado a los rayos UV y al calor
- Disipador térmico de aluminio
- Junta de silicona anti-envejecimiento
- Cobertura compartimento para cableado en tecnopolímero
- Tornillos de anclaje de acero inoxidable
- Cada luminaria cuenta con dos prensa estopas IP 68 resistente a la rotura y con un tapón, para permitir la alimentación por separado o en fila continua de la luminaria
- Base para la fijación en el suelo de aluminio fundido a presión con recubrimiento en polvo de poliéster previo tratamiento de conversión química superficial
- Están disponibles como accesorio bases robustas para la fijación al suelo realizadas en chapa de acero inoxidable AISI 304. Se recomiendan en todas las instalaciones públicas
- Para la instalación en el cemento están disponibles los tirafondos como accesorio que son compatibles con la base estándar de aluminio fundido a presión y el accesorio Base HU (Heavy Use) de acero inoxidable

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC000301

Información general

Portalámpara:

LED

Fuente de luz:

Flujo lumen nominal
[lm]:

2870

Flujo lumen real
[lm]:

2049

Potencia de
luminaria [W]:

17 W

Eficacia luminosa [lm/W]:

121

CRI:

Temperatura
de color [K]:

3000

Color /
Acabado:

AN-96 / Antracita metalizado / Rugoso

Grado de
protección IP:

IP65

Impact resistance / impact energy:

IK10 20J xx9

Clase de protección:

Óptica:

C/EW - Circular extra-ancha

Peso neto [kg]:

5.226

Diámetro global [mm]:

154

Altura global [mm]:

860

Características mecánicas

Forma:

Redondo 150 ≤ x ≤ 300 mm

Material de la carcasa:

Plástico

Material del difusor:

Transparent plastic

Test del hilo incandescente [°C]:

750 Â°C

Características eléctricas

Tipo de alimentación:

AC/DC

Tensión de entrada [V AC]:

220/240

Frecuencia de entrada [Hz]:

220-240V 50/60Hz

Factor de potencia / COS Φ:

>0.95

Tensión de entrada [V DC]:

170/280

Protección contra sobretensiones | Común [kV]:

4.000000

Corriente de arranque [A/μs]:

5 / 50

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Instalación

Ámbito de aplicación:

Outdoor

Tipo de instalación:

Bolardo

Temperatura ambiente min. [°C]:

-20

Temperatura ambiente max. [°C]:

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L70B10@147000h

Distribución emisión luminosa:

Direct

Clase de intensidad luminosa:

None

Sin deslumbramiento luminoso (ULR = 0%):

IPEA* (vial):

A5+

IPEA* (grandes áreas, rotondas):

A6+

IPEA* (peatonal/carril bici):

A5+

IPEA* (áreas verdes):

A5+

IPEA* (centro histórico):

A9+

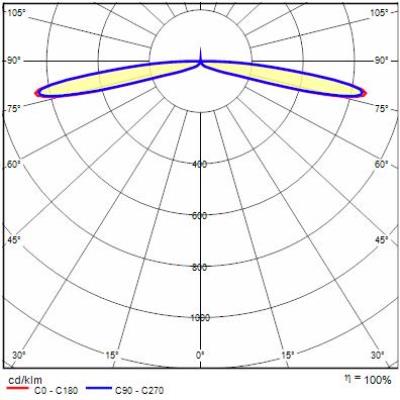

Datos fotométricos

Dibujo técnico

Accesorios opcionales

INDEX+

Código	Description	Downloads
3114401	Base para instalar sobre suelo de inox AISI 316	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: INDEX+ - 3114401
3114402	Base para instalar sobre suelo de inox AISI 316	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: INDEX+ - 3114402
14049320	Base para instalación sobre cemento. Platina de acero inox, varillas de acero galvanizadas	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: INDEX+ - 14049320
