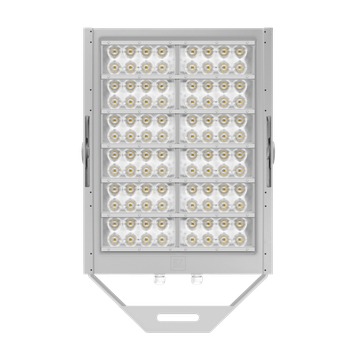

SQUARE PRO 96/3 ELL

Código 3119529

Proyector LED de alta potencia para iluminación interior y exterior, compuesto por:
- Cuerpo de aluminio fundido bajo presión pintado con pintura en polvo de poliéster ISO 9227/12944 - ISO 9223 (C5)
- Bloque óptico provisto de lentes en tecnopolímero con elevada transmisibilidad de la luz
- Junta de silicona anti-envejecimiento
- Caja para la conexión eléctrica integrada en el cuerpo con tapa de aluminio
- Sujetacable con resistencia a la rotura M25x1,5 para cables Ø 10 - Ø 16 mm
- Fuente luminosa compuesta por la combinación de varios módulos LED
- Consulte a la fábrica para otras temperaturas de color e índice de reproducción cromática
- Tornillos de anclaje de acero inoxidable
- Soporte de acero pintada con pintura en polvo de poliéster previo galvanizado en caliente
- Goniómetro graduado para regular la orientación
- El valor de potencia indicado para SQUARE PRO incluye también las pérdidas de la fuente de alimentación
- Para alimentar SQUARE PRO usar solamente los grupos de alimentación disponibles como accesorios
- Se encuentran disponibles grupos de alimentación regulables DALI, DMX-RDM, ON-OFF en BOX estancos IP66 o en placas metálicas IP20 para incorporar en cuadros eléctricos estancos. La conexión eléctrica entre estos y los relativos proyectores debe realizarse con un cable de una longitud máxima de 50 metros
- Combinar correctamente los proyectores con los correspondientes grupos de alimentación (BOX o placas) controlando el número de canales de conexión: 2 canales (2CH9, 3 canales (3CH) o 4 canales (4CH)
- Todos los grupos de alimentación cuentan con dispositivo adicional de protección contra las sobretensiones de red hasta 10 kV (CM y DM)

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC001744

Información general

Portalámpara:

LED

Fuente de luz:

LED

Flujo lumen nominal
[lm]:

136534

Flujo lumen real
[lm]:

110831

Potencia de
luminaria [W]:

835 W

Eficacia luminosa [lm/W]:

133

CRI:

Temperatura
de color [K]:

5700

Color /
Acabado:

GR-94 / Gris metalizado / Rugoso

Grado de
protección IP:

IP66

Impact resistance / impact energy:

IK07 3J xx5

Clase de protección:

Óptica:

ELL - Elíptica

Angulo de
apertura:

30Â°x40Â°

Peso neto [kg]:

22.5

Longitud global [mm]:

560

Anchura global [mm]:

985

Altura global [mm]:

Características mecánicas

Forma:

Rectangular

Material de la carcasa:

Aluminio

Material del difusor:

Plástico

Test del hilo incandescente [°C]:

850 Â°C

Área exposición frontal [m²]:

0.04

Área exposición lateral [m²]:

0.08

Área exposición superior [m²]:

0.42

Instalación

Ámbito de aplicación:

Outdoor

Tipo de instalación:

Proyectores

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Distancia min. del objeto iluminado [m]:

1.00

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L90B10@140000h

Distribución emisión luminosa:

Direct

DFF - Flujo directo [%]:

100

UFF - Flujo indirecto [%]:

Clase de intensidad luminosa:

G*6

Sin deslumbramiento luminoso (ULR = 0%):

IPEA* (vial):

A++

IPEA* (grandes áreas, rotondas):

A5+

IPEA* (peatonal/carril bici):

A3+

IPEA* (áreas verdes):

A3+

IPEA* (centro histórico):

A6+

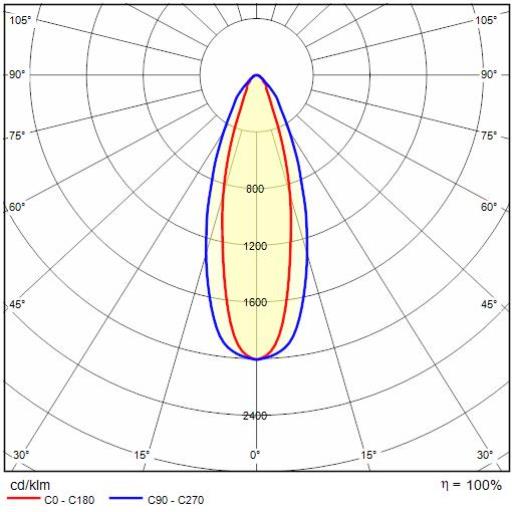

Datos fotométricos

Dibujo técnico

Caja para alimentaciòn

Drivers box IP66 - SQUARE PRO 96/3 - A/I - A/M - C/I - ELL

Código	Description	Downloads
14474094	Drivers box 900 W - 1.4A - 3CH - 220-240 V 50/60 Hz	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO - 14474094
14474194	Drivers box 900 W - 1.4A- 3CH - DALI 220-240 V 50/60 Hz	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO - 14474194
3119980	DRIVER BOX 900 W 1,4 A - 3CH - DMX 220-240 V	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO - 3119980

Drivers unit IP20 - SQUARE PRO 96/3 - A/I - A/M - C/I - ELL

	Código	Color / Acabado	Description	Downloads
	14473601		Drivers unit 900 W - 1.4A - 3CH - 220-240 V 50/60 Hz	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO - 14473601
	3120126		DRIVER UNIT 900 W 1,4 A - 3CH - DMX 220-240 V	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO - 3120126

Accesorios opcionales

SQUARE PRO

	Código	Color / Acabado	Description	Downloads
	14474201		Rejilla de protección SQUARE PRO	Añadir a la ficha técnicaEliminar de la ficha técnica

SQUARE PRO (max 840 W)

	Código	Color / Acabado	Description	Downloads
	14474494		Vidrio de protección SQUARE PRO (max 840 W)	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO - 14474494
