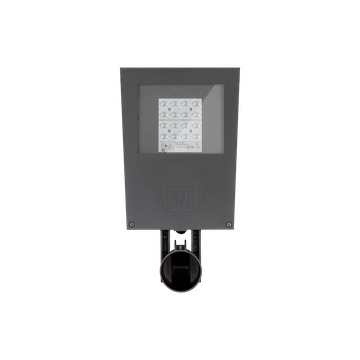

THEOS GLASS MINI SR/075

Código 306462

Serie de luminarias viales LED, en dos tamaños, compuesta por:
- Cuerpo de aluminio fundido a presión pintado con pintura en polvo de poliéster con previo tratamiento de conversión química ISO 9227/12944 - ISO 9223 (C5)
- Aro de cierre en aluminio fundido a presión con recubrimiento en polvo de poliéster previo tratamiento de conversión química superficial y sujeto con bisagras al cuerpo de forma imperdible
- Fijación al poste de aluminio fundido a presión pintado idóneo para poste Ø 60 / 76 mm
- Bloque óptico provisto de lentes en tecnopolímero con elevada transmisibilidad de la luz
- Sistema "SECURE LIGHT DISTRIBUTION" que garantiza la uniformidad de la distribución luminosa incluso en caso de ineficacia de algún LED
- Juntas de silicona anti-envejecimiento, con elevada capacidad de retorno elástico
- Difusor de vidrio plano extra-claro de seguridad templado
- Borne seccionador de línea que con la apertura de la tapa de cableado interrumpe automáticamente la alimentación eléctrica
- Luminaria equipada con alimentador
- Equipado con dispositivo adicional de protección contra las sobretensiones de red hasta 10 kV (CM/DM)
- Tornillos de anclaje de acero inoxidable
- Equipado con 1 metro de cable H07RN-F 2x1,5 mm² o H07RN-F 4x1,5 mm² para versiones regulables, que permite la conexión a la red sin abrir la luminaria
- Disponibles ópticas: SR/075 para calles estrechas y con relación A/H (ancho de la calle / altura del poste) hasta 0,75; SR/100 para calles con dos carriles y con relación A/H igual a 1; SR/125 para calles anchas y con relación A/H igual a 1,25; SR/150 para calles anchas y con relación A/H igual a 1,5
- Cumple con las normas UNI 10819 sobre contaminación lumínica
- Consulte a la fábrica para otras temperaturas de color e índice de reproducción cromática
- Consulte con la empresa para una versión con enchufe NEMA de 7 clavijas para la conexión con sistemas de telecontrol externos
- Opción CLO (salida de luz constante) disponible. Consultar fábrica
- Design by SILVIA PAOLA PENNACCHIO

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC000062

Información general

Portalámpara:

LED

Fuente de luz:

LED

Flujo lumen nominal
[lm]:

3234

Flujo lumen real
[lm]:

2864

Potencia de
luminaria [W]:

19 W

Eficacia luminosa [lm/W]:

151

CRI:

Temperatura
de color [K]:

4000

Color /
Acabado:

AN-96 / Antracita metalizado / Rugoso

Grado de
protección IP:

IP66

Impact resistance / impact energy:

IK08 6J xx5

Clase de protección:

Óptica:

SR/075 - Vial

Peso neto [kg]:

6.27

Longitud global [mm]:

506

Anchura global [mm]:

280

Altura global [mm]:

193

Características mecánicas

Forma:

Rectangular

Material de la carcasa:

Aluminio

Material del difusor:

Vidrio

Test del hilo incandescente [°C]:

650 Â°C

Área exposición lateral [m²]:

0.04

Área exposición superior [m²]:

0.11

Características eléctricas

Tipo de alimentación:

Tensión de entrada [V AC]:

220/240

Frecuencia de entrada [Hz]:

50/60

Factor de potencia / COS Φ:

>0.9

Protección contra sobretensiones | Común [kV]:

8.000000

Protección contra sobretensiones | Diferencial [kV]:

10.000000

Corriente de arranque [A/μs]:

22 / 290

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Instalación

Ámbito de aplicación:

Outdoor

Tipo de instalación:

Alumbrado vial

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Distancia min. del objeto iluminado [m]:

0.50

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L90B10@100000h

Distribución emisión luminosa:

Direct

Clase de intensidad luminosa:

G*3

Sin deslumbramiento luminoso (ULR = 0%):

IPEA* (vial):

A8+

IPEA* (grandes áreas, rotondas):

A9+

IPEA* (peatonal/carril bici):

A8+

IPEA* (áreas verdes):

A8+

IPEA* (centro histórico):

A12+

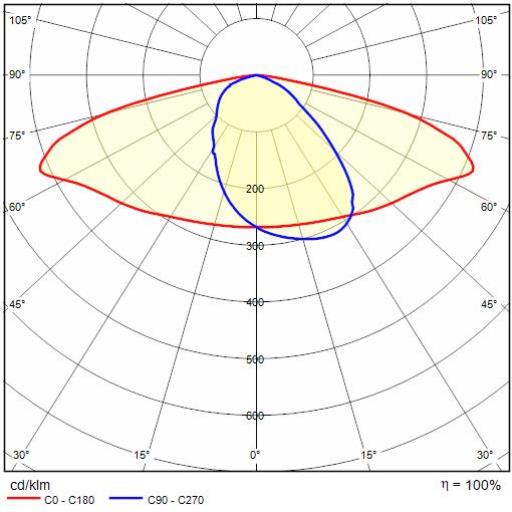

Datos fotométricos

Photometric Lvk THEOS GLASS MINI SR/075 1

Dibujo técnico

Accesorios opcionales

THEOS GLASS

	Código	Color / Acabado	Description	Downloads
	14174796		Fijación a pared THEOS	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: THEOS GLASS - 14174796
	14077796		Soporte de acero pintado en Electroforesis con polvo de poliéster para las instalaciones en una esquina o en la pared	Añadir a la ficha técnicaEliminar de la ficha técnica
