TYK+ 30 C/IW

Código 3107380

Proyector LED para interior y exterior, constituido por:
- Cuerpo de la luminaria constituido por dos compartimentos separados, para maximizar la disipación térmica de los componentes electrónicos y de los LED, realizados en aluminio fundido a presión con recubrimiento en polvo de poliéster ISO 9227/12944 - ISO 9223 (C5)
- Difusor vidrio plano extraclaro templado, serigrafiado internamente
- El difusor está fijado de forma inamovible al cuerpo mediante un sellador de silicona de alta temperatura
- Bloque óptico provisto de lentes en tecnopolímero con elevada transmisibilidad de la luz
- Juntas de silicona anti-envejecimiento, con elevada capacidad de retorno elástico
- Sujetacable con resistencia a la rotura en latón niquelado M20x1.5 para cables de Ø 10 mm a Ø 14 mm
- Cada luminaria cuenta con dos prensa estopas IP 68 resistente a la rotura y con un tapón, para permitir la alimentación por separado o en fila continua de la luminaria
- Driver con protección contra las sobretensiones de red hasta 6 kV (DM)
- Tornillos de anclaje de acero inoxidable
- Soporte para instalación en pared de acero inoxidable
- Con goniómetro graduado para regular la orientación realizado en acero inoxidable
- Luminaria equipada con alimentador

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC001744

Información general

Portalámpara:

LED

Fuente de luz:

LED

Flujo lumen nominal
[lm]:

9980

Flujo lumen real
[lm]:

7978.58

Potencia de
luminaria [W]:

85 W

Eficacia luminosa [lm/W]:

CRI:

Temperatura
de color [K]:

3000

Color /
Acabado:

AN-96 / Antracita metalizado / Rugoso

Grado de
protección IP:

IP66

Impact resistance / impact energy:

IK09 10J xx7

Clase de protección:

Óptica:

C/IW - Circular ancha

Angulo de
apertura:

65°

Peso neto [kg]:

6.088

Diámetro global [mm]:

275

Longitud global [mm]:

275

Anchura global [mm]:

316

Altura global [mm]:

114

Características mecánicas

Forma:

Redondo 150 ≤ x ≤ 300 mm

Material de la carcasa:

Aluminio

Material del difusor:

Vidrio

Test del hilo incandescente [°C]:

650 °C

Área exposición frontal [m²]:

0.06

Área exposición lateral [m²]:

0.03

Área exposición superior [m²]:

0.03

Características eléctricas

Tipo de alimentación:

AC/DC

Tensión de entrada [V AC]:

220/240

Frecuencia de entrada [Hz]:

0/50/60

Factor de potencia / COS Φ:

>0.9

Tensión de entrada [V DC]:

170/264

Protección contra sobretensiones | Común [kV]:

6.000000

Protección contra sobretensiones | Diferencial [kV]:

6.000000

Corriente de arranque [A/μs]:

65 / 268

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Instalación

Ámbito de aplicación:

Outdoor

Tipo de instalación:

Proyectores arquitectónicos

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Temperatura cristal [°C]:

Distancia min. del objeto iluminado [m]:

0.50

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L90B10@50000h

Distribución emisión luminosa:

Direct

Clase de intensidad luminosa:

G*6

Sin deslumbramiento luminoso (ULR = 0%):

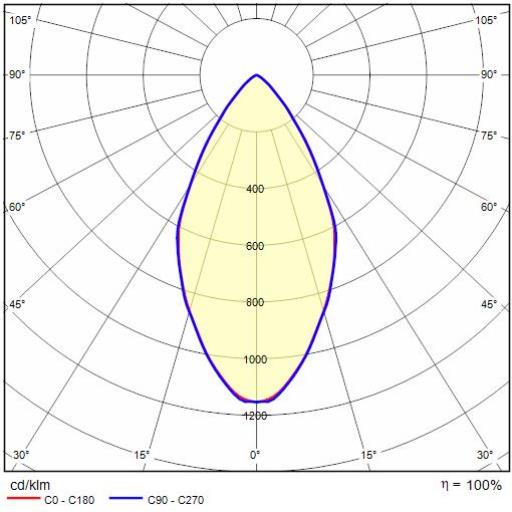

Datos fotométricos

Dibujo técnico

Accesorios opcionales

TYK+ 30

Código	Description	Downloads
3108558	Soporte extra rotación +55°/-90°	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: TYK+ 30 - 3108558
14029094	Soporte deslizante en aluminio pintado idóneo para instalar en postes Ø 60-76 mm 1 luminaria	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: TYK+ 30 - 14029094
14047194	Soporte deslizante en aluminio pintado idóneo para instalar en postes Ø 60-76 mm 2 luminarias contrapuestas	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: TYK+ 30 - 14047194
3107473	Soporte rotación biaxial para soporte deslizante	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: TYK+ 30 - 3107473
14099896	Soporte deslizante en aluminio pintado idóneo para postes Ø 60 mm	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: TYK+ 30 - 14099896
14099696	Soporte deslizante en aluminio pintado idóneo para postes Ø 90 mm	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: TYK+ 30 - 14099696
