WIN PRO 40 A/M

Código 3118157

Proyector LED de alta potencia para iluminación interior y exterior, compuesto por:
- Cuerpo de aluminio fundido a presión pintado con pintura en polvo de poliéster con previo tratamiento de conversión química ISO 9227/12944 - ISO 9223 (C5)
- Difusor de vidrio plano extra-claro de seguridad templado
- Bloque óptico provisto de lentes en tecnopolímero con elevada transmisibilidad de la luz
- Juntas de silicona anti-envejecimiento, con elevada capacidad de retorno elástico
- Sistema de cierre del vidrio con grapas de aluminio fundido a presión con recubrimiento de poliester en polvo previo tratamiento de conversión química superficial ISO 9227/12944 - ISO 9223 (C5)
- Prensaestopas M20x1,5 para cables Ø10–Ø14 mm
- Luminaria suministrada precableada con 0,5 m H07RN-F 3G2,5 mm²
- Tornillos de anclaje de acero inoxidable
- Abrazadera de acero pintada con pintura en polvo de poliéster previa cataforesis
- El valor de potencia indicado para WIN PRO 40 incluye también las pérdidas de la fuente de alimentación
- Goniómetro graduado para regular la orientación
- Luminaria que se puede abrir y mantener
- Para alimentar WIN PRO 40 usar solamente los grupos de alimentación disponibles como accesorios
- Están disponibles grupos de alimentación regulables RPA, DALI y DMX-RDM IP66. La conexión eléctrica entre los mismos y los relativos proyectores debe realizarse con una longitud máxima del cable de 100 m (1CH)
- Los aparatos están equipados con dos abrazaderas de acero inoxidable que permiten poder fijar el grupo de alimentación directamente en la parte posterior del proyector
- Los grupos de alimentación están constituidos por drivers con protección contra las sobretensiones de red de hasta 10 kV (CM y DM)
- Para la instalación UP LIGHT, consultar fábrica

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC001744

Información general

Portalámpara:

LED

Fuente de luz:

LED

Flujo lumen nominal
[lm]:

61447

Flujo lumen real
[lm]:

52238

Potencia de
luminaria [W]:

392 W

Eficacia luminosa [lm/W]:

133

CRI:

Temperatura
de color [K]:

3000

Color /
Acabado:

GR-94 / Gris metalizado / Rugoso

Grado de
protección IP:

IP66

Impact resistance / impact energy:

IK08 5J xx5

Clase de protección:

Óptica:

A55/M - Asimétrica media

Peso neto [kg]:

11.208

Longitud global [mm]:

585

Anchura global [mm]:

520

Altura global [mm]:

180

Características mecánicas

Forma:

Rectangular

Material de la carcasa:

Aluminio

Material del difusor:

Vidrio

Test del hilo incandescente [°C]:

650 °C

Área exposición frontal [m²]:

0.03

Área exposición lateral [m²]:

0.06

Área exposición superior [m²]:

0.34

Características eléctricas

Tipo de alimentación:

Factor de potencia / COS Φ:

>0.95

Instalación

Ámbito de aplicación:

Outdoor

Tipo de instalación:

Proyectores profesionales

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Distancia min. del objeto iluminado [m]:

1.00

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L80B10@220000h

Distribución emisión luminosa:

Direct

Clase de intensidad luminosa:

G*6

Sin deslumbramiento luminoso (ULR = 0%):

IPEA* (vial):

A++

IPEA* (grandes áreas, rotondas):

A5+

IPEA* (peatonal/carril bici):

A3+

IPEA* (áreas verdes):

A3+

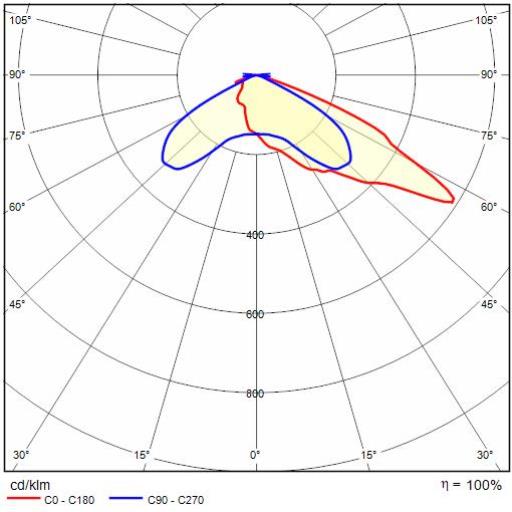

Datos fotométricos

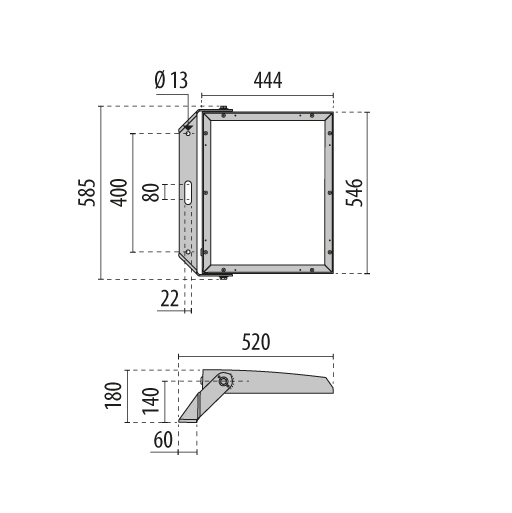

Dibujo técnico

Caja para alimentaciòn

WIN PRO 40

Código	Description	Downloads
3118130	DRIVER BOX 600 W - 2 A - 1 CH - RPA	Añadir a la ficha técnicaEliminar de la ficha técnica
3118131	DRIVER BOX 600 W - 2 A - 1 CH - DALI	Añadir a la ficha técnicaEliminar de la ficha técnica
3118132	DRIVER BOX 600 W - 2 A - 1 CH - DMX	Añadir a la ficha técnicaEliminar de la ficha técnica

Accesorios opcionales

WIN PRO 40

Código	Description	Downloads
3118121	Visera WIN PRO 40 - 5°	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 40 - 3118121
3118182	Visera WIN PRO 40 - 10°	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 40 - 3118182
3115887	Kit derivación 5P Ø 8÷17 mm - IP68	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 40 - 3115887
3118332	Soporte brazo. Se puede montar el proyector con un solo tornillo M20 en medio del soporte	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 40 - 3118332
