GUELL 3 S/W

Código 3117373

Projetor com díodos (LEDs) de interior ou exterior, constituído por:
- Corpo em alumínio fundido e injetado sob pressão pintado à pó à base de poliéster após tratamento prévio de conversão química superficial em conformidade com ISO 9227/12944 - ISO 9223 (C5)
- Difusor em vidro plano transparente temperado
- Refletor de alto desempenho em alumínio chapeado 99,99%, brilhante, oxidado e não iridescente
- Vedante em silicone antienvelhecimento
- Prensa-cabos M20x1,5 para cabos Ø10–Ø14 mm
- As versões com ótica A50/W são realizadas com módulos LED e refletores especificamente estudados para contextos onde são necessárias distribuições luminosas com uma elevada assimetria
- Parafusos de bloqueio em aço inoxidável
- Grampos em alumínio com mola inox
- Suporte em aço pintado com pó de poliéster com tratamento prévio de conversão química superficial
- Equipada com dispositivo suplementar de proteção contra as sobrecargas de rede até 10 kV (CM/DM)
- Luminária que pode ser aberta e mantida
- Consulta à fábrica para versões DALI reguláveis com a unidade de suprimento remota, até uma distância máxima de 50 metros (somente modelos A50 / W)
- Outras temperaturas de cor e índice de restituição cromática sob consulta
- Design by GIORGIO LODI

Dados do produto

Grupo ETIM:

EG000027

Classe ETIM:

EC001744

Informações gerais

Casquilho:

LED

Fonte de luz:

LED

Fluxo nominal
[lm]:

35488

Fluxo efetivo
[lm]:

32652

Potência da
luminária [W]:

250 W

Eficiência luminosa [lm/W]:

131

CRI:

Temperatura
de cor [K]:

5000

Cor /
Acabamento:

GR-94 / Cinzento metalizado / Gofrado

Grau de
proteção IP:

IP66

Resistência ao impacto / energia de impacto:

IK07 3J xx5

Classe de proteção:

Óptica:

S/W - Simétrica larga

Peso líquido [kg]:

10.03

Comprimento global [mm]:

565

Largura global [mm]:

501

Altura global [mm]:

Características mecânicas

Forma:

Rectangular

Material do compartimento:

Alumínio

Material difusor:

Vidro

Teste de resistência do cabo [°C]:

650 °C

Área exposta frontal [m²]:

0.05

Área exposta lateral [m²]:

0.03

Área exposta superior [m²]:

0.21

Características elétricas

Tipo de alimentação:

Tensão de entrada [V AC]:

220/240

Frequência de entrada [Hz]:

50/60

Fator de potência / COS Φ:

0.9

Proteção contra sobretensão | Comum [kV]:

10.000000

Proteção contra sobretensão | Diferencial [kV]:

10.000000

Corrente de irrupção [A/μs]:

110 / 500

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Instalação

Âmbito de aplicação:

Outdoor

Tipo de instalação:

Projetores profissionais

Temperatura ambiente mín. [°C]:

-40

Temperatura ambiente máx. [°C]:

Distância mín. aos objetos iluminados [m]:

1.00

Caraterísticas de iluminação

MacAdam:

Manutenção do lúmen:

L80B10@100000h

Distribuição do fluxo luminoso:

Direct

Classe da intensidade luminosa:

G*6

Sem poluição luminosa (ULR = 0%):

IPEA* (iluminação urbana):

A++

IPEA* (grandes áreas, rotundas):

A6+

IPEA* (ciclovia-pedestre):

A3+

IPEA* (áreas verdes):

A3+

IPEA* (centros históricos):

A7+

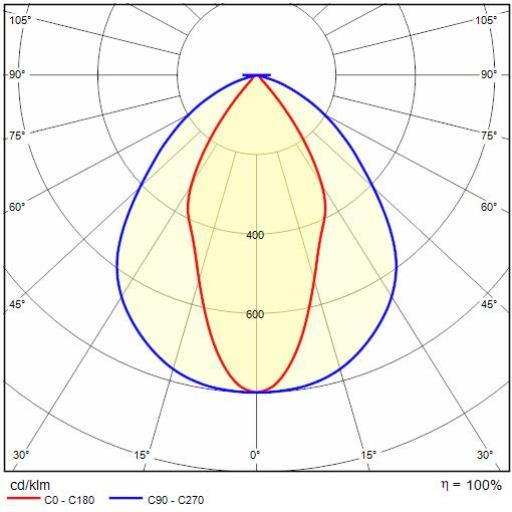

Dados fotométricos

Desenho técnico

Acessórios opcionais

GUELL 3

Código	Description	Downloads
14452702	Grelha de proteção	Adicionar à ficha técnicaRetirar da ficha técnica Downloads Documentation: GUELL 3 - 14452702
14453994	Suporte de parede de 1000 mm	Adicionar à ficha técnicaRetirar da ficha técnica Downloads Documentation: GUELL 3 - 14453994
14453794	Suporte simples GUELL 3 para topo de poste Ø 60-76 mm	Adicionar à ficha técnicaRetirar da ficha técnica Downloads Documentation: GUELL 3 - 14453794
14453894	Suporte duplo GUELL 3 para topo de poste Ø 60-76 mm	Adicionar à ficha técnicaRetirar da ficha técnica Downloads Documentation: GUELL 3 - 14453894
14461104	Suporte reforçado GUELL 3. Para fixação do projetor só com um parafuso M10 no centro do suporte	Adicionar à ficha técnicaRetirar da ficha técnica Downloads Documentation: GUELL 3 - 14461104
