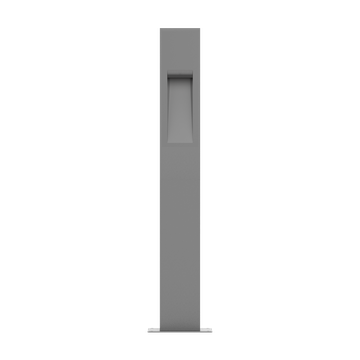

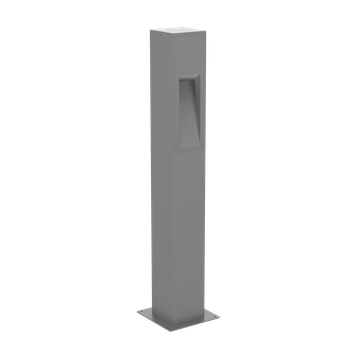

INSERT+ 2 V POST 750

Artikelnummer 3118211

Leuchte zur Pollermontage für Außenbereiche, zur allgemeinen Beleuchtung, bestehend aus:
- Gehäuse aus Aluminiumdruckguss mit Polyesterpulverlackierung ISO 9227/12944 - ISO 9223 (C5)
- Diffusor aus Flachglas, Innenseite satiniert
- Altersbeständige Silikondichtung
- Leuchte inklusive Konverter
- Mast mit Flansch aus lackiertem, eloxiertem Aluminium
- Zum Schutz der Geräte wird die Verwendung einer Vorrichtung zum Schutz vor möglicher Überspannung auf der Stromleitung empfohlen
- Schnelle Installation mit Federn
- Keine sichtbaren Schrauben

Downloads

Dokumentation
Datenblätter
Montageanleitung
Tender Text

2D / 3D
Technische Zeichnung .jpg
3D .3ds

Photometrische Daten
Lichtverteilungskurve .jpg
.ldt photometrische Datei
.ies photometrische Datei
DIALUX .uld
Daten zum Download auswählen
Per E-Mail senden
Zu „Meine Dokumente“ hinzufügen

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC000301

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

1318

Leuchtenlichtstrom
[lm]:

634

Leistung [W]:

9 W

Lichtausbeute [lm/W]:

CRI:

Farbtemperatur [K]:

4000

Farbe /
Veredelung:

GR-94 / Grau metallic / Strukturiert

Schutzart
IP:

IP65

Schlagfestigkeit / Schlagenergie:

IK07 2J xx5

Schutzklasse:

Optik:

A/EW - Asymmetrische extrabreite

Nettogewicht [kg]:

2.447

Gesamte Länge [mm]:

160

Gesamte Breite [mm]:

160

Gesamte Höhe [mm]:

755

Mechanische Eigenschaften

Bauform:

Rechteckig

Gehäusematerial:

Aluminium

Diffusormaterial:

Opal glass

Elektrische Eigenschaften

Spannungsart:

AC/DC

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

0/50/60

Leistungsfaktor / COS Φ:

0.6

Einschaltstrom [A/μs]:

5 / 50

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installation

Anwendungsbereich:

Outdoor

Montageart:

Gartenpfosten

Min. Umgebungstemperatur [°C]:

-20

Max. Umgebungstemperatur [°C]:

Lichteigenschaften

MacAdam:

Lumen maintenance:

L80B10@100000h

Verteilung der Lichtemission:

Direct

DFF - Unterer halbräumlicher Lichtstromanteil [%]:

UFF - Oberer halbräumlicher Lichtstromanteil [%]:

Lichtstärkeklasse:

None

IPEA* (historische Stadtkerne):

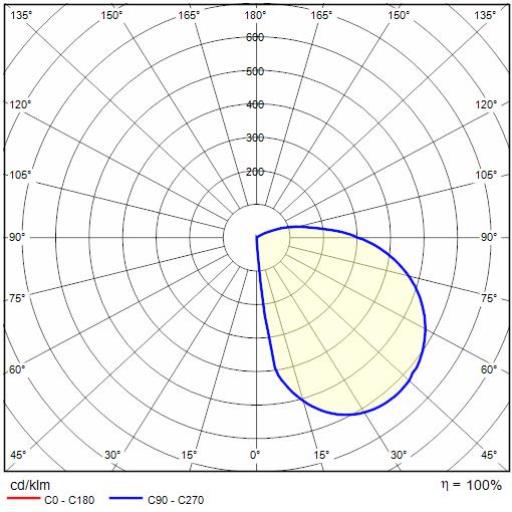

Photometrische Daten

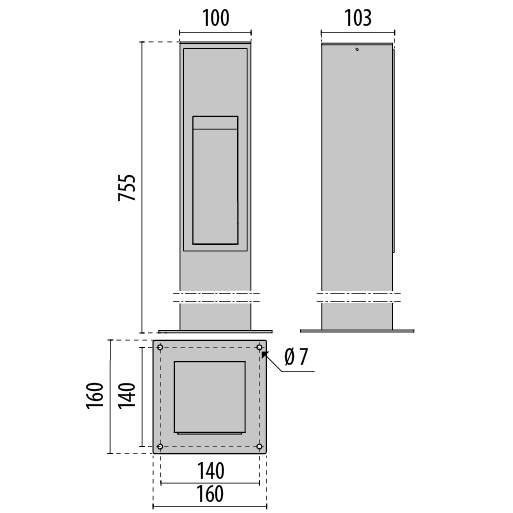

Technische Zeichnung

Optionales Zubehör

INSERT+ 2 V POST

	Artikelnummer	Farbe / Veredelung	Beschreibung	Downloads
	310496		Abzweigdose Y 3-WEGE Ø 7-10.5 mm IP 68	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
	310495		Abzweigdose Y 3-WEGE Ø 14-17 mm IP 68	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
