TYK+ 20 ELL
TYK+ 20 ELL
TYK+ 20 ELL
TYK+ 20 ELL
TYK+ 20 ELL - 1
TYK+ 20 ELL - 2
TYK+ 20 ELL - 3
TYK+ 20 ELL - 4
TYK+ 20 ELL - 5

TYK+ 20 ELL

Artikelnummer 3107354
  • LED-Scheinwerfer für den Außen- und Innenbereich, bestehend aus:
  • - Leuchtenkörper bestehend aus zwei getrennten Kammern, die eine maximale Wärmeableitung von den elektronischen Teilen und LEDs gewährleisten. Hergestellt aus Aluminiumdruckguss, lackiert mit Polyesterpulverbeschichtung ISO 9227/12944 - ISO 9223 (C5)
  • - Diffusor aus extrahellem gehärtetem Flachglas, mit innen aufgebrachtem Siebdruck
  • - Diffusor ist durch hochtemperaturbeständigen Silikonkleber, fest mit dem Gehäuse versiegelt
  • - Optik aus Technopolymer-Linsen mit erhöhter Lichtdurchlässigkeit
  • - Hochelastische, verschleißfeste Silikondichtung
  • - Kabelverschraubung aus vernickeltem Messing M20x1.5 für Kabel mit Ø 10-14 mm
  • - Inklusive zusätzlicher Überspannungsschutz bis 6 kV (DM)
  • - Äußere Schrauben aus Edelstahl
  • - Halterung zur Wandmontage aus Edelstahl
  • - Inkl. Goniometer aus Edelstahl zur Richtungseinstellung

Produktdaten

ETIM-Gruppe:
EG000027
ETIM-Klasse:
EC001744

Allgemeine Eigenschaften

Fassung:
LED
Leuchtmittel:
LED
LED-Nennlichtstrom
[lm]:
4390
Leuchtenlichtstrom
[lm]:
2335.54
Leistung [W]:
50 W
Lichtausbeute [lm/W]:
47
CRI:
90
Farbtemperatur [K]:
2700
Farbe /
Veredelung:
AN-96 / Metallic-Anthrazit / Strukturiert
Schutzart
IP:
IP66
Schlagfestigkeit / Schlagenergie:
IK07 4J xx5
Schutzklasse:
II
Optik:
ELL - Ellipsenförmige
Abstrahlwinkel:
35°x65°
Nettogewicht [kg]:
4.416
Gesamte Durchmesser [mm]:
234
Gesamte Länge [mm]:
234
Gesamte Breite [mm]:
275
Gesamte Höhe [mm]:
114

Mechanische Eigenschaften

Bauform:
Rund 150 ≤ x ≤ 300 mm
Gehäusematerial:
Aluminium
Diffusormaterial:
Glas
Glühfadentest [°C]:
650 °C
Frontale Windangriffsfläche [m²]:
0.04
Seitliche Windangriffsfläche [m²]:
0.03
Obere Windangriffsfläche [m²]:
0.03

Elektrische Eigenschaften

Spannungsart:
AC/DC
Eingangsspannung [V AC]:
220/240
Eingangsfrequenz [Hz]:
0/50/60
Leistungsfaktor / COS Φ:
>0.9
Eingangsspannung [V DC]:
170/264
Überspannungsschutz | Allgemein [kV]:
6.000000
Überspannungsschutz | Differenziell [kV]:
6.000000
Einschaltstrom [A/μs]:
42 / 238
C10 1.5 mm²:
10
C16 2.5 mm²:
17
B10 1.5 mm²:
6
B16 2.5 mm²:
10

Installation

Anwendungsbereich:
Außenbeleuchtung
Montageart:
Strahler
Min. Umgebungstemperatur [°C]:
-40
Max. Umgebungstemperatur [°C]:
50
Glastemperatur [°C]:
58
Mindestabstand zum beleuchteten Objekt [m]:
0.50

Lichteigenschaften

MacAdam:
3
Lumen maintenance:
L90B10@75000h
Verteilung der Lichtemission:
Direct
Lichtstärkeklasse:
G*6
Keine Lichtverschmutzung (ULR = 0%):

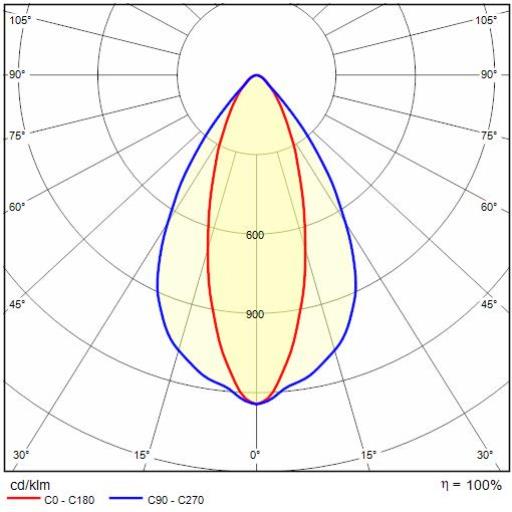

Photometrische Daten

Technische Zeichnung

Tech Design TYK+ 20 ELL 1++

Optionales Zubehör

TYK+ 20

Artikelnummer Farbe /
Veredelung
Beschreibung Downloads
Flügelblende aus schwarz lackiertem Stahlblech
3112970
Flügelblende aus schwarz lackiertem Stahlblech
Downloads
Bügel Extrarotation +55°/-90°
3108557
Bügel Extrarotation +55°/-90°
Downloads
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Ø 60-76 mm 1 Leuchte
14029094
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Ø 60-76 mm 1 Leuchte
Downloads
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Durchm. Ø 60-76 mm 2 entgegengesetzten Leuchten
14047194
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Durchm. Ø 60-76 mm 2 entgegengesetzten Leuchten
Downloads
Bi-axialer Drehbügel für Backe
3107473
Bi-axialer Drehbügel für Backe
Downloads
Gleitlagerung aus lackiertem Aluminium, geeignet für Masten mit Ø 90 mm
14099696
Gleitlagerung aus lackiertem Aluminium, geeignet für Masten mit Ø 90 mm
Downloads
Gleitlagerung aus lackiertem Aluminium, geeignet für Masten mit Ø 60 mm
14099896
Gleitlagerung aus lackiertem Aluminium, geeignet für Masten mit Ø 60 mm
Downloads
