TYK+ 20 C/I
TYK+ 20 C/I
TYK+ 20 C/I
TYK+ 20 C/I
TYK+ 20 C/I - 1
TYK+ 20 C/I - 2
TYK+ 20 C/I - 3
TYK+ 20 C/I - 4
TYK+ 20 C/I - 5

TYK+ 20 C/I

Code 3107344
  • Projecteur LED pour installation aussi bien à l'intérieur qu'à l'extérieur, composé de :
  • - Appareil se composant de deux parties séparées pour optimiser la dissipation thermique des composants électroniques et des LED, réalisés en aluminium coulé sous pression, peint en poudres polyester ISO 9227/12944 - ISO 9223 (C5)
  • - Diffuseur en verre plat extra clair trempé, sérigraphié à l’intérieur
  • - La vitre est fixée de façon permanente au corps de l'appareil avec du silicone à haute température
  • - Groupe optique se composant de lentilles en technopolymère de transmittance élevée de la lumière
  • - Optique intensive circulaire
  • - Joint en silicone antivieillissement à haute capacité d'élasticité
  • - Presse étoupe à amarrage en laiton nickelé M20x1.5 pour câbles Ø 10 mm à Ø 14 mm
  • - Driver muni d'une protection contre les surtensions de réseau allant jusqu'à 6 kV (DM)
  • - Vis de fixation en acier inoxydable
  • - Étrier en acier INOX pour une installation murale
  • - Fourni avec un goniomètre gradué réalisé en acier INOX pour le réglage de l'orientation
  • - L'accessoire snoot est compatible avec les versions munies d'une lentille optique concentrante C/I
  • - Driver intégré

Données du produit

Groupe ETIM:
EG000027
Classe ETIM:
EC001744

Caractéristiques générales

Douille:
LED
Source lumineuse:
LED
Flux nominal
[lm]:
5440
Flux réel
[lm]:
4254.82
Puissance du
luminaire [W]:
50 W
Efficacité lumineuse [lm/W]:
85
CRI:
80
Température
de couleur [K]:
3000
Couleur /
Finissage:
AN-96 / Anthracite métallisé / Poudrée
Degré de
protection IP:
IP66
Impact resistance / impact energy:
IK07 4J xx5
Classe de protection:
II
Optique:
C/I - Circulaire intensive
Angle
d’ouverture:
10°
Poids net [kg]:
4.416
Diamètre totale [mm]:
234
Longueur totale [mm]:
234
Largeur totale [mm]:
275
Hauteur totale [mm]:
114

Caractéristiques mécaniques

Forme:
Rond 150 ≤ x ≤ 300 mm
Matériaux du boîtier:
Aluminium
Type de diffuseur:
Verre
Essai au fil incandescent [°C]:
650 °C
Surface au vent frontale [m²]:
0.04
Surface au vent latérale [m²]:
0.03
Surface au vent supérieure [m²]:
0.03

Caractéristiques électriques

Tension d'alimentation:
AC/DC
Tension d'entrée [V AC]:
220/240
Fréquence d'entrée [Hz]:
0/50/60
Facteur de puissance / COS Φ:
>0.9
Tension d'entrée [V DC]:
170/264
Protection contre les surtensions | Commun [kV]:
6.000000
Protection contre les surtensions | Différentiel [kV]:
6.000000
Courant d'appel [A/μs]:
42 / 238
C10 1.5 mm²:
10
C16 2.5 mm²:
17
B10 1.5 mm²:
6
B16 2.5 mm²:
10

Installation

Lieu d'application:
Outdoor
Type d'installation:
Projecteurs
Temperature ambiante min. [°C]:
-40
Temperature ambiante max. [°C]:
50
Temperature du verre [°C]:
58
Distance min. de l'objet éclairé [m]:
0.50

Caractéristiques lumineuses

MacAdam:
3
Maintien du flux lumineux:
L90B10@75000h
Distribution lumineuse:
Direct
Classe d'intensité lumineuse:
G*6
Pas de pollution lumineuse (ULR = 0%):

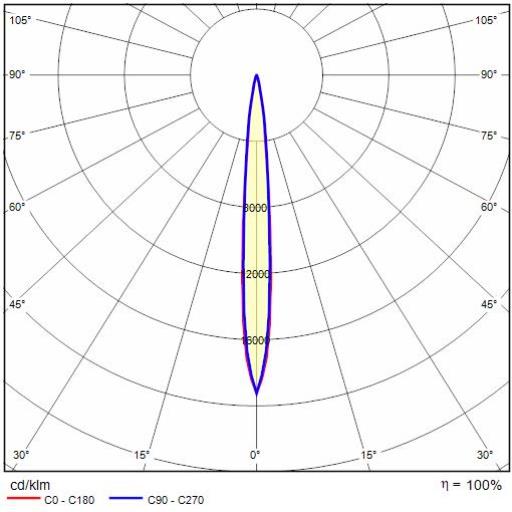

Données photométriques

Photometric Lvk TYK+ 20 C/I 1

Dessin technique

Tech Design TYK+ 20 C/I 1++

Accessoires

TYK+ 20

Code Couleur /
Finissage		 Description Téléchargements
Visières orientables en tôle d’acier peint
3112970
Visières orientables en tôle d’acier peint
Downloads
Visière tubulaire anti-éblouissement
3107466
Visière tubulaire anti-éblouissement
Downloads
Etrier extra rotation +55°/-90°
3108557
Etrier extra rotation +55°/-90°
Downloads
Fixation mât en aluminium peint pour l'installation sur des mâts Ø 60-76 mm. 1 appareil
14029094
Fixation mât en aluminium peint pour l'installation sur des mâts Ø 60-76 mm. 1 appareil
Downloads
Fixation mât en aluminium peint pour l'installation sur des mâts Ø 60-76 mm. 2 appareils opposés
14047194
Fixation mât en aluminium peint pour l'installation sur des mâts Ø 60-76 mm. 2 appareils opposés
Downloads
Etrier de rotation biaxiale pour mâchoire TYK+
3107473
Etrier de rotation biaxiale pour mâchoire TYK+
Downloads
Fixation mât en aluminium peint pour mâts Ø 90 mm
14099696
Fixation mât en aluminium peint pour mâts Ø 90 mm
Downloads
Fixation mât en aluminium peint pour mâts Ø 60 mm
14099896
Fixation mât en aluminium peint pour mâts Ø 60 mm
Downloads
