SL629 AB PRISM

Bestelnr. 8629661453430

LED opbouwarmatuur voor binnen, bestaande uit:
- Behuizing van plaatstaal, kappen van persgegoten gepoedercoat aluminium
- Prismavormige afdekking voor efficiënte lichtverstrooiing, minimale verblinding en een hoge gelijkmatigheid
- Directe lichtverdeling
- LED Sidelight-technologie voor een gelijkmatige lichtverdeling over de gehele zone
- Kleurtolerantie volgens MacAdam ≤3 SDCM
- Lichtmodule verwisselbaar middels een inschuifmechanisme
- UGR <19 voor alle lichtstromen
- Anti-verblinding DIN EN 12464-1
- Uitvoering in speciale kleuren op verzoek leverbaar

Documentation

Documentatie
Technische Datasheets
Instruction sheets
Tender Text

2D / 3D
Technical drawing .jpg

Fotometrische gegevens
Fotometrisch dossier .ies

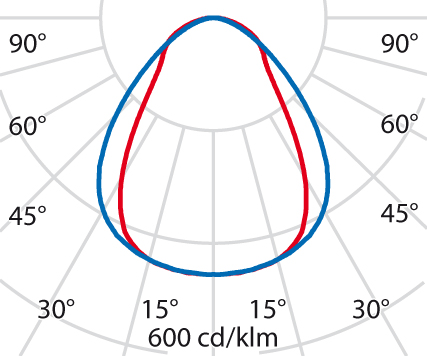

Polar Diagram .jpg
Fotometrisch dossier .ldt
RELUX .rolf
DIALUX .uld
Selecteer onderdelen voor download
Stuur via mail
Toevoegen aan mijn portfolio

Product gegevens

ETIM Groep:

EG000027

ETIM Klasse:

EC002892

Algemene informatie

Lamphouder:

LED

Lichtbron:

LED

Nominale lichtstroom
[lm]:

8900

Reële lichtstroom
[lm]:

5970

Armatuur
wattage [W]:

54 W

Specifieke lichtstroom [lm/W]:

111

CRI:

Kleurtemperatuur [K]:

4000

Kleur /
Afwerking:

GR-RAL9006 / Grijs RAL9006 / Structuur mat

IP waarde:

IP20

IK-J-xxIP:

IK05 0.70J xx3

Beschermingsklasse:

Optiek:

Symmetrische directe

Stralings-
hoek:

2 x 36°/47°

Nettogewicht [kg]:

8.071

Totale lengte [mm]:

1244

Totale breedte [mm]:

273

Totale hoogte [mm]:

Mechanische eigenschappen

Vorm:

RECHTHOEKIG

Materiaal behuizing:

Staal

Gloeidraadtest [°C]:

650 °C

Elektrische eigenschappen

Spanningstype:

Ingangsspanning [V AC]:

220/240

Ingangsfrequentie [Hz]:

220-240V 50/60Hz

Arbeidsfactor / COS Φ:

0.9

Ingangsspanning [V DC]:

176/275

Aanloopstroom [A/μs]:

10 / 200

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

EEI:

Installatie

Plaats van toepassing:

Indoor

Montage type:

Plafond opbouwarmaturen

Min. Omgevingstemperatuur [°C]:

Max. Omgevingstemperatuur [°C]:

Verlichtings functies

MacAdam:

Lumenbehoud:

L80B10@50000h

Distributie licht emissie:

Direct

DFF - Neerwaartse licht uittreeding [%]:

100

UFF - Opwaartse licht uittreeding [%]:

UGR max.:

22.0

Fotometrische gegevens

Technische tekening

Verplichte accessoires

SL629 AB

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	3117260		Assembly kit continuous line	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
