LYRA+ KIT SR/100

Bestelnr. 3119864

Paaltop-armaturen voor straatverlichting bestaande uit:
- Bodemplaat en deksel van spuitgietaluminium, gelakt met polyester poederlak na chemische conversiebehandeling van het oppervlak ISO 9227/12944 - ISO 9223 (C5)
- Mastfitting in spuitgietaluminium, gelakt met polyester poederlak na chemische conversiebehandeling van het oppervlak, voor masten van Ø 60 mm
- Optische groep bestaande uit lenzen van technopolymeer met zeer hoge licht-doorgave
- Pakking van slijtvast siliconen, met zeer hoge elastische terugveer-capaciteit
- Afscherming van extra helder vlak gehard veiligheidsglas
- Klauwsluiting voor glas van rvs
- Armatuur inclusief driver (behalve RM versie) (behalve RM versie)
- Compleet met extra voorziening voor bescherming tegen piekspanningen van het netwerk tot aan 10 kV (DM)
- Schroeven van roestvrij staal
- Geleverd met 0,2 m voorgemonteerde H07RN-F kabel
- De QUICK versies zijn voorzien van een IP66 waterdichte connector
- Mastfitting voor masten Ø 76 mm is leverbaar als accessoire
- Voldoet aan de UNI 10819-normen voor lichtvervuiling
- Design by GIORGIO LODI

Product gegevens

ETIM Groep:

EG000027

ETIM Klasse:

EC000062

Algemene informatie

Lamphouder:

LED

Lichtbron:

LED

Nominale lichtstroom
[lm]:

4120

Reële lichtstroom
[lm]:

3580

Armatuur
wattage [W]:

30 W

Specifieke lichtstroom [lm/W]:

119

CRI:

Kleurtemperatuur [K]:

3000

Kleur /
Afwerking:

AN-96 / Antraciet / Structuur mat

IP waarde:

IP66

Impact resistance / impact energy:

IK06 1J xx3

Beschermingsklasse:

Optiek:

SR/100 - Wegoptiek

Nettogewicht [kg]:

3.3

Totale lengte [mm]:

180

Totale breedte [mm]:

370

Totale hoogte [mm]:

220

Mechanische eigenschappen

Vorm:

Rechthoekig

Materiaal behuizing:

Aluminium

Materiaal afscherming:

Glas

Gloeidraadtest [°C]:

650 °C

Frontale oppervlakte [m²]:

0.02

Laterale oppervlakte [m²]:

0.04

Bovenaanzicht oppervlakte [m²]:

0.07

Elektrische eigenschappen

Spanningstype:

Ingangsspanning [V AC]:

220/240

Ingangsfrequentie [Hz]:

50/60

Arbeidsfactor / COS Φ:

0.99

Piekspanningsbeveiliging | Gemeenschappelijk [kV]:

10.000000

Piekspanningsbeveiliging | Differentiaal [kV]:

6.000000

Aanloopstroom [A/μs]:

40 / 300

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installatie

Plaats van toepassing:

Outdoor

Montage type:

Straatverlichting

Min. Omgevingstemperatuur [°C]:

-40

Max. Omgevingstemperatuur [°C]:

Min. afstand van verlichte object [m]:

0.50

Verlichtings functies

MacAdam:

Lumenbehoud:

L80B10@230000h

Distributie licht emissie:

Direct

Lumen intensiteit klasse:

G*4

Geen lichtvervuiling (ULR = 0%):

IPEA* (straat verlichting):

A3+

IPEA* (terreinen, rotondes):

A4+

IPEA* (fiets-, voetpad):

A3+

IPEA* (groen):

A3+

IPEA* (historische stadscentra):

A7+

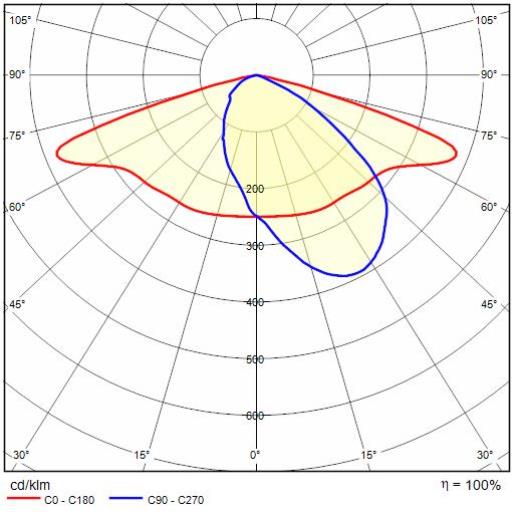

Fotometrische gegevens

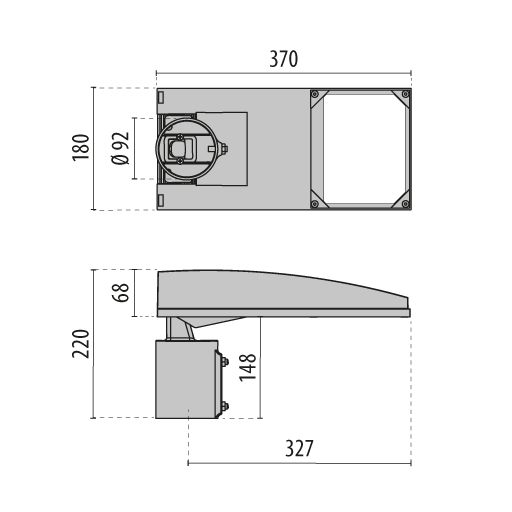

Technische tekening

Optionele accessoires

LYRA+

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	3117338		Verbinding aan mast van spuitgiet gelakt aluminium, geschikt voor mast Ø 76 mm	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
	14077796		Gegalvaniseerde stalen wandsteun , met cataphorese polyesther poeder afwerking	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
