A+ 100
A+ 100 - 1

A+ 100

Kod 3124703
  • Podwieszana oprawa oświetleniowa LED do zastosowań przemysłowych:
  • - Korpus i pierścień z odlewu aluminiowego, malowanego proszkowo po powierzchniowej obróbce chemicznej
  • - Klosz z wbudowanym układem optycznym z przezroczystego technopolimeru odpornego na promieniowanie UV i na ciepło
  • - Uszczelka silikonowa o dużej sprężystości
  • - Śruby zamykające ze stali nierdzewnej inox
  • - Aluminiowy, lakierowany hak do zawieszania ze śrubą zabezpieczającą
  • - Kompletna w kabel H05RN-F
  • - Oprawa kompletna w zasilacz
  • Akcesoria:
  • - Jarzmo z malowanej stali
  • - Pilot na podczerwień do modułu czujnika

Dane produktu

Grupa ETIM:
EG000027
Klasa ETIM:
EC001716

Informacje ogólne

Oprawka:
LED
Źródło światła:
LED
Emisja nominalna
[lm]:
18540
Realna emisja oprawy
[lm]:
16486
Moc
oprawy [W]:
100 W
Skuteczność świetlna [lm/W]:
165
CRI:
80
Temperatura
barwowa [K]:
4000
Kolor /
Wykończenie:
BK-RAL9005 / Czarny RAL9005 / Wytłaczany
Stopień
szczelności IP:
IP65
Impact resistance / impact energy:
IK08 5J xx5
Klasa ochrony:
I
Optyka:
C/IW - Obrotowosymetryczna szeroka
Kąt
optyki:
60°
Waga netto [kg]:
2.104
Całkowita średnica [mm]:
262
Całkowita wysokość [mm]:
104

Właściwości mechaniczne

Kształt:
Okrągły 150 ≤ x ≤ 300 mm
Materiał korpusu:
Aluminium
Materiał dyfuzora:
Transparent plastic
Test rozżarzonym drutem [°C]:
960 °C

Właściwości elektryczne

Rodzaj zasilania:
AC
Napięcie wejściowe [V AC]:
220/240
Częstotliwość wejściowa [Hz]:
50/60
Współczynnik mocy / COS Φ:
>0.9
Ochrona przeciwprzepięciowa | Wspólny [kV]:
10.000000
Ochrona przeciwprzepięciowa | Różnicowy [kV]:
6.000000
Prąd rozruchowy [A/μs]:
50 / 316
C10 1.5 mm²:
8
C16 2.5 mm²:
12
B10 1.5 mm²:
5
B16 2.5 mm²:
6

Instalacja

Obszar zastosowań:
Indoor
Rodzaj instalacji:
Oprawy wysokiego i niskiego montażu
Min. temperatura otoczenia [°C]:
-40
Max. temperatura otoczenia [°C]:
45

Charakterystyka światła

MacAdam:
3
Utrzymanie strumienia świetlnego:
L80B10@60000h
Rozkład emisji światła:
Direct
DFF - Emisja bezpośrednia [%]:
100
UFF - Emisja pośrednia [%]:
0
IPEA* (oświetlenie uliczne):
A8+
IPEA* (duże tereny, ronda):
A12+
IPEA * (ciągi pieszo - rowerowe):
A8+
IPEA* (tereny zielone):
A8+
IPEA* (zabytkowe centra miast):
A12+

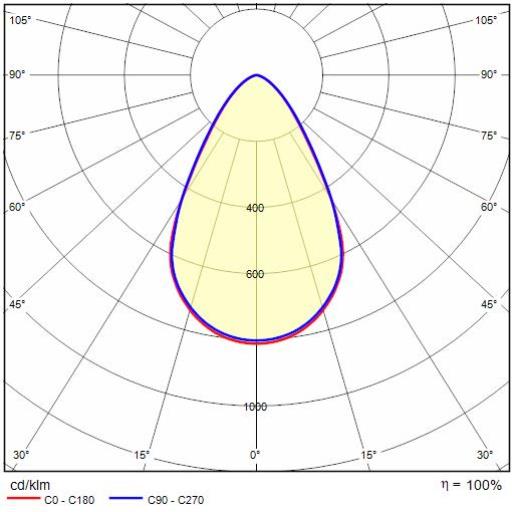

Wykres światłości

Rysunek techniczny

Tech Design A+ 100 1++

Akcesoria opcjonalne

A+ 60 / A+ 100 / A+ 150 / A+ 200

Kod Kolor /
Wykończenie
Opis Pobierz
Wspornik mocujący A+100
3111281
Wspornik mocujący A+100
Mikrofalowy czujnik ruchu
3111277
Mikrofalowy czujnik ruchu
Downloads
Pilot
3111278
Pilot
Downloads
Konwerter DALI
3111279
Konwerter DALI
Downloads

A+ 100

Kod Kolor /
Wykończenie
Opis Pobierz
Klosz z poliwęglanu A+ 100
311019
Klosz z poliwęglanu A+ 100
