KYRO+1-D76 SR/100
KYRO+1-D76 SR/100
KYRO+1-D76 SR/100
KYRO+1-D76 SR/100
KYRO+1-D76 SR/100 - 1
KYRO+1-D76 SR/100 - 2
KYRO+1-D76 SR/100 - 3
KYRO+1-D76 SR/100 - 4

KYRO+1-D76 SR/100

Kod 306694
  • Seria opraw ulicznych LED, w dwóch rozmiarach:
  • - Korpus i pokrywa z odlewu aluminiowego malowanego proszkowo po powierzchniowej obróbce chemicznej ISO 9227/12944 - ISO 9223 (C5)
  • - Uchwyt mocujący na słup z malowanego odlewu aluminiowego
  • - Klosz z ekstra jasnego, płaskiego, hartowanego szkła bezpiecznego
  • - Układ optyczny złożony z soczewek z technopolimeru o wysokiej przepuszczalności światła
  • - Dostępne optyki: SR/075 dla wąskich dróg, ze stosunkiem L/H (szerokość drogi/ wysokość słupa) do 0,75; SR/100 dla dróg dwukierunkowych ze stosunkiem L/H równym 1; SR/125 dla dróg szerokich, ze stosunkiem L/H równym 1,25; SR/150 dla dróg szerokich ze stosunkiem L/H równym 1,5
  • - Radiator termiczny z aluminium
  • - Uszczelka silikonowa o dużej sprężystości
  • - Rozłącznik sieci, automatycznie odłączający zasilanie, gdy pokrywa oprawy jest otwarta
  • - Dławnica M25x1,5 do kabli Ø 9 - Ø 14 mm
  • - Oprawa kompletna w zasilacz
  • - Śruby zamykające ze stali nierdzewnej inox
  • - Baza z komponentami z technopolimeru wzmocnionego włóknem szklanym
  • - Płyta z komponentami zdejmowalna bez użycia narzędzi
  • - Klamry z aluminium ze sprężyną ze stali nierdzewnej inox
  • - Wersje KYRO+ 1 nadają się do montażu na słupach Ø 42 - Ø 60/62 mm, wersje KYRO+ 1-D76 na słupach Ø 76 mm oraz wersje KYRO+ 2 na słupach Ø 60/62 - Ø 76 mm
  • - W komplecie z dodatkowym urządzeniem zabezpieczającym przed przepięciami do 10 kV (CM/DM)
  • - System "SECURE LIGHT DISTRIBUTION" zapewnia równomierność dystrybucji światła nawet w przypadku braku skuteczności niektórych LED
  • - Zgodne z normami UNI 10819 dotyczącymi zanieczyszczenia światłem
  • - Dostarczana wraz z 1 metrem kabla H07RN-F 2x 1.5 mm² i łącznikiem wtyczką gniazdko IP66, wykonanym z poliamidu ze stykami z mosiądzu posrebrzanego, dla kabli Ø 9 - Ø14 mm, dzięki czemu połączenie do sieci odbywa się bez konieczności otwarcia oprawy świetlnej
  • - Dostępne są wersje z automatyczną redukcją mocy (RPA)
  • - Skonsultuj się z fabryką w celu uzyskania informacji o innych temperaturach barwowych i współczynnikach oddawania barw
  • - Dostępna opcja CLO (Constant light output). Skonsultuj się z fabryką
  • - Design by SILVIA PAOLA PENNACCHIO

Dane produktu

Grupa ETIM:
EG000027
Klasa ETIM:
EC000062

Informacje ogólne

Oprawka:
LED
Źródło światła:
LED
Emisja nominalna
[lm]:
10863
Realna emisja oprawy
[lm]:
9152
Moc
oprawy [W]:
70 W
Skuteczność świetlna [lm/W]:
131
CRI:
70
Temperatura
barwowa [K]:
4000
Kolor /
Wykończenie:
AN-96 / Antracyt metalizowany / Wytłaczany
Stopień
szczelności IP:
IP66
Impact resistance / impact energy:
IK09 10J xx9
Klasa ochrony:
II
Optyka:
SR/100 - Uliczna
Waga netto [kg]:
8.187
Całkowita długość [mm]:
275
Całkowita szerokość [mm]:
690
Całkowita wysokość [mm]:
131

Właściwości mechaniczne

Kształt:
Prostokątny
Materiał korpusu:
Aluminium
Materiał dyfuzora:
Szkło
Test rozżarzonym drutem [°C]:
650 °C
Powierzchnia boczna [m²]:
0.07
Powierzchnia górna [m²]:
0.17

Właściwości elektryczne

Rodzaj zasilania:
AC
Napięcie wejściowe [V AC]:
220/240
Częstotliwość wejściowa [Hz]:
50/60
Współczynnik mocy / COS Φ:
>0.9
Ochrona przeciwprzepięciowa | Wspólny [kV]:
10.000000
Ochrona przeciwprzepięciowa | Różnicowy [kV]:
10.000000
Prąd rozruchowy [A/μs]:
43 / 260
C10 1.5 mm²:
10
C16 2.5 mm²:
17
B10 1.5 mm²:
6
B16 2.5 mm²:
10

Instalacja

Obszar zastosowań:
Oświetlenie zewnętrzne
Rodzaj instalacji:
Oświetlenie uliczne
Min. temperatura otoczenia [°C]:
-40
Max. temperatura otoczenia [°C]:
35
Min. odleglość od oświetlanego obiektu [m]:
0.50

Charakterystyka światła

MacAdam:
3
Utrzymanie strumienia świetlnego:
L90B10@100000h
Rozkład emisji światła:
Direct
Klasa natężenia oświetlenia:
G*4
Brak zanieczyszczenie światłem (ULR = 0%):
IPEA* (oświetlenie uliczne):
A6+
IPEA* (duże tereny, ronda):
A7+
IPEA * (ciągi pieszo - rowerowe):
A5+
IPEA* (tereny zielone):
A5+
IPEA* (zabytkowe centra miast):
A10+

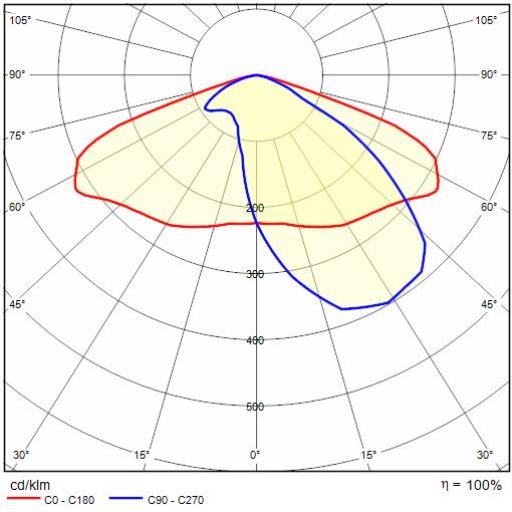

Wykres światłości

Rysunek techniczny

Tech Design KYRO+1-D76 SR/100 1++

Akcesoria opcjonalne

KYRO+

Kod Kolor /
Wykończenie
Opis Pobierz
Komplet 10 szt. przepustów gumowych do dławnic dla 2 przewodów Ø 8 mm
14077820
Komplet 10 szt. przepustów gumowych do dławnic dla 2 przewodów Ø 8 mm
Downloads

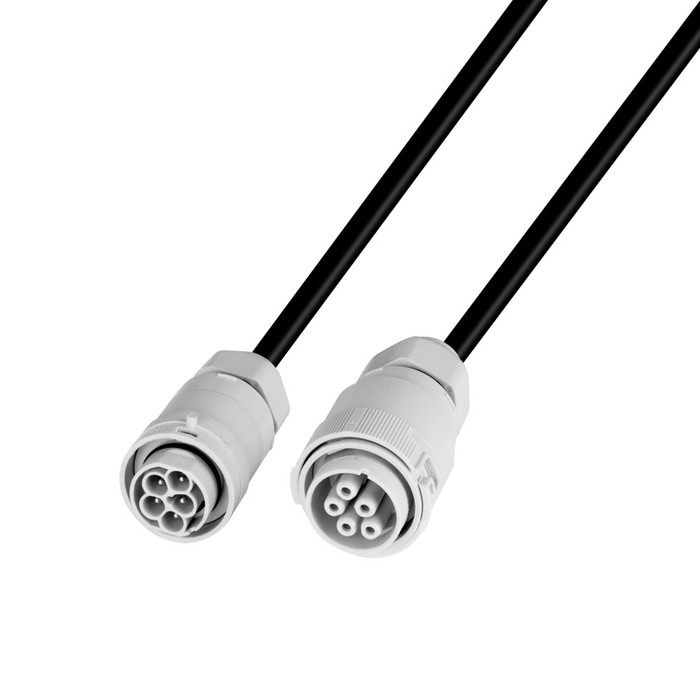

1 m kabel H07RN-F 4x1,5 + złącze
3102823
1 m kabel H07RN-F 4x1,5 + złącze
