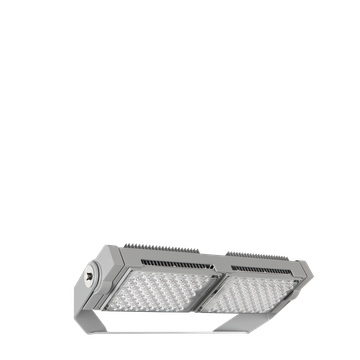

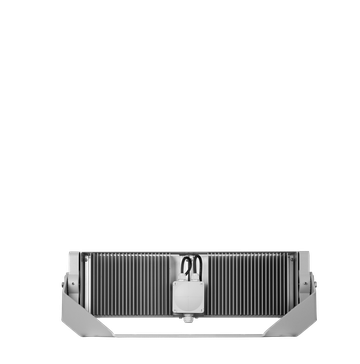

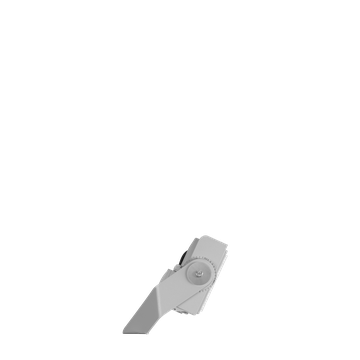

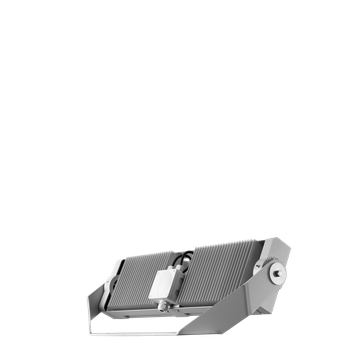

LASER+ 10 EXTREME C/I RM

Kod 3116855

Naświetlacz LED dużej mocy do oświetlenia wewnętrznego i zewnętrznego:
- Korpus z odlewu aluminiowego, malowanego proszkowo po powierzchniowej obróbce chemicznej ISO 9227/12944 - ISO 9223 (C5)
- Klosz z wbudowanym układem optycznym z przezroczystego technopolimeru odpornego na promieniowanie UV i na ciepło
- Układ optyczny złożony z soczewek z technopolimeru o wysokiej przepuszczalności światła
- Uszczelka silikonowa o dużej sprężystości
- Radiator o wysokiej sprawności, wykonany z odlewu aluminiowego oksydowanego po zewnętrznej stronie
- Doskonała wymiana termiczna dzięki radiatorowi z odlewu aluminiowego, pozwala oprawom działać w maksymalnej temperaturze otoczenia 50°C, bez stosowania dodatkowych zabezpieczeń mających na celu ograniczenie mocy w układzie
- Puszka przyłącza elektrycznego z technopolimeru
- Dławnica M20x1,5 do kabli Ø10–Ø14 mm
- Źródło światła złożone z kombinacji wielu modułów LED
- Śruby zamykające ze stali nierdzewnej inox
- Jarzmo metalowe malowane proszkowo po uprzednim ocynkowaniu na gorąco
- Wartość mocy, wskazana dla LASER+ uwzględnia również straty danego układu zasilającego
- Kompletny w goniometr z podziałką do kontroli położenia oprawy
- Do zasilania LASER+ należy używać wyłącznie odpowiednich układów zasilających dostępnych w akcesoriach
- Dostępne są układy zasilania o stopniu szczelności IP66 1-kanałowe (1CH - dla 1. projektora), 2-kanałowe (1+1CH - dla 2. projektorów) i 3-kanałowe (1+1+1CH - dla 3. projektorów) z przyciemnianiem DALI lub DMX-RDM. Ich podłączenie elektryczne do projektorów należy wykonać przy użyciu kabla o maksymalnej długości 100 metrów (50 metrów dla układów 1CH)
- Do podłączenia elektrycznego 2- i 3-kanałowych układów zasilania do projektorów niezbędne jest użycie szczelnej skrzynki rozdzielczej, dostępnej jako wyposażenie dodatkowe
- Wszystkie kanały w układach zasilania są niezależne, dlatego każdym projektorem można zarządzać odrębnie. W związku z tym dla układów 2- i 3-kanałowych potrzebne są odpowiednio 2. i 3. adresy przyciemniania
- Układy zasilające zbudowane są ze sterownika z zabezpieczeniem przed przepięciami do 10 kV (CM i DM)
- Skonsultuj się z fabryką w celu uzyskania informacji o innych temperaturach barwowych i współczynnikach oddawania barw
- Aby zainstalować UP LIGHT, należy skonsultować się z fabryką
- Design by GIORGIO LODI

Pobierz

Dokumentacja
Karty Specyfikacyjne
Instrukcja montażowa
Instrukcja montażowa akcesoriów
Tender Text

2D / 3D
Rysunek techniczny .jpg
BIM REVIT .rfa
Wybierz elementy do pobrania
Wyślij e-mailem
Dodaj do listy wybranych

Dane produktu

Grupa ETIM:

EG000027

Klasa ETIM:

EC001744

Informacje ogólne

Oprawka:

LED

Źródło światła:

LED

Emisja nominalna
[lm]:

86700

Moc
oprawy [W]:

542 W

CRI:

Temperatura
barwowa [K]:

5700

Kolor /
Wykończenie:

GR-94 / Szary metalik / Wytłaczany

Stopień
szczelności IP:

IP66

Impact resistance / impact energy:

IK08 6J xx5

Klasa ochrony:

Optyka:

C/I - Obrotowosymetryczna intensywna

Kąt
optyki:

16Â°

Waga netto [kg]:

14.33

Całkowita długość [mm]:

315

Całkowita szerokość [mm]:

780

Całkowita wysokość [mm]:

229

Właściwości mechaniczne

Kształt:

Prostokątny

Materiał korpusu:

Aluminium

Materiał dyfuzora:

Tworzywo sztuczne

Test rozżarzonym drutem [°C]:

750 Â°C

Powierzchnia frontowa [m²]:

0.09

Powierzchnia boczna [m²]:

0.03

Powierzchnia górna [m²]:

0.19

Właściwości elektryczne

Współczynnik mocy / COS Φ:

0.9

Instalacja

Obszar zastosowań:

Outdoor

Rodzaj instalacji:

Profesjonalny naświetlacz

Min. temperatura otoczenia [°C]:

-40

Max. temperatura otoczenia [°C]:

Min. odleglość od oświetlanego obiektu [m]:

1.00

Charakterystyka światła

MacAdam:

Utrzymanie strumienia świetlnego:

L80B10@50000h

Rozkład emisji światła:

Direct

Klasa natężenia oświetlenia:

G*5

Brak zanieczyszczenie światłem (ULR = 0%):

Rysunek techniczny

Układy zasilające

LASER+ 10 EXTREME

Kod	Opis	Pobierz
3116294	DRIVER BOX 600 W - 1,4 A - 1 CH - DALI	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
3116295	DRIVER BOX 600 W - 1,4 A - 1 CH - DMX	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
3116296	DRIVER BOX 1000 W - 1,4 A - 1+1 CH - DALI	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
3116297	DRIVER BOX 1000 W - 1,4 A - 1+1 CH - DMX	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
3116298	DRIVER BOX 1500 W - 1,4 A - 1+1+1 CH - DALI	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
3116299	DRIVER BOX 1500 W - 1,4 A - 1+1+1 CH - DMX	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne

Akcesoria opcjonalne

LASER+ 10 EXTREME RM

	Kod	Kolor / Wykończenie	Opis	Pobierz
	3109552		Element do nacelowania	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne Downloads Pobierz: LASER+ 10 EXTREME RM - 3109552

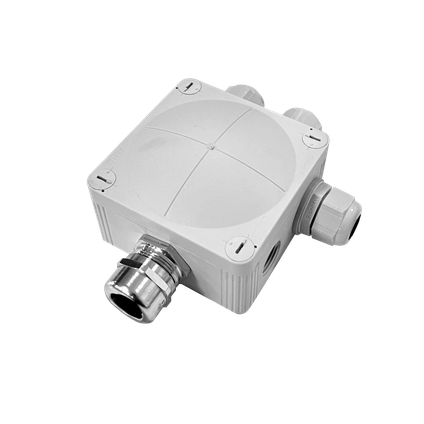

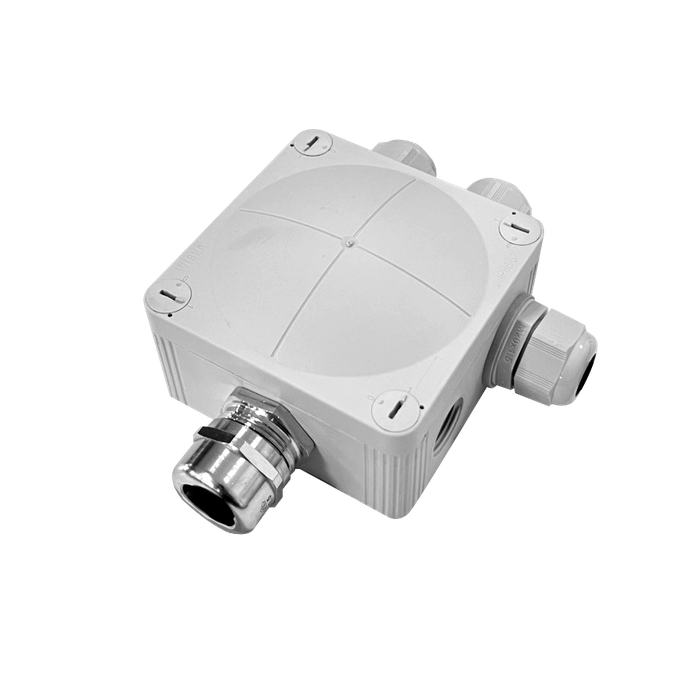

	3116044		Zestaw przyłącza Y 2-3-DROŻNY	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne Downloads Pobierz: LASER+ 10 EXTREME RM - 3116044
