LYRA+ SR/100
LYRA+ SR/100
LYRA+ SR/100
LYRA+ SR/100 - 1
LYRA+ SR/100 - 2
LYRA+ SR/100 - 3

LYRA+ SR/100

Kod 3116039
  • Seria opraw ulicznych LED:
  • - Korpus i pokrywa z odlewu aluminiowego malowanego proszkowo po powierzchniowej obróbce chemicznej ISO 9227/12944 - ISO 9223 (C5)
  • - Złącze do słupa z odlewanego aluminium malowanego proszkowo poliestrem, po powierzchniowej obróbce chemicznej, do słupów Ø 60 mm
  • - Układ optyczny złożony z soczewek z technopolimeru o wysokiej przepuszczalności światła
  • - Uszczelka silikonowa o dużej sprężystości
  • - Klosz z ekstra jasnego, płaskiego, hartowanego szkła bezpiecznego
  • - Zaciski zamykające szybę ze stali nierdzewnej inox
  • - Oprawa kompletna w zasilacz
  • - W komplecie z dodatkowym urządzeniem zabezpieczającym przed przepięciami do 10 kV (DM)
  • - Śruby zamykające ze stali nierdzewnej inox
  • - Oprawa z kablem o długości 1 m H07RN-F 2x1,5 mm²
  • - Złącze do słupa Ø 76 mm jest dostępne w wyposażeniu dodatkowym
  • - Zgodne z normami UNI 10819 dotyczącymi zanieczyszczenia światłem

Dane produktu

Grupa ETIM:
EG000027
Klasa ETIM:
EC000062

Informacje ogólne

Oprawka:
LED
Źródło światła:
LED
Emisja nominalna
[lm]:
3740
Realna emisja oprawy
[lm]:
2820
Moc
oprawy [W]:
20 W
Skuteczność świetlna [lm/W]:
141
CRI:
70
Temperatura
barwowa [K]:
4000
Kolor /
Wykończenie:
AN-96 / Antracyt metalizowany / Wytłaczany
Stopień
szczelności IP:
IP66
Impact resistance / impact energy:
IK06 1J xx3
Klasa ochrony:
II
Optyka:
SR/100 - Uliczna
Waga netto [kg]:
4.4
Całkowita długość [mm]:
180
Całkowita szerokość [mm]:
370
Całkowita wysokość [mm]:
220

Właściwości mechaniczne

Kształt:
Prostokątny
Materiał korpusu:
Aluminium
Materiał dyfuzora:
Szkło
Test rozżarzonym drutem [°C]:
650 °C
Powierzchnia frontowa [m²]:
0.02
Powierzchnia boczna [m²]:
0.04
Powierzchnia górna [m²]:
0.07

Właściwości elektryczne

Rodzaj zasilania:
AC
Napięcie wejściowe [V AC]:
220/240
Częstotliwość wejściowa [Hz]:
50/60
Współczynnik mocy / COS Φ:
0.99
Ochrona przeciwprzepięciowa | Wspólny [kV]:
10.000000
Ochrona przeciwprzepięciowa | Różnicowy [kV]:
6.000000
Prąd rozruchowy [A/μs]:
40 / 300
C10 1.5 mm²:
16
C16 2.5 mm²:
26
B10 1.5 mm²:
8
B16 2.5 mm²:
14

Instalacja

Obszar zastosowań:
Outdoor
Rodzaj instalacji:
Oświetlenie uliczne
Min. temperatura otoczenia [°C]:
-40
Max. temperatura otoczenia [°C]:
55
Min. odleglość od oświetlanego obiektu [m]:
0.50

Charakterystyka światła

MacAdam:
3
Utrzymanie strumienia świetlnego:
L80B10@230000h
Rozkład emisji światła:
Direct
Klasa natężenia oświetlenia:
G*4
Brak zanieczyszczenie światłem (ULR = 0%):
IPEA* (oświetlenie uliczne):
A5+
IPEA* (duże tereny, ronda):
A6+
IPEA * (ciągi pieszo - rowerowe):
A5+
IPEA* (tereny zielone):
A5+
IPEA* (zabytkowe centra miast):
A9+

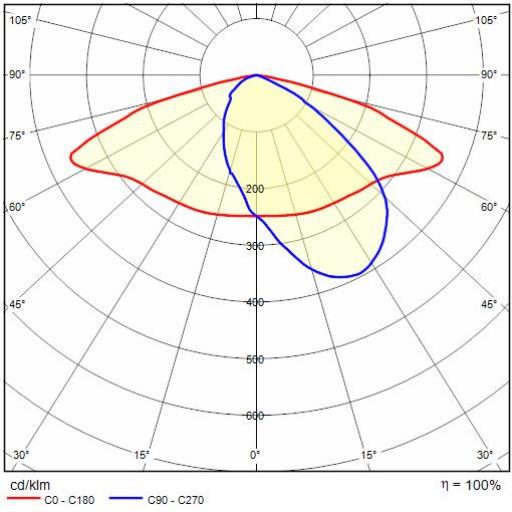

Wykres światłości

Rysunek techniczny

Tech Design LYRA+ SR/100 1++

Akcesoria opcjonalne

LYRA+

Kod Kolor /
Wykończenie
Opis Pobierz
Uchwyt mocujący na słup z malowanego na czarno odlewu aluminiowego, nadający się do słupów Ø 76 mm
3117338
Uchwyt mocujący na słup z malowanego na czarno odlewu aluminiowego, nadający się do słupów Ø 76 mm
Wspornik ze stali malowany proszkowo farbą poliestrową do montażu narożnego lub na ścianie
14077796
Wspornik ze stali malowany proszkowo farbą poliestrową do montażu narożnego lub na ścianie
