TYK+ 20 C/IW
TYK+ 20 C/IW
TYK+ 20 C/IW
TYK+ 20 C/IW
TYK+ 20 C/IW - 1
TYK+ 20 C/IW - 2
TYK+ 20 C/IW - 3
TYK+ 20 C/IW - 4
TYK+ 20 C/IW - 5

TYK+ 20 C/IW

Kod 3107349
  • Projektor na źródła LED do użytku wewnętrznego i zewnętrznego:
  • - Korpus oprawy składa się z dwóch oddzielnych komór, co maksymalizuje odprowadzanie ciepła z komponentów elektrycznych i LED; komory są wykonane z wytłaczanego odlewu aluminiowego malowanego proszkowo poliestrem ISO 9227/12944 - ISO 9223 (C5)
  • - Dyfuzor z płaskiego ekstra jasnego szkła hartowanego, z wewnętrznym sitodrukiem
  • - Klosz z płaskiego, bezpiecznego, hartowanego szkła, szczelnie przymocowany do korpusu klejem silikonowym na gorąco
  • - Układ optyczny złożony z soczewek z technopolimeru o wysokiej przepuszczalności światła
  • - Uszczelka silikonowa o dużej sprężystości
  • - Dławnica z niklowanego mosiądzu M20x1.5 do kabli o średnicy od Ø 10 mm do Ø 14 mm
  • - Sterowniki z zabezpieczeniem przed przepięciami do 6 kV (DM)
  • - Śruby zamykające ze stali nierdzewnej inox
  • - Uchwyt do montażu naściennego ze stali nierdzewnej
  • - W komplecie z goniometrem ze stali nierdzewnej, z podziałką do kontroli położenia oprawy
  • - Oprawa kompletna w zasilacz

Dane produktu

Grupa ETIM:
EG000027
Klasa ETIM:
EC001744

Informacje ogólne

Oprawka:
LED
Źródło światła:
LED
Emisja nominalna
[lm]:
5880
Realna emisja oprawy
[lm]:
4968.48
Moc
oprawy [W]:
50 W
Skuteczność świetlna [lm/W]:
99
CRI:
80
Temperatura
barwowa [K]:
4000
Kolor /
Wykończenie:
AN-96 / Antracyt metalizowany / Wytłaczany
Stopień
szczelności IP:
IP66
Impact resistance / impact energy:
IK07 4J xx5
Klasa ochrony:
II
Optyka:
C/IW - Obrotowosymetryczna szeroka
Kąt
optyki:
65°
Waga netto [kg]:
4.416
Całkowita średnica [mm]:
234
Całkowita długość [mm]:
234
Całkowita szerokość [mm]:
275
Całkowita wysokość [mm]:
114

Właściwości mechaniczne

Kształt:
Okrągły 150 ≤ x ≤ 300 mm
Materiał korpusu:
Aluminium
Materiał dyfuzora:
Szkło
Test rozżarzonym drutem [°C]:
650 °C
Powierzchnia frontowa [m²]:
0.04
Powierzchnia boczna [m²]:
0.03
Powierzchnia górna [m²]:
0.03

Właściwości elektryczne

Rodzaj zasilania:
AC/DC
Napięcie wejściowe [V AC]:
220/240
Częstotliwość wejściowa [Hz]:
0/50/60
Współczynnik mocy / COS Φ:
>0.9
Napięcie wejściowe [V DC]:
170/264
Ochrona przeciwprzepięciowa | Wspólny [kV]:
6.000000
Ochrona przeciwprzepięciowa | Różnicowy [kV]:
6.000000
Prąd rozruchowy [A/μs]:
42 / 238
C10 1.5 mm²:
10
C16 2.5 mm²:
17
B10 1.5 mm²:
6
B16 2.5 mm²:
10

Instalacja

Obszar zastosowań:
Outdoor
Rodzaj instalacji:
Architektoniczny naświetlacz
Min. temperatura otoczenia [°C]:
-40
Max. temperatura otoczenia [°C]:
50
Temperatura szyby [°C]:
58
Min. odleglość od oświetlanego obiektu [m]:
0.50

Charakterystyka światła

MacAdam:
3
Utrzymanie strumienia świetlnego:
L90B10@75000h
Rozkład emisji światła:
Direct
Klasa natężenia oświetlenia:
G*6
Brak zanieczyszczenie światłem (ULR = 0%):

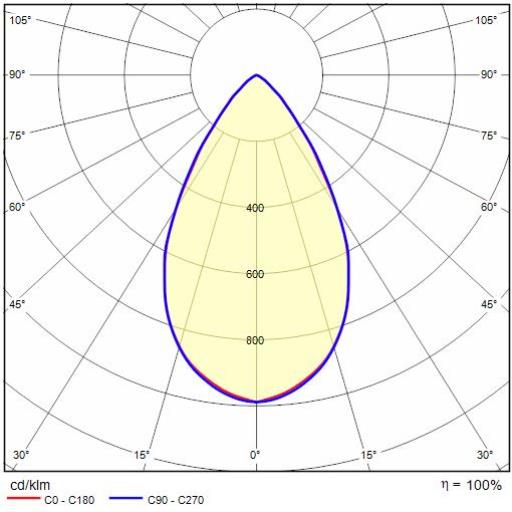

Wykres światłości

Photometric Lvk TYK+ 20 C/IW 1

Rysunek techniczny

Tech Design TYK+ 20 C/IW 1++

Akcesoria opcjonalne

TYK+ 20

Kod Kolor /
Wykończenie		 Opis Pobierz
Żaluzje z blachy stalowej malowane na kolor czarny
3112970
Żaluzje z blachy stalowej malowane na kolor czarny
Downloads
Wspornik extra obrotowy +55°/-90°
3108557
Wspornik extra obrotowy +55°/-90°
Downloads
Przesuwny wspornik z pomalowanego aluminium, odpowiedni do instalacji na słupach Ø 60-76 mm 1 oprawy
14029094
Przesuwny wspornik z pomalowanego aluminium, odpowiedni do instalacji na słupach Ø 60-76 mm 1 oprawy
Downloads
Przesuwny wspornik z pomalowanego aluminium, odpowiedni do instalacji na słupach Ø 60-76 mm 2 opraw ustawionych w jednej linii
14047194
Przesuwny wspornik z pomalowanego aluminium, odpowiedni do instalacji na słupach Ø 60-76 mm 2 opraw ustawionych w jednej linii
Downloads
Wspornik obrotowy dwuosiowy do szczęk TYK+
3107473
Wspornik obrotowy dwuosiowy do szczęk TYK+
Downloads
Uchwyt przesuwny z pomalowanego aluminium, odpowiedni do instalacji na słupach Ø 90 mm
14099696
Uchwyt przesuwny z pomalowanego aluminium, odpowiedni do instalacji na słupach Ø 90 mm
Downloads
Uchwyt przesuwny z pomalowanego aluminium, odpowiedni do instalacji na słupach Ø 60 mm
14099896
Uchwyt przesuwny z pomalowanego aluminium, odpowiedni do instalacji na słupach Ø 60 mm
Downloads
