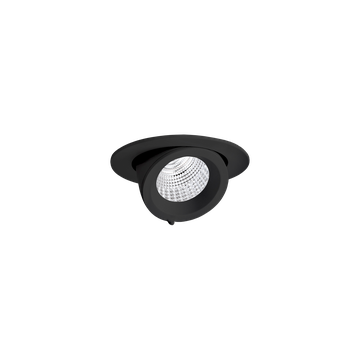

EB431 LED SPOT REFLECTOR

Artikelnummer 8431154076480

LED-Einbaustrahler für den Innenbereich, bestehend aus:
- Strahlerkopf und Einbauring aus Aluminiumdruckguss, pulverbeschichtet
- Strahlerkopf durch innovativen Schwenkmechanismus nach innen und außen schwenkbar
- Schwenkbar um 60° (-15 bis 45°), drehbar um 355°
- Hochglänzender Kugelfacetten-Reflektor aus Reinstaluminium für maximalen wirkungsgrad und neutrale Farbwiedergabe
- Reflektor in Ausführung Spot
- Farbtoleranz nach MacAdam ≤3 SDCM
- Einfache, werkzeuglose Montage
- Leuchte inklusive Konverter
- DALI dimmbar
- Deckenbefestigung mit Montagefedern
- Klarer ESG-Schutzscheibe

Downloads

Dokumentation
Datenblätter
Montageanleitung
Tender Text

2D / 3D

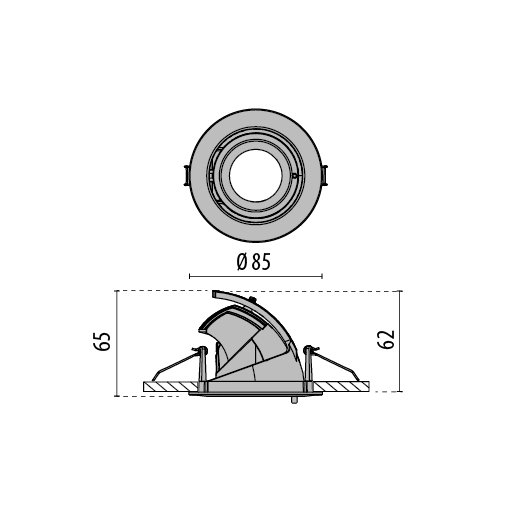

Technische Zeichnung .jpg

Photometrische Daten
.ies photometrische Datei
.ldt photometrische Datei

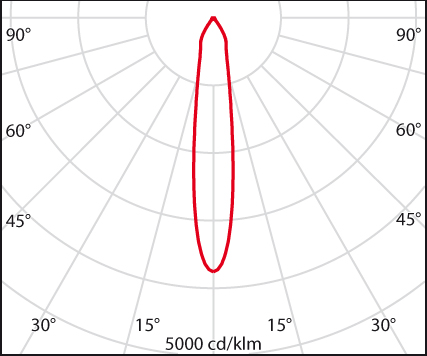

Lichtverteilungskurve .jpg
DIALUX .uld
RELUX .rolf
Daten zum Download auswählen
Per E-Mail senden
Zu „Meine Dokumente“ hinzufügen

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC001744

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

1120

Leuchtenlichtstrom
[lm]:

910

Leistung [W]:

9 W

Lichtausbeute [lm/W]:

101

CRI:

Farbtemperatur [K]:

4000

Farbe /
Veredelung:

BK-RAL9005 / Schwarz RAL9005 / Strukturiert

Schutzart
IP:

IP20

Schlagfestigkeit / Schlagenergie:

IK02 0.2J xx0

Schutzklasse:

Optik:

C/I - Runde gebündelte

Abstrahlwinkel:

2 x 9°

Nettogewicht [kg]:

0.389

Gesamte Durchmesser [mm]:

Gesamte Höhe [mm]:

Ausschnitts-Durchmesser [mm]:

Ø 75

Mechanische Eigenschaften

Bauform:

Rund ≤ 150 mm

Gehäusematerial:

Aluminium

Diffusormaterial:

Transparent glass

Glühfadentest [°C]:

650 °C

Elektrische Eigenschaften

Spannungsart:

AC/DC

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

0/50/60

Leistungsfaktor / COS Φ:

0.9

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

EEI:

Installation

Anwendungsbereich:

Innenbeleuchtung

Montageart:

Einbaustrahler

Min. Umgebungstemperatur [°C]:

Max. Umgebungstemperatur [°C]:

Mindestabstand zum beleuchteten Objekt [m]:

0.10

Lichteigenschaften

MacAdam:

Lumen maintenance:

L80B10@36000h

Verteilung der Lichtemission:

Direct

DFF - Unterer halbräumlicher Lichtstromanteil [%]:

100

UFF - Oberer halbräumlicher Lichtstromanteil [%]:
