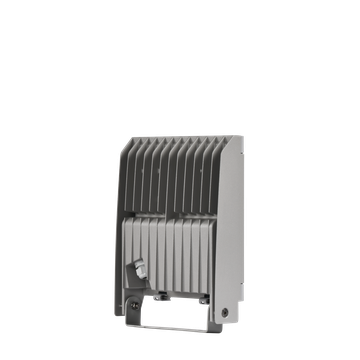

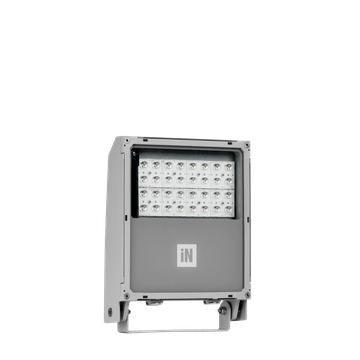

WIN PRO 20 A/M
WIN PRO 20 A/M
WIN PRO 20 A/M - 1
WIN PRO 20 A/M - 2

WIN PRO 20 A/M

Artikelnummer 3114499
  • LED-Scheinwerfer für den Außen- und Innenbereich, bestehend aus:
  • - Mit Polymerpulverlack körnig grau lackiertes Aluminiumdruckgussgehäuse nach vorheriger chemischer Oberflächenbehandlung ISO 9227/12944 - ISO 9223 (C5)
  • - Diffusor aus extra klarem, gehärteten Sicherheits-Flachglas
  • - Optik aus Technopolymer-Linsen mit erhöhter Lichtdurchlässigkeit
  • - Hochelastische, verschleißfeste Silikondichtung
  • - Verschlussring aus Technopolymer, fest mit dem Gehäuse verbunden
  • - Kabelverschraubung M20x1,5 für Kabel mit Ø10–Ø14 mm
  • - Äußere Schrauben aus Edelstahl
  • - Stahlbügel, lackiert mit Polyesterpulverlack nach Kataphorese-Beschichtung
  • - Zukunftssichere, wartbare Leuchte
  • - Informationen zu anderen Farbtemperaturen und zum Farbwiedergabeindex erhalten Sie vom Werk

Produktdaten

ETIM-Gruppe:
EG000027
ETIM-Klasse:
EC001744

Allgemeine Eigenschaften

Fassung:
LED
Leuchtmittel:
LED
LED-Nennlichtstrom
[lm]:
13088
Leuchtenlichtstrom
[lm]:
9701
Leistung [W]:
68 W
Lichtausbeute [lm/W]:
143
CRI:
70
Farbtemperatur [K]:
4000
Farbe /
Veredelung:
GR-94 / Grau metallic / Strukturiert
Schutzart
IP:
IP66
Schlagfestigkeit / Schlagenergie:
IK08 5J xx5
Schutzklasse:
I
Optik:
A55/M - Asymmetrische mittlere
Nettogewicht [kg]:
3.336
Gesamte Länge [mm]:
267
Gesamte Breite [mm]:
341
Gesamte Höhe [mm]:
68

Mechanische Eigenschaften

Bauform:
Rechteckig
Gehäusematerial:
Aluminium
Diffusormaterial:
Glas
Glühfadentest [°C]:
650 °C
Frontale Windangriffsfläche [m²]:
0.02
Seitliche Windangriffsfläche [m²]:
0.02
Obere Windangriffsfläche [m²]:
0.09

Elektrische Eigenschaften

Spannungsart:
AC
Eingangsspannung [V AC]:
220/240
Eingangsfrequenz [Hz]:
220-240V 50/60Hz
Leistungsfaktor / COS Φ:
>0.9
Überspannungsschutz | Allgemein [kV]:
10.000000
Überspannungsschutz | Differenziell [kV]:
6.000000
Einschaltstrom [A/μs]:
30 / 320
C10 1.5 mm²:
10
C16 2.5 mm²:
17
B10 1.5 mm²:
6
B16 2.5 mm²:
10
EEI:
-

Installation

Anwendungsbereich:
Außenbeleuchtung
Montageart:
Scheinwerfer
Min. Umgebungstemperatur [°C]:
-40
Max. Umgebungstemperatur [°C]:
50
Mindestabstand zum beleuchteten Objekt [m]:
0.50

Lichteigenschaften

MacAdam:
3
Lumen maintenance:
L80B10@250000h
Verteilung der Lichtemission:
Direct
Lichtstärkeklasse:
G*6
Keine Lichtverschmutzung (ULR = 0%):
IPEA* (Straßenbeleuchtung):
A8+
IPEA* (Flächen, Kreisverkehre):
A9+
IPEA* (Radfahrer / Fußgänger):
A6+
IPEA* (Grünzonen):
A6+
IPEA* (historische Stadtkerne):
A12+

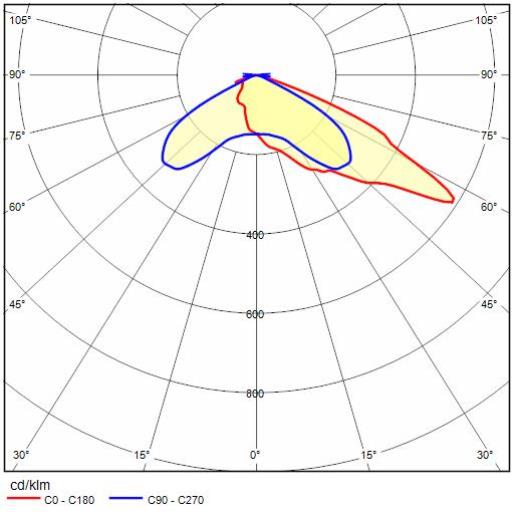

Photometrische Daten

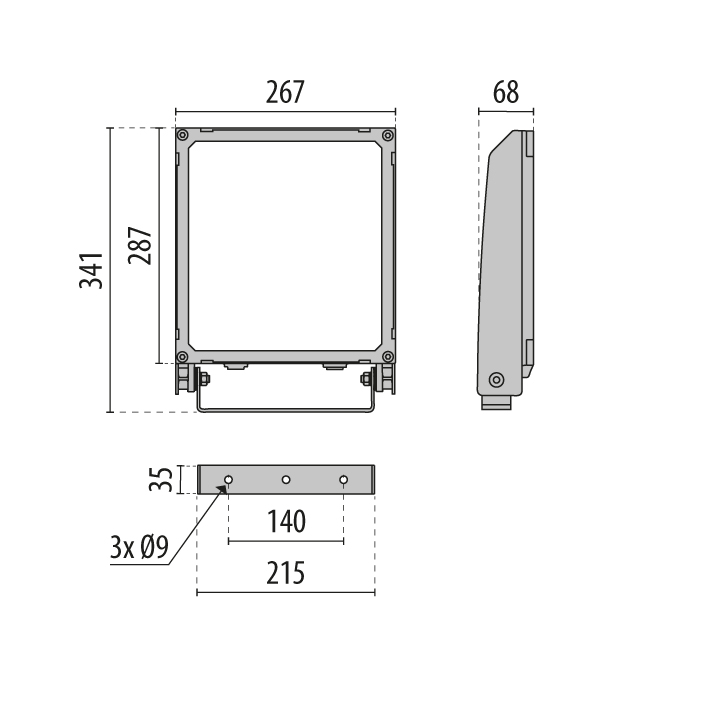

Technische Zeichnung

Tech Design WIN PRO 20 A/M 1++

Optionales Zubehör

WIN PRO 20

Artikelnummer Farbe /
Veredelung
Beschreibung Downloads
Visier WIN PRO 20 - 5°
3116934
Visier WIN PRO 20 - 5°
Downloads
Visier WIN PRO 20 - 10°
3116935
Visier WIN PRO 20 - 10°
Downloads
Blendschutz aus lackiertem Aluminium (Farbe: Weißaluminium)
14043194
Blendschutz aus lackiertem Aluminium (Farbe: Weißaluminium)
Downloads
Lamellenraster aus lackiertem Stahl (Farbe: Weißaluminium)
14043294
Lamellenraster aus lackiertem Stahl (Farbe: Weißaluminium)
Downloads
Edelstahlbügel zur Vermeidung von Rostflecken auf der Installationsoberfläche
14048104
Edelstahlbügel zur Vermeidung von Rostflecken auf der Installationsoberfläche
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Ø 60-76 mm 1 Leuchte
14029094
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Ø 60-76 mm 1 Leuchte
Downloads
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Durchm. Ø 60-76 mm 2 entgegengesetzten Leuchten
14047194
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Durchm. Ø 60-76 mm 2 entgegengesetzten Leuchten
Downloads
Ausleger von 500 mm Länge aus weißaluminium lackiertem Stahlblech zur Wandmontage
14043394
Ausleger von 500 mm Länge aus weißaluminium lackiertem Stahlblech zur Wandmontage
Downloads
