TRY S/EW

Código 305935
  • Sistema de iluminación LED para interiores formado por plafón y RAIL para la conexión eléctrica, idóneo para espacios comerciales e industriales, compuesto por:
  • - Cuerpo de plafón en aluminio extruido, con recubrimiento en polvo de poliéster, color blanco
  • - Bloque óptico provisto de lentes en tecnopolímero con elevada transmisibilidad de la luz
  • - Luminaria equipada con alimentador
  • - El plafón se fija al RAIL electrificado mediante muelles, sin el uso de herramientas
  • - Para combinar con RAIL 7 polos DALI
  • - Todos los RAIL están equipados con cableado interno con 3 fases realizado con cable de 2.5 mm², conectores para la conexión rápida entre sí y seccionadores automáticos para la conexión rápida del plafón

Datos de producto

Grupo ETIM:
EG000027
Clase ETIM:
EC002892

Información general

Portalámpara:
LED
Fuente de luz:
LED
Flujo lumen nominal
[lm]:
14969
Flujo lumen real
[lm]:
11593
Potencia de
luminaria [W]:
85 W
Eficacia luminosa [lm/W]:
136
CRI:
80
Temperatura
de color [K]:
4000
Color /
Acabado:
WH-RAL9003 / Blanco RAL9003 / Brillante
Grado de
protección IP:
IP40
Impact resistance / impact energy:
IK05 0.8J xx3
Clase de protección:
I
Óptica:
S/EW - Simétrica extra-ancha
Peso neto [kg]:
2.2
Longitud global [mm]:
1434
Anchura global [mm]:
66
Altura global [mm]:
66

Características mecánicas

Forma:
Rectangular
Material de la carcasa:
Aluminio
Material del difusor:
Plástico
Test del hilo incandescente [°C]:
650 °C

Características eléctricas

Tipo de alimentación:
AC/DC
Tensión de entrada [V AC]:
220/240
Frecuencia de entrada [Hz]:
0/50/60
Factor de potencia / COS Φ:
0.9
Tensión de entrada [V DC]:
168/275
Protección contra sobretensiones | Común [kV]:
4.000000
Corriente de arranque [A/μs]:
5 / 1000
C10 1.5 mm²:
25
C16 2.5 mm²:
40
B10 1.5 mm²:
15
B16 2.5 mm²:
24

Instalación

Ámbito de aplicación:
Indoor
Tipo de instalación:
Archivos continuos
Temperatura ambiente min. [°C]:
-25
Temperatura ambiente max. [°C]:
45

Características de luz

MacAdam:
3
Mantenimento flujo luminoso:
L80B10@60000h
Distribución emisión luminosa:
Direct

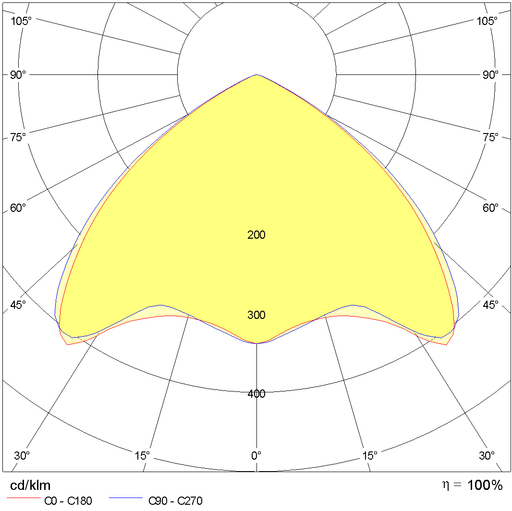

Datos fotométricos

Dibujo técnico

Tech Design TRY S/EW 1++

Accesorios necesarios

RAIL-A TRY 7P DALI

Código Color /
Acabado
Description Downloads
RAIL-A TRY 7P DALI - L 1435 mm (2 soportes de acero inoxidable incluidos)
310558
RAIL-A TRY 7P DALI - L 1435 mm (2 soportes de acero inoxidable incluidos)
Downloads

RAIL-M TRY 7P DALI

Código Color /
Acabado
Description Downloads
RAIL-M TRY 7P DALI - L 1435 mm (2 soportes de acero inoxidable incluidos)
310559
RAIL-M TRY 7P DALI - L 1435 mm (2 soportes de acero inoxidable incluidos)
Downloads
RAIL-M TRY 7P DALI - L 2870 mm (4 soportes de acero inoxidable incluidos)
310560
RAIL-M TRY 7P DALI - L 2870 mm (4 soportes de acero inoxidable incluidos)
Downloads
RAIL-M TRY 7P DALI - L 4305 mm (6 soportes de acero inoxidable incluidos)
310561
RAIL-M TRY 7P DALI - L 4305 mm (6 soportes de acero inoxidable incluidos)
Downloads

Accesorios opcionales

TRY

Código Color /
Acabado
Description Downloads
Kit suspensión (2 m)
14-00354
Kit suspensión (2 m)
Suspensión para cadena
310550
Suspensión para cadena
Cabeza de cierre para RAIL (nr. 2)
310551
Cabeza de cierre para RAIL (nr. 2)
Cubierta PC RAIL - L 1435 mm
310553
Cubierta PC RAIL - L 1435 mm
Soportes para fijación rápida al techo en acero inoxidable (2 piezas)
3100243
Soportes para fijación rápida al techo en acero inoxidable (2 piezas)
Soportes para fijación rápida al techo en acero inoxidable (50 piezas)
3100244
Soportes para fijación rápida al techo en acero inoxidable (50 piezas)
Soportes para fijación rápida al techo en acero inoxidable + gancho (2 piezas)
3100245
Soportes para fijación rápida al techo en acero inoxidable + gancho (2 piezas)
Soportes para fijación rápida al techo en acero inoxidable + gancho (50 piezas)
3100246
Soportes para fijación rápida al techo en acero inoxidable + gancho (50 piezas)

Accesorios SMART

TRY SMART

Código Color /
Acabado
Description Downloads
Kit TRY SMART A receiver
310568
Kit TRY SMART A receiver
Downloads
Kit TRY SMART A receiver + sensor
310914
Kit TRY SMART A receiver + sensor
Downloads
Kit TRY SMART M sensor
310567
Kit TRY SMART M sensor
Downloads
Llave USB para combinar con PC para la programación wireless
14469720
Llave USB para combinar con PC para la programación wireless
Mando a distancia con cuatro teclas configurables
14469820
Mando a distancia con cuatro teclas configurables
Botonera wireless con cuatro teclas configurables
14477420
Botonera wireless con cuatro teclas configurables
