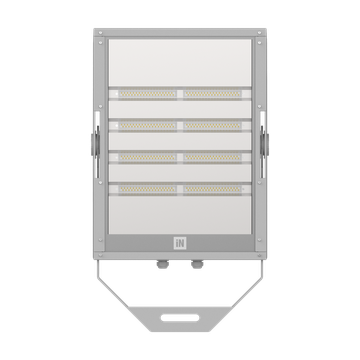

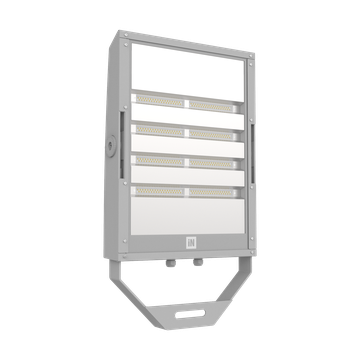

SQUARE PRO GLASS 470/2 S/W

Código 3104807

Proyector LED para interior y exterior, constituido por:
- Cuerpo de aluminio fundido bajo presión pintado con pintura en polvo de poliéster ISO 9227/12944 - ISO 9223 (C5)
- Difusor vidrio plano extraclaro templado, serigrafiado internamente
- Reflectores con altísimo rendimiento en aluminio chapado 99,99%, brillante, oxidado y sin iridiscencia
- Versión C/I con reflectores en tecnopolímero metalizado de alta eficiencia y tratamiento superficial de protección
- Juntas de espuma de silicona depositada directamente en el vidrio y sin empalmes
- Caja para la conexión eléctrica integrada en el cuerpo con tapa de aluminio
- Junta de la caja de conexión en silicona anti-envejecimiento
- Sujetacable con resistencia a la rotura M25x1,5 para cables Ø 10 - Ø 16 mm
- Fuente luminosa compuesta por la combinación de varios módulos LED
- Disponibles versiones con LED 4000 K y 3000 K CRI≥70. Consulte a la fábrica para otras temperaturas y colores
- Grapas de cierre del cristal en acero inoxidable pintadas con polvos poliéster
- Tornillos de anclaje de acero inoxidable
- Soporte de acero pintada con pintura en polvo de poliéster previo galvanizado en caliente
- Goniómetro graduado para regular la orientación
- El valor de potencia indicado para SQUARE PRO incluye también las pérdidas de la fuente de alimentación
- Combinar correctamente los proyectores con los respectivos grupos de alimentación controlando los modelos y el número de canales de conexión: 2 canales (2CH) y 3 canales (3CH)
- Se encuentran disponibles grupos de alimentación regulables DALI, 1-10V, ON-OFF en BOX estancos IP66 o en placas metálicas IP20 para incorporar en cuadros eléctricos estancos. La conexión eléctrica entre estos y los relativos proyectores debe realizarse con un cable de una longitud máxima de 50 metros
- Todos los grupos de alimentación cuentan con dispositivo adicional de protección contra las sobretensiones de red hasta 10 kV (CM y DM)

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC001744

Información general

Portalámpara:

LED

Fuente de luz:

LED

Flujo lumen nominal
[lm]:

75744

Flujo lumen real
[lm]:

65762

Potencia de
luminaria [W]:

470 W

Eficacia luminosa [lm/W]:

140

CRI:

Temperatura
de color [K]:

4000

Color /
Acabado:

GR-94 / Gris metalizado / Rugoso

Grado de
protección IP:

IP66

Impact resistance / impact energy:

IK07 3J xx5

Clase de protección:

Óptica:

S/W - Simétrica ancha

Peso neto [kg]:

26.224

Longitud global [mm]:

560

Anchura global [mm]:

985

Altura global [mm]:

105

Características mecánicas

Forma:

Rectangular

Material de la carcasa:

Aluminio

Material del difusor:

Vidrio

Test del hilo incandescente [°C]:

850 °C

Área exposición frontal [m²]:

0.04

Área exposición lateral [m²]:

0.08

Área exposición superior [m²]:

0.42

Instalación

Ámbito de aplicación:

Outdoor

Tipo de instalación:

Proyectores alta potencia

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Distancia min. del objeto iluminado [m]:

1.00

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L80B10@71000h

Distribución emisión luminosa:

Direct

Clase de intensidad luminosa:

G*6

Sin deslumbramiento luminoso (ULR = 0%):

IPEA* (vial):

A++

IPEA* (grandes áreas, rotondas):

A5+

IPEA* (peatonal/carril bici):

A4+

IPEA* (áreas verdes):

A4+

IPEA* (centro histórico):

A7+

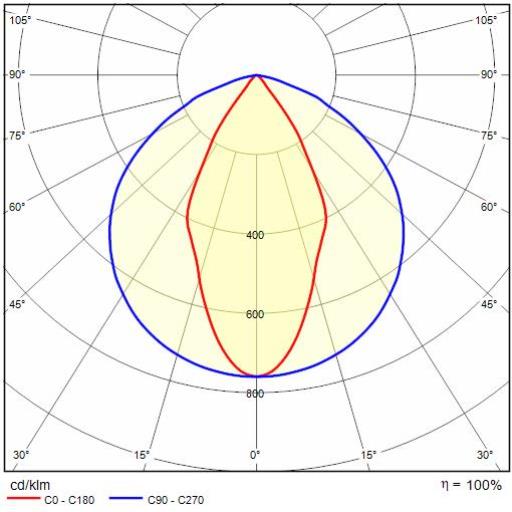

Datos fotométricos

Photometric Lvk SQUARE PRO GLASS 470/2 S/W 1

Dibujo técnico

Tech Design SQUARE PRO GLASS 470/2 S/W 1++

Caja para alimentaciòn

Drivers box IP66 - SQUARE PRO GLASS 470/2 - S/W - A50/W

	Código	Color / Acabado	Description	Downloads
	3104828		Drivers box 470 W - 1.1A - 2CH - DALI - 220-240 V 50/60 Hz	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO GLASS - 3104828

Drivers unit IP20 - SQUARE PRO GLASS 470/2 - S/W - A50/W

	Código	Color / Acabado	Description	Downloads
	3104830		Drivers unit 470 W - 1.1A - 2CH - DALI - 220-240 V 50/60 Hz	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO GLASS - 3104830

Accesorios opcionales

SQUARE PRO GLASS A50/W

	Código	Color / Acabado	Description	Downloads
	3105479		Visera SQUARE PRO GLASS A50/W	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: SQUARE PRO GLASS - 3105479
