INSERT+ 1 V GLASS
INSERT+ 1 V GLASS - 1

INSERT+ 1 V GLASS

Código 3118538
  • Luminarias de interior y exterior para empotrar en pared para iluminación general, constituidas por:
  • - Cuerpo de aluminio fundido bajo presión pintado con pintura en polvo de poliéster ISO 9227/12944 - ISO 9223 (C5)
  • - Difusor de vidrio plano satinado por la cara interna
  • - Junta de silicona anti-envejecimiento
  • - Muelles de acero inoxidable para enganche rápido a la contracaja
  • - Módulo LED con tensión de red 220-240V 50/60Hz protegido para sobretensiones hasta 500 V
  • - Se recomienda la utilización de una protección contra las sobretensiones, que podrían estar presentes en la línea eléctrica, para proteger las luminarias
  • - Las versiones se han desarrollado sin tornillos visibles
  • - Caja de empotrar se suministra por separado
  • - La contracaja está equipada con una tapa extraíble en cuyo interior hay dos niveladores para facilitar la instalación
  • - Las versiones GLASS tienen difusor frontal en vidrio templado y serigrafiado

Datos de producto

Grupo ETIM:
EG000027
Clase ETIM:
EC002892

Información general

Portalámpara:
LED
Fuente de luz:
LED
Flujo lumen nominal
[lm]:
377
Flujo lumen real
[lm]:
92
Potencia de
luminaria [W]:
4 W
Eficacia luminosa [lm/W]:
23
CRI:
80
Temperatura
de color [K]:
3000
Color /
Acabado:
WH-87 / Blanco / Rugoso
Grado de
protección IP:
IP65
Impact resistance / impact energy:
IK06 1J xx3
Clase de protección:
I
Óptica:
S/EW - Simétrica extra-ancha
Peso neto [kg]:
0.403
Longitud global [mm]:
63
Anchura global [mm]:
36
Altura global [mm]:
232

Características mecánicas

Forma:
Rectangular
Material de la carcasa:
Aluminio
Material del difusor:
Opal glass

Características eléctricas

Tipo de alimentación:
AC
Tensión de entrada [V AC]:
220/240
Frecuencia de entrada [Hz]:
50/60
Factor de potencia / COS Φ:
0.7
Corriente de arranque [A/μs]:
3 / 332
C10 1.5 mm²:
160
C16 2.5 mm²:
256
B10 1.5 mm²:
100
B16 2.5 mm²:
160

Instalación

Ámbito de aplicación:
Outdoor
Tipo de instalación:
Iluminación de paso
Temperatura ambiente min. [°C]:
-20
Temperatura ambiente max. [°C]:
45

Características de luz

MacAdam:
3
Mantenimento flujo luminoso:
L80B10@65000h
Distribución emisión luminosa:
Direct
DFF - Flujo directo [%]:
50
UFF - Flujo indirecto [%]:
50

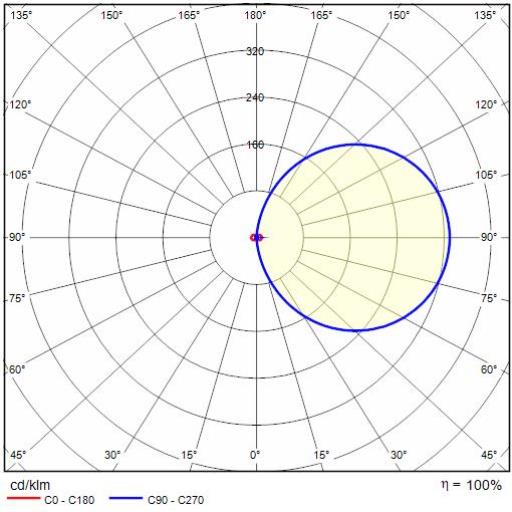

Datos fotométricos

Dibujo técnico

Tech Design INSERT+ 1 V GLASS 1++

Accesorios necesarios

INSERT+ 1 V GLASS

Código Color /
Acabado
Description Downloads
Caja de empotrar INSERT+ 1
310475
Caja de empotrar INSERT+ 1
