TYK+ 20 C/I
TYK+ 20 C/I
TYK+ 20 C/I
TYK+ 20 C/I
TYK+ 20 C/I - 1
TYK+ 20 C/I - 2
TYK+ 20 C/I - 3
TYK+ 20 C/I - 4
TYK+ 20 C/I - 5

TYK+ 20 C/I

Código 3107329
  • Proyector LED para interior y exterior, constituido por:
  • - Cuerpo de la luminaria constituido por dos compartimentos separados, para maximizar la disipación térmica de los componentes electrónicos y de los LED, realizados en aluminio fundido a presión con recubrimiento en polvo de poliéster ISO 9227/12944 - ISO 9223 (C5)
  • - Difusor vidrio plano extraclaro templado, serigrafiado internamente
  • - El difusor está fijado de forma inamovible al cuerpo mediante un sellador de silicona de alta temperatura
  • - Bloque óptico provisto de lentes en tecnopolímero con elevada transmisibilidad de la luz
  • - Óptica circular intensiva
  • - Juntas de silicona anti-envejecimiento, con elevada capacidad de retorno elástico
  • - Sujetacable con resistencia a la rotura en latón niquelado M20x1.5 para cables de Ø 10 mm a Ø 14 mm
  • - Driver con protección contra las sobretensiones de red hasta 6 kV (DM)
  • - Tornillos de anclaje de acero inoxidable
  • - Soporte para instalación en pared de acero inoxidable
  • - Con goniómetro graduado para regular la orientación realizado en acero inoxidable
  • - El accesorio snoot es compatible con versiones equipadas con lente concentrada C/I

Datos de producto

Grupo ETIM:
EG000027
Clase ETIM:
EC001744

Información general

Portalámpara:
LED
Fuente de luz:
LED
Flujo lumen nominal
[lm]:
5440
Flujo lumen real
[lm]:
4254.82
Potencia de
luminaria [W]:
50 W
Eficacia luminosa [lm/W]:
85
CRI:
80
Temperatura
de color [K]:
3000
Color /
Acabado:
AN-96 / Antracita metalizado / Rugoso
Grado de
protección IP:
IP66
Impact resistance / impact energy:
IK07 4J xx5
Clase de protección:
II
Óptica:
C/I - Circular intensiva
Angulo de
apertura:
10°
Peso neto [kg]:
4.329
Diámetro global [mm]:
234
Longitud global [mm]:
234
Anchura global [mm]:
275
Altura global [mm]:
114

Características mecánicas

Forma:
Redondo 150 ≤ x ≤ 300 mm
Material de la carcasa:
Aluminio
Material del difusor:
Vidrio
Test del hilo incandescente [°C]:
650 °C
Área exposición frontal [m²]:
0.04
Área exposición lateral [m²]:
0.03
Área exposición superior [m²]:
0.03

Características eléctricas

Tipo de alimentación:
AC
Tensión de entrada [V AC]:
220/240
Frecuencia de entrada [Hz]:
50/60
Factor de potencia / COS Φ:
>0.9
Protección contra sobretensiones | Común [kV]:
6.000000
Protección contra sobretensiones | Diferencial [kV]:
6.000000
Corriente de arranque [A/μs]:
42 / 238
C10 1.5 mm²:
10
C16 2.5 mm²:
17
B10 1.5 mm²:
6
B16 2.5 mm²:
10

Instalación

Ámbito de aplicación:
Outdoor
Tipo de instalación:
Proyectores
Temperatura ambiente min. [°C]:
-40
Temperatura ambiente max. [°C]:
50
Temperatura cristal [°C]:
58
Distancia min. del objeto iluminado [m]:
0.50

Características de luz

MacAdam:
3
Mantenimento flujo luminoso:
L90B10@75000h
Distribución emisión luminosa:
Direct
Clase de intensidad luminosa:
G*6
Sin deslumbramiento luminoso (ULR = 0%):

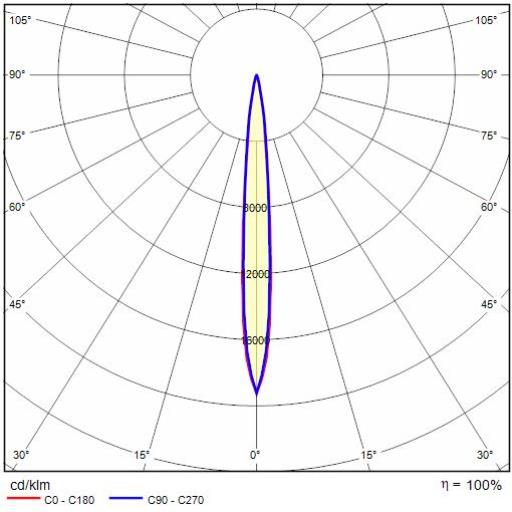

Datos fotométricos

Photometric Lvk TYK+ 20 C/I 1

Dibujo técnico

Tech Design TYK+ 20 C/I 1++

Accesorios opcionales

TYK+ 20

Código Color /
Acabado		 Description Downloads
Aletas exteriores pintados
3112970
Aletas exteriores pintados
Downloads

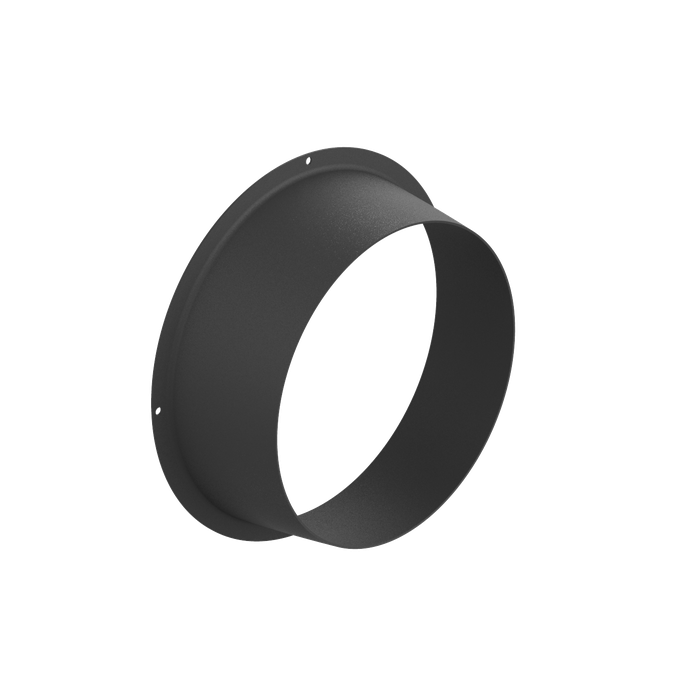

Visor tubular antideslumbramiento
3107466
Visor tubular antideslumbramiento
Downloads
Soporte extra rotación +55°/-90°
3108557
Soporte extra rotación +55°/-90°
Downloads
Soporte deslizante en aluminio pintado idóneo para instalar en postes Ø 60-76 mm 1 luminaria
14029094
Soporte deslizante en aluminio pintado idóneo para instalar en postes Ø 60-76 mm 1 luminaria
Downloads
Soporte deslizante en aluminio pintado idóneo para instalar en postes Ø 60-76 mm 2 luminarias contrapuestas
14047194
Soporte deslizante en aluminio pintado idóneo para instalar en postes Ø 60-76 mm 2 luminarias contrapuestas
Downloads
Soporte rotación biaxial para soporte deslizante
3107473
Soporte rotación biaxial para soporte deslizante
Downloads
Soporte deslizante en aluminio pintado idóneo para postes Ø 90 mm
14099696
Soporte deslizante en aluminio pintado idóneo para postes Ø 90 mm
Downloads
Soporte deslizante en aluminio pintado idóneo para postes Ø 60 mm
14099896
Soporte deslizante en aluminio pintado idóneo para postes Ø 60 mm
Downloads
