WIN PRO 30 A/W

Código 3114534

Proyector LED para interior y exterior, constituido por:
- Cuerpo de aluminio fundido a presión pintado con pintura en polvo de poliéster con previo tratamiento de conversión química ISO 9227/12944 - ISO 9223 (C5)
- Difusor de vidrio plano extra-claro de seguridad templado
- Bloque óptico provisto de lentes en tecnopolímero con elevada transmisibilidad de la luz
- Juntas de silicona anti-envejecimiento, con elevada capacidad de retorno elástico
- Anillo de cierre en tecnopolímero abisagrado integrados al cuerpo
- Prensaestopas M20x1,5 para cables Ø10–Ø14 mm
- Tornillos de anclaje de acero inoxidable
- Abrazadera de acero pintada con pintura en polvo de poliéster previa cataforesis
- Equipado con dispositivo adicional de protección contra las sobretensiones de red hasta 10 kV (CM/DM)
- Las versiones ZHAGA están equipadas con ZHAGA SOCKET colocado en la parte superior de la luminaria (posición UP) y con driver D4i. Están preparadas para alojar soluciones "Radio Frequency node", crepusculares y otras tipologías de sensores compatibles
- Luminaria que se puede abrir y mantener
- Consulte a la fábrica para otras temperaturas de color e índice de reproducción cromática

Datos de producto

Grupo ETIM:

EG000027

Clase ETIM:

EC001744

Información general

Portalámpara:

LED

Fuente de luz:

LED

Flujo lumen nominal
[lm]:

22803

Flujo lumen real
[lm]:

18874

Potencia de
luminaria [W]:

130 W

Eficacia luminosa [lm/W]:

145

CRI:

Temperatura
de color [K]:

3000

Color /
Acabado:

GR-94 / Gris metalizado / Rugoso

Grado de
protección IP:

IP66

Impact resistance / impact energy:

IK08 5J xx5

Clase de protección:

Óptica:

A35/W - Asimétrica ancha

Peso neto [kg]:

9.702

Longitud global [mm]:

411

Anchura global [mm]:

528

Altura global [mm]:

Características mecánicas

Forma:

Rectangular

Material de la carcasa:

Aluminio

Material del difusor:

Vidrio

Test del hilo incandescente [°C]:

960 °C

Área exposición frontal [m²]:

0.03

Área exposición lateral [m²]:

0.04

Área exposición superior [m²]:

0.18

Características eléctricas

Tipo de alimentación:

Tensión de entrada [V AC]:

220/240

Frecuencia de entrada [Hz]:

50/60

Factor de potencia / COS Φ:

>0.9

Protección contra sobretensiones | Común [kV]:

10.000000

Protección contra sobretensiones | Diferencial [kV]:

10.000000

Corriente de arranque [A/μs]:

65 / 268

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Instalación

Ámbito de aplicación:

Outdoor

Tipo de instalación:

Proyectores

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Distancia min. del objeto iluminado [m]:

0.50

Características de luz

MacAdam:

Mantenimento flujo luminoso:

L80B10@250000h

Distribución emisión luminosa:

Direct

Clase de intensidad luminosa:

G*6

Sin deslumbramiento luminoso (ULR = 0%):

IPEA* (vial):

A5+

IPEA* (grandes áreas, rotondas):

A9+

IPEA* (peatonal/carril bici):

A5+

IPEA* (áreas verdes):

A5+

IPEA* (centro histórico):

A11+

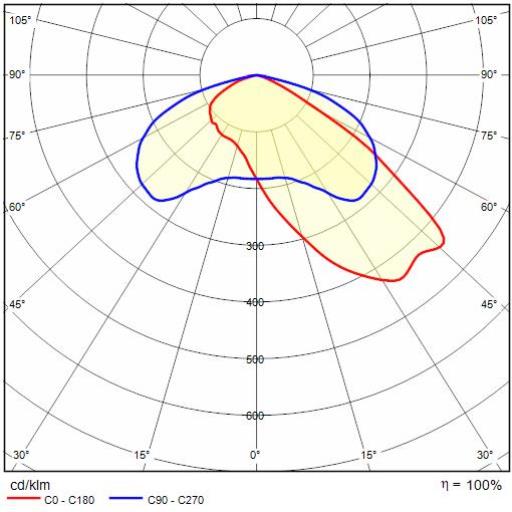

Datos fotométricos

Dibujo técnico

Accesorios opcionales

WIN PRO 30

Código	Description	Downloads
14045794	Visera pintada gris aluminio	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 30 - 14045794
14045694	Barrera anti deslumbramiento externa, pintada gris aluminio	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 30 - 14045694
14046120	Soporte brazo. Se puede montar el proyector con un solo tornillo M12 en medio del soporte	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 30 - 14046120
14051294	Soporte simple pintado gris aluminio, para cabeza de mástil 60/76 mm Ø	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 30 - 14051294
14048694	Brazo de 1 m, de acero robusto, pintado gris aluminio	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 30 - 14048694
14051394	Soporte doble pintado gris aluminio, para cabeza de mástil 60/76 mm Ø	Añadir a la ficha técnicaEliminar de la ficha técnica Downloads Téléchargements: WIN PRO 30 - 14051394
14057394	Lira larga de acero, pintada gris aluminio	Añadir a la ficha técnicaEliminar de la ficha técnica
