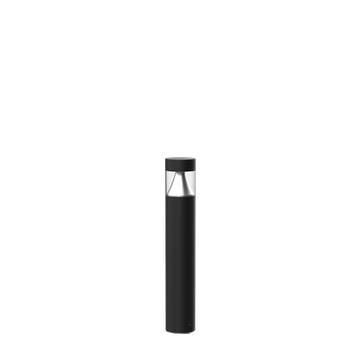

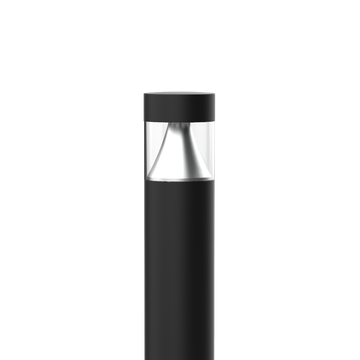

KHA TECH 9 C/EW

Code 3114004

Série de bornes pour extérieur composées de :
- Boîtier en aluminium extrudé et peint
- Diffuseur en polycarbonate transparent, anti UV
- Unité optique composée de lentilles conçues spécialement pour un rendement maximal et une distribution lumineuse optimale. Les lentilles sont produites en polycarbonate optique spécifique qui garantit la meilleure transmittance possible en combinaison avec une résistance hors pair contre les rayons UV et la chaleur
- Dissipateur thermique en aluminium
- Joint en silicone anti vieillissement
- Support appareillage en technopolymère
- Boîtier de connexion électrique IP68 réalisé en technopolymère, prémonté sur l'appareil par un câble H07RN-F, prédisposé pour le raccordement en cascade et adapté pour des câbles de Ø 7 - 13,5 mm. Celui-ci permet l'installation et le raccordement au réseau de l'appareil sans l'ouvrir
- Vis de fixation en acier inoxydable
- Embase de fixation au sol en aluminium moulé sous pression, peint par poudre polyester après un traitement de conversion chimique de la surface
- De robustes bases de fixation au sol réalisées en tôle d'acier INOX AISI 304 sont proposées en option. Celles-ci sont conseillées pour toutes les installations dans les lieux publics
- Des tiges de scellement sont proposées en option pour une installation dans du ciment. Celles-ci sont compatibles avec une base standard en aluminium moulé sous pression et avec l'option Base HU (Heavy Use) en acier INOX
- Design by SILVIA PAOLA PENNACCHIO
- Design by SILVIA PAOLA PENNACCHIO

Données du produit

Groupe ETIM:

EG000027

Classe ETIM:

EC000301

Caractéristiques générales

Douille:

LED

Source lumineuse:

LED

Flux nominal
[lm]:

2172

Flux réel
[lm]:

1587

Puissance du
luminaire [W]:

15 W

Efficacité lumineuse [lm/W]:

106

CRI:

Température
de couleur [K]:

4000

Couleur /
Finissage:

BK-81 / Noir / Poudrée

Degré de
protection IP:

IP66

Impact resistance / impact energy:

IK10 24J xx9

Classe de protection:

Optique:

C/EW - Circulaire extra-diffusante

Poids net [kg]:

7.4

Diamètre totale [mm]:

155

Hauteur totale [mm]:

900

Caractéristiques mécaniques

Forme:

Rond ≤ 150 mm

Matériaux du boîtier:

Aluminium

Type de diffuseur:

Plastique

Essai au fil incandescent [°C]:

650 °C

Surface au vent frontale [m²]:

0.14

Surface au vent latérale [m²]:

0.14

Surface au vent supérieure [m²]:

0.02

Caractéristiques électriques

Tension d'alimentation:

Tension d'entrée [V AC]:

220/240

Fréquence d'entrée [Hz]:

220-240V 0/50/60Hz

Facteur de puissance / COS Φ:

>0.9

Courant d'appel [A/μs]:

26 / 180

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installation

Lieu d'application:

Outdoor

Type d'installation:

Bornes et colonnes

Temperature ambiante min. [°C]:

-25

Temperature ambiante max. [°C]:

Distance min. de l'objet éclairé [m]:

0.50

Caractéristiques lumineuses

MacAdam:

Maintien du flux lumineux:

L80B10@220000h

Distribution lumineuse:

Direct

Classe d'intensité lumineuse:

G*6

Pas de pollution lumineuse (ULR = 0%):

IPEA* (éclairage public):

A++

IPEA* (grands espaces et abords de batiments):

A++

IPEA* (pistes cyclo-piétonnes):

A++

IPEA* (parcs et jardins):

A++

IPEA* (centres historiques):

A5+

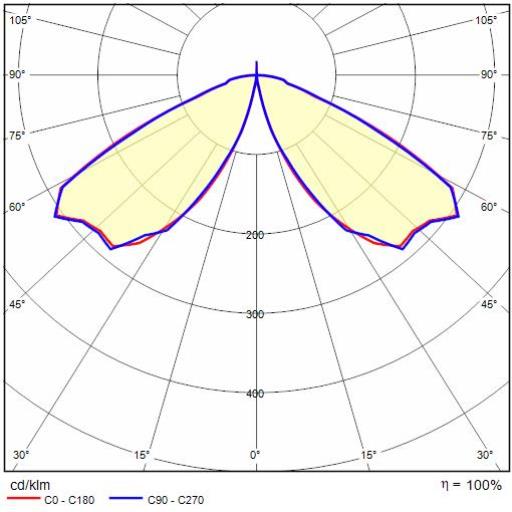

Données photométriques

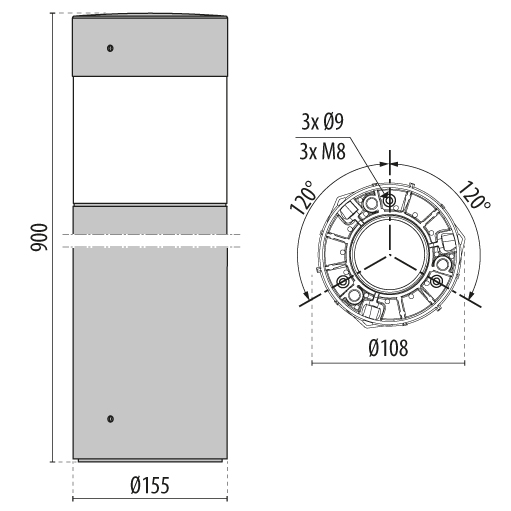

Dessin technique

Accessoires

KHA TECH

Code	Description	Téléchargements
3114401	Base pour installation au sol en acier Inox AISI 316	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KHA TECH - 3114401
3114402	Base pour installation au sol en acier Inox AISI 316	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KHA TECH - 3114402
14049320	Tige de scellement en acier galvanisé pour fixation dans socle béton avec embase Inox	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KHA TECH - 14049320
