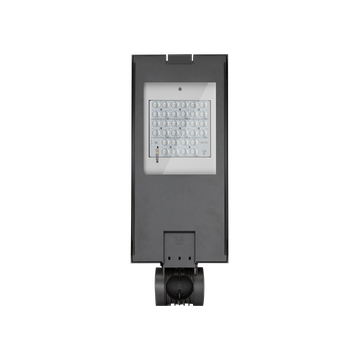

KYRO+1 SR/125

Code 306609

Série d'appareils routiers LED, en deux versions, composés de :
- Corps et couvercle en aluminium moulé sous pression peint avec des poudres polyester après traitement de conversion chimique de surface ISO 9227/12944 - ISO 9223 (C5)
- Fixation sur mât en aluminium moulé sous pression et peint
- Diffuseur en verre plat extra clair trempé securit
- Groupe optique se composant de lentilles en technopolymère de transmittance élevée de la lumière
- Optiques disponibles: SR/075 pour les routes étroites ayant un rapport L/H (largeur de route/hauteur de poteau) jusqu'à 0,75 ; SR/100 pour les routes à deux voies et ayant un rapport L/H égal à 1 ; SR/125 pour les routes larges ayant un rapport L/H égal à 1,25 ; SR/150 pour les routes larges ayant un rapport L/H égal à 1,5
- Dissipateur thermique en aluminium
- Joint en silicone antivieillissement à haute capacité d'élasticité
- Coupe-circuit automatique qui, à l'ouverture de l'appareil, interrompt l'alimentation électrique
- Presse-étoupe à amarrage M25x1,5 pour câbles Ø 9 à Ø 14 mm
- Driver intégré
- Vis de fixation en acier inoxydable
- Platine porte-composants en technopolymère renforcé à la fibre de verre
- Platine-appareillage démontable sans outil
- Clips imperdables en aluminium avec ressort inox
- Les versions KYRO+ 1 sont prévues pour le montage sur poteaux Ø 42 - Ø 60/62 mm, les versions KYRO+ 1-D76 sur poteaux Ø 76 mm et les versions KYRO+ 2 sur poteaux Ø 60/62 - Ø 76 mm
- Équipé d'un dispositif supplémentaire de protection contre les surtensions de réseau jusqu'à 10 kV (CM/DM)
- Système "SECURE LIGHT DISTRIBUTION" qui garantit l'uniformité de la distribution lumineuse notamment en cas de perte d'efficacité de quelques LED
- Conforme aux normes UNI 10819 et à l'Arrêté du 27.12.2018 sur la pollution lumineuse
- Fournie avec 1 mètre de câble H07RN-F 2x1,5 mm² et un connecteur prise-fiche IP66, réalisé en polyamide avec contacts en laiton argenté, pour câbles Ø9 - Ø14 mm, qui permet le branchement au réseau sans ouvrir le boîtier d'éclairage
- Versions avec réduction de puissance automatique (RPA)
- Consultez notre service des ventes pour d'autres températures de couleur (CCT) et indice de rendu chromatiques (IRC)
- Option CLO (Constant light output) disponible. Consulter notre service des ventes
- Design by SILVIA PAOLA PENNACCHIO

Données du produit

Groupe ETIM:

EG000027

Classe ETIM:

EC000062

Caractéristiques générales

Douille:

LED

Source lumineuse:

LED

Flux nominal
[lm]:

10863

Flux réel
[lm]:

9516

Puissance du
luminaire [W]:

70 W

Efficacité lumineuse [lm/W]:

136

CRI:

Température
de couleur [K]:

4000

Couleur /
Finissage:

AN-96 / Anthracite métallisé / Poudrée

Degré de
protection IP:

IP66

Impact resistance / impact energy:

IK09 10J xx9

Classe de protection:

Optique:

SR/125 - Routière

Poids net [kg]:

7.525

Longueur totale [mm]:

275

Largeur totale [mm]:

690

Hauteur totale [mm]:

131

Caractéristiques mécaniques

Forme:

Rectangulaire

Matériaux du boîtier:

Aluminium

Type de diffuseur:

Verre

Essai au fil incandescent [°C]:

850 Â°C

Surface au vent latérale [m²]:

0.07

Surface au vent supérieure [m²]:

0.17

Caractéristiques électriques

Tension d'alimentation:

Tension d'entrée [V AC]:

220/240

Fréquence d'entrée [Hz]:

50/60

Facteur de puissance / COS Φ:

>0.9

Protection contre les surtensions | Commun [kV]:

8.000000

Protection contre les surtensions | Différentiel [kV]:

10.000000

Courant d'appel [A/μs]:

43 / 260

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installation

Lieu d'application:

Outdoor

Type d'installation:

Éclairage public

Temperature ambiante min. [°C]:

-40

Temperature ambiante max. [°C]:

Distance min. de l'objet éclairé [m]:

0.50

Caractéristiques lumineuses

MacAdam:

Maintien du flux lumineux:

L90B10@100000h

Distribution lumineuse:

Direct

Classe d'intensité lumineuse:

G*4

Pas de pollution lumineuse (ULR = 0%):

IPEA* (éclairage public):

A7+

IPEA* (grands espaces et abords de batiments):

A8+

IPEA* (pistes cyclo-piétonnes):

A5+

IPEA* (parcs et jardins):

A5+

IPEA* (centres historiques):

A11+

Données photométriques

Dessin technique

Accessoires

KYRO+

Code	Description	Téléchargements
14077820	Kit de 10 pièces en caoutchouc pour presse-étoupe prévues pour 2 câbles unipolaires de Ø 8 mm	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KYRO+ - 14077820
3102824	1 m Câble H07RN-F 2x1,5 + connecteur	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KYRO+ - 3102824
14077102	Bras individuel 1200 mm, en tête de mât pour poteaux de Ø 60 mm, en tube d’acier galvanisé à chaud	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KYRO+ - 14077102
14081902	Support en acier galvanisé à chaud pour installation sur poteaux de Ø 80 à Ø 120 mm pour fixation, après avoir percé le mât, avec 2 vis M8 passantes (non fournies avec l’accessoire)	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KYRO+ - 14081902
14084202	Support en acier galvanisé à chaud pour installation sur poteaux de Ø 80 à Ø 120 mm pour fixation, après avoir percé le mât, avec 2 vis M8 passantes (non fournies avec l’accessoire)	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KYRO+ - 14084202

KYRO+ SOLUTION / KYRO+1

	Code	Couleur / Finissage	Description	Téléchargements
	14077596		Support à paroi L = 310 mm (KYRO+1) , en acier peint gris painted par poudre polyester après phosphochromage+ cataphorèse	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: KYRO+ - 14077596
