WIN PRO 20 A/M
WIN PRO 20 A/M
WIN PRO 20 A/M - 1
WIN PRO 20 A/M - 2

WIN PRO 20 A/M

Code 3114498
  • Projecteur LED pour installation aussi bien à l'intérieur qu'à l'extérieur, composé de :
  • - Corps en aluminium moulé sous pression peint par poudre polyester après traitement de conversion chimique de la surface ISO 9227/12944 - ISO 9223 (C5)
  • - Diffuseur en verre plat extra clair trempé securit
  • - Groupe optique se composant de lentilles en technopolymère de transmittance élevée de la lumière
  • - Joint en silicone antivieillissement à haute capacité d'élasticité
  • - Cadre de fermeture en technopolymère, fixé au corps de manière imperdable par des charnières
  • - Presse-étoupe M20x1,5 pour câbles Ø10–Ø14 mm
  • - Vis de fixation en acier inoxydable
  • - Étrier en acier peint par poudre polyester après cataphorèse
  • - Produit ouvrable et facile à entretenir (future-proof)
  • - Consultez notre service des ventes pour d'autres températures de couleur (CCT) et indice de rendu chromatiques (IRC)

Données du produit

Groupe ETIM:
EG000027
Classe ETIM:
EC001744

Caractéristiques générales

Douille:
LED
Source lumineuse:
LED
Flux nominal
[lm]:
12856
Flux réel
[lm]:
9330
Puissance du
luminaire [W]:
68 W
Efficacité lumineuse [lm/W]:
137
CRI:
70
Température
de couleur [K]:
3000
Couleur /
Finissage:
GR-94 / Gris métallisé / Poudrée
Degré de
protection IP:
IP66
Impact resistance / impact energy:
IK08 5J xx5
Classe de protection:
I
Optique:
A55/M - Asymétrique moyenne
Poids net [kg]:
3.336
Longueur totale [mm]:
267
Largeur totale [mm]:
341
Hauteur totale [mm]:
68

Caractéristiques mécaniques

Forme:
Rectangulaire
Matériaux du boîtier:
Aluminium
Type de diffuseur:
Verre
Essai au fil incandescent [°C]:
650 °C
Surface au vent frontale [m²]:
0.02
Surface au vent latérale [m²]:
0.02
Surface au vent supérieure [m²]:
0.09

Caractéristiques électriques

Tension d'alimentation:
AC
Tension d'entrée [V AC]:
220/240
Fréquence d'entrée [Hz]:
220-240V 50/60Hz
Facteur de puissance / COS Φ:
>0.9
Protection contre les surtensions | Commun [kV]:
10.000000
Protection contre les surtensions | Différentiel [kV]:
6.000000
Courant d'appel [A/μs]:
30 / 320
C10 1.5 mm²:
10
C16 2.5 mm²:
17
B10 1.5 mm²:
6
B16 2.5 mm²:
10
EEI:
-

Installation

Lieu d'application:
Outdoor
Type d'installation:
Projecteurs professionnels
Temperature ambiante min. [°C]:
-40
Temperature ambiante max. [°C]:
50
Distance min. de l'objet éclairé [m]:
0.50

Caractéristiques lumineuses

MacAdam:
3
Maintien du flux lumineux:
L80B10@250000h
Distribution lumineuse:
Direct
Classe d'intensité lumineuse:
G*6
Pas de pollution lumineuse (ULR = 0%):
IPEA* (éclairage public):
A7+
IPEA* (grands espaces et abords de batiments):
A8+
IPEA* (pistes cyclo-piétonnes):
A6+
IPEA* (parcs et jardins):
A6+
IPEA* (centres historiques):
A11+

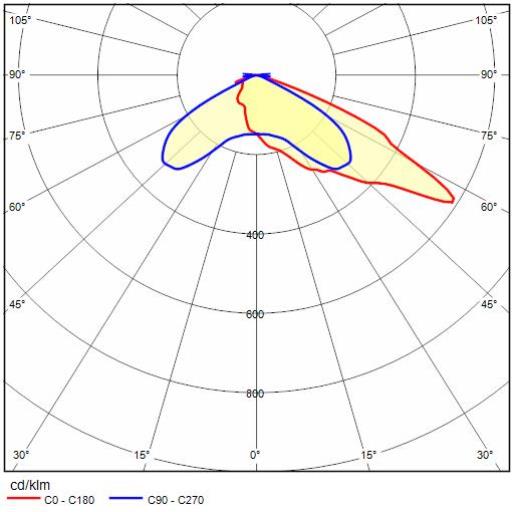

Données photométriques

Photometric Lvk WIN PRO 20 A/M 1

Dessin technique

Tech Design WIN PRO 20 A/M 1++

Accessoires

WIN PRO 20

Code Couleur /
Finissage		 Description Téléchargements
Visière WIN PRO 20 - 5°
3116934
Visière WIN PRO 20 - 5°
Downloads
Visière WIN PRO 20 - 10°
3116935
Visière WIN PRO 20 - 10°
Downloads
Visière en aluminium peint
14043194
Visière en aluminium peint
Downloads
Grille de défilement en acier peint
14043294
Grille de défilement en acier peint
Downloads
Étrier lnox (évite toute trace de rouille sur la surface d’installation)
14048104
Étrier lnox (évite toute trace de rouille sur la surface d’installation)
Fixation mât en aluminium peint pour l'installation sur des mâts Ø 60-76 mm. 1 appareil
14029094
Fixation mât en aluminium peint pour l'installation sur des mâts Ø 60-76 mm. 1 appareil
Downloads
Fixation mât en aluminium peint pour l'installation sur des mâts Ø 60-76 mm. 2 appareils opposés
14047194
Fixation mât en aluminium peint pour l'installation sur des mâts Ø 60-76 mm. 2 appareils opposés
Downloads
Bras support de 500 mm en tôle d’acier peint en gris pour installation sur paroi
14043394
Bras support de 500 mm en tôle d’acier peint en gris pour installation sur paroi
Downloads
