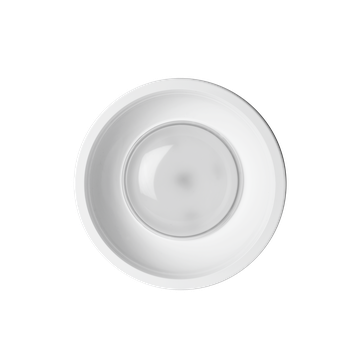

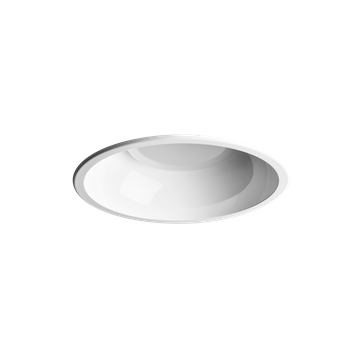

MANGO+ MAXI

Codice 3116577

Downlight LED modulare tondo da incasso per interni composto da:

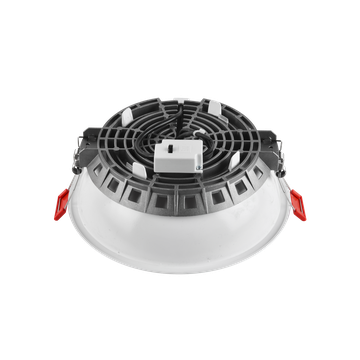

- Dissipatore ad alta efficienza FAST "Flexible Air Stream Technology" in alluminio pressofuso
- Riflettore con anello di antiriflesso integrato in ABS bianco stampato a iniezione con collegamento a prova di luce al modulo LED
- Diffusore integrato con diffusione ottimale per garantire un'alta uniformità
- Versione multipotenza fornita di Dip Switch per la selezione di due livelli di potenza, settabili in fase installativa
- Facilità di installazione senza l’ausilio di utensili
- Installazione rapida, con molle
- Tutti i componenti possono essere sostituiti successivamente e senza bisogno di utensili
- Per spessori di pannello soffitto da 1 a 25 mm

Downloads

Documentazione
Scheda Tecnica
Foglio Istruzioni
Tender Text

2D / 3D

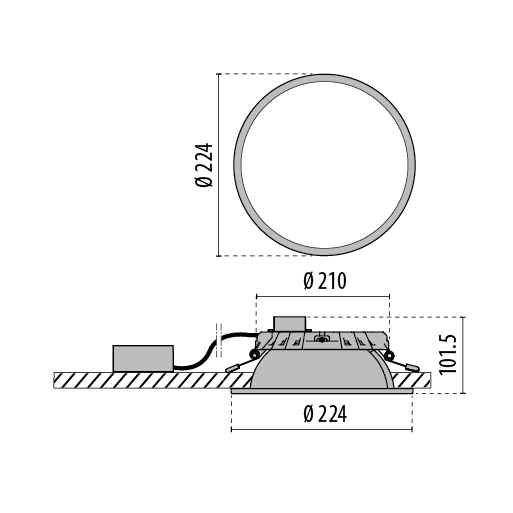

Disegno tecnico .jpg

Dati fotometrici
File fotometrico .ies

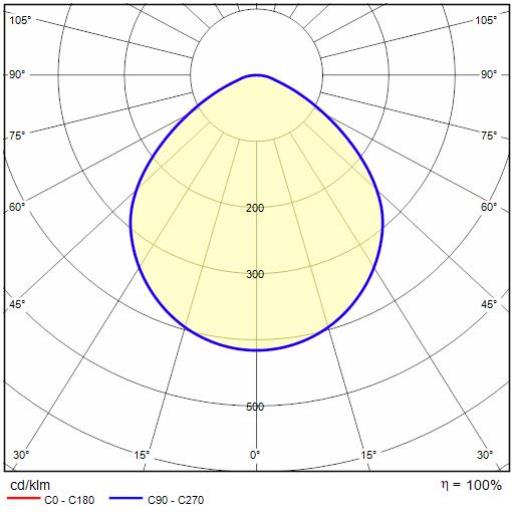

Polar Diagram .jpg
File fotometrico .ldt
File RELUX .rolf
File DIALUX .uld
Scarica gli elementi selezionati
Invia per Email
Aggiungi elementi selezionati alla Wishlist

Dati di prodotto

Gruppo ETIM:

EG000027

Classe ETIM:

EC001744

Informazioni generali

Attacco:

LED

Sorgente luminosa:

LED

Flusso Sorgente
[lm]:

3354

Flusso apparecchio
[lm]:

2555

Potenza
apparecchio [W]:

24 W

Efficienza luminosa [lm/W]:

106

CRI:

Temperatura
colore [K]:

3000

Colore /
Finitura:

WH-RAL9010 / Bianco RAL9010 / Goffrato

Grado di
protezione IP:

IP20

IP sopra/sotto il controsoffitto:

IP20/IP44

IK-J-xxIP:

IK07 2J xx5

Classe di protezione:

Ottica:

C/EW - Circolare extra-diffondente

Angolo
ottica:

2x51°

Peso netto [kg]:

0.808

Diametro complessivo [mm]:

224

Altezza complessiva [mm]:

102

Diametro foro d'incasso [mm]:

Ø 220

Altezza minima d'incasso [mm]:

100

Caratteristiche meccaniche

Forma:

Tondo 150 ≤ x ≤ 300 mm

Materiale del corpo:

Alluminio

Materiale del diffusore:

Plastica opalina

Test filo incandescente [°C]:

650 °C

Caratteristiche elettriche

Tipo di alimentazione:

Tensione di alimentazione [V AC]:

220/240

Frequenza di alimentazione [Hz]:

50/60

Fattore di potenza / COS Φ:

>0.9

Tensione di alimentazione [V DC]:

180/280

Corrente di spunto [A/μs]:

20 / 120

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installazione

Ambito di applicazione:

Indoor

Tipo di montaggio:

Downlights

Temperatura ambiente min. [°C]:

-20

Temperatura ambiente max. [°C]:

Caratteristiche della luce

MacAdam:

Mantenimento flusso luminoso:

L80B10@50000h

Distribuzione emissione luminosa:

Direct
