SPILLO

Codice 303499

Serie di apparecchi LED a palo e testapalo per esterni, costituito da:
- Corpo in alluminio pressofuso verniciato in polvere poliestere ISO 9227/12944 - ISO 9223 (C5)
- Attacco a palo in alluminio pressofuso verniciato adatto per palo Ø 60 / 76 mm
- Guarnizione in silicone antinvecchiamento
- Pressacavo antistrappo M25x1,5 per cavi Ø 9 - Ø 14 mm
- Connessione elettrica esterna tramite connettore stagno (QUICK), completo di cavo
- Apparecchio completo di alimentatore
- Ogni LED è accoppiato con un dispositivo elettronico di sicurezza (NUD) in grado di by-passarlo in caso di guasto
- Viteria di chiusura in acciaio inox
- Sistema "SECURE LIGHT DISTRIBUTION" che garantisce l'uniformità della distribuzione luminosa anche in caso di eventuale inefficienza di diodi LED
- Classe II
- Design by ALESSANDRO PEDRETTI

Dati di prodotto

Gruppo ETIM:

EG000027

Classe ETIM:

EC000062

Informazioni generali

Attacco:

LED

Sorgente luminosa:

LED

Flusso Sorgente
[lm]:

3485

Flusso apparecchio
[lm]:

1767

Potenza
apparecchio [W]:

24 W

Efficienza luminosa [lm/W]:

CRI:

Temperatura
colore [K]:

4000

Colore /
Finitura:

AN-96 / Antracite metallizzato / Goffrato

Grado di
protezione IP:

IP65

IK-J-xxIP:

IK10 20J xx9

Classe di protezione:

Ottica:

C/EW - Circolare extra-diffondente

Peso netto [kg]:

6.898

Diametro complessivo [mm]:

587

Altezza complessiva [mm]:

187

Caratteristiche meccaniche

Forma:

Tondo ≥ 300 mm

Materiale del corpo:

Alluminio

Materiale del diffusore:

Plastica

Area esposta frontale [m²]:

0.03

Area esposta laterale [m²]:

0.03

Area esposta superiore [m²]:

0.26

Caratteristiche elettriche

Tipo di alimentazione:

AC/DC

Tensione di alimentazione [V AC]:

220/240

Frequenza di alimentazione [Hz]:

0/50/60

Fattore di potenza / COS Φ:

>0.9

Tensione di alimentazione [V DC]:

176/276

Surge | Modo comune [kV]:

4.000000

Corrente di spunto [A/μs]:

10 / 200

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installazione

Ambito di applicazione:

Outdoor

Tipo di montaggio:

Arredo urbano

Temperatura ambiente min. [°C]:

-25

Temperatura ambiente max. [°C]:

Caratteristiche della luce

MacAdam:

Mantenimento flusso luminoso:

L80B10@60000h

Distribuzione emissione luminosa:

Direct

Classe di intensità luminosa:

G*6

Inquinamento luminoso nullo (ULR = 0%):

IPEA* (stradale):

IPEA* (grandi aree, rotatorie):

IPEA* (ciclopedonale):

IPEA* (aree verdi):

IPEA* (centri storici):

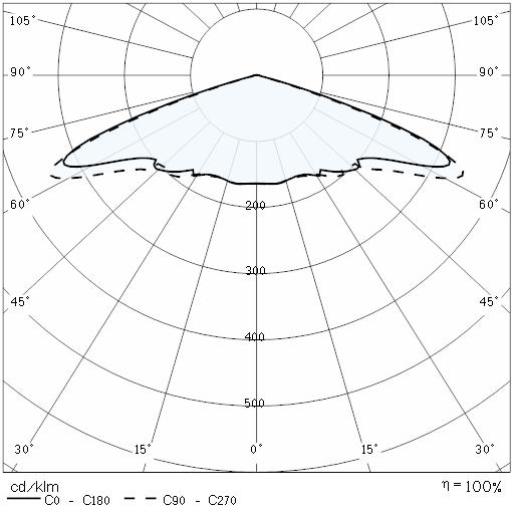

Dati fotometrici

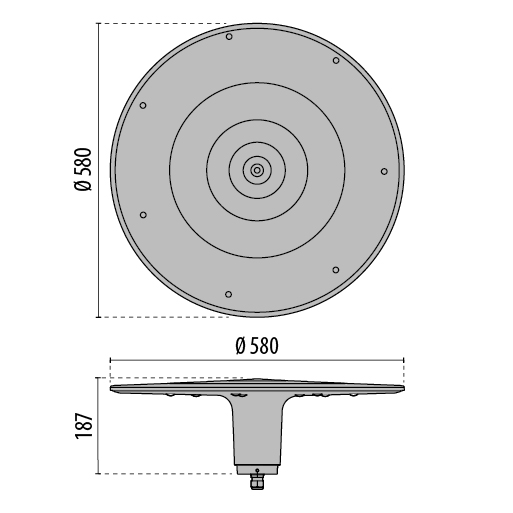

Disegni tecnici

Accessori opzionali

SPILLO

Codice	Descrizione	Downloads
310403	Adattattore testapalo Ø 60 mm	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
310405	Adattatore testapalo Ø 76 mm	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
315023	Palo Spillo INT. 3,3 m	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
315024	PALO Spillo F.T. 2,8 m con flangia	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
310415	Controflangia Spillo	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
