OTR TRACKS RAILS RECESSED

Bestelnr. 310893

De driefase spanningsrail is een eenvoudig en snel te monteren voedingssysteem bestemd voor winkels, supermarkten, showrooms, musea
- Ontwerpen zijn eenvoudig te realiseren en te plaatsen met behulp van een uitgebreide reeks accessoires
- De spanningsrail kan opgebouwd, ingebouwd of opgehangen worden en de armaturen kunnen eenvoudig naar keuze verzet worden
- De omschrijving “aarding rechts, links, binnen of buiten” voor beginvoedingen, hoek- en T-stukken, is afgeleid van de positie van de aarding in de spanningsrail. De positie van de aarding in de spanningsrail wordt vastgelegd door de kijkrichting. Met de kijkrichting wordt de richting van het doorlopende systeem bedoeld ten opzichte van de doorsnede van de onderaan open spanningsrail
- Compatibel met “standaard” 3-fase adapters zonder dimmer
- OTR systeem is een 3 fasen mixed systeem met 2 additionelegeleiders bedoeld om een standaard data signaal te beheren (bijvoorbeeld DIM 1-10V, DALI, DMX, LON, EIB)

Product gegevens

ETIM Groep:

EG000030

ETIM Klasse:

EC000101

Algemene informatie

Lichtbron:

Kleur /
Afwerking:

WH-87 / Wit / Structuur mat

Optiek:

Nettogewicht [kg]:

3.32

Totale lengte [mm]:

3000

Totale breedte [mm]:

Totale hoogte [mm]:

Installatie

Plaats van toepassing:

Indoor

Montage type:

Railspots

Min. Omgevingstemperatuur [°C]:

Verlichtings functies

Technische tekening

Verplichte accessoires

9001 - OTR END - FEED RIGHT

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310758		Eindvoeding - L - mechanische leidraad rechts / aarding links	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9002 - OTR END - FEED LEFT

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310759		Eindvoeding - R - mechanische leidraad links / aarding rechts	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9003 - OTR TK CONNECTOR

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310713		Verbindingsconnector	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9003-M - OTR TK CONNECTOR ONLY MECHA

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310667		Mechanische verbindingsconnector	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9010 - OTR MIDDLE-FEED

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310827		Middenvoeding	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9018 - OTR FLEXIBLE CORNER

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310849		Flexibel hoekstuk	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9011 - OTR L - FEED INT

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310832		L-voeding mechanische leidraad intern / aarding extern	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9012 - OTR L - FEED EXT

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310833		L-voeding mechanische leidraad extern / aarding intern	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9013 - OTR T - FEED EXT LEFT

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310858		T-voeding mechanische leidraad rechts - binnenin links / interne aarding rechts	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9014 - OTR T - FEED EXT RIGHT

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310859		T-voeding mechanische leidraad rechts - binnenin rechts / interne aarding links	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9015 - OTR T - FEED INT LEFT

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310860		T-voeding mechanische leidraad links - binnenin links / interne aarding rechts	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9016 - OTR T - FEED INT RIGHT

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310861		T-voeding mechanische leidraad links - binnenin rechts / interne aarding links	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9017 - OTR X - FEED

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310876		Junta em X	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9001 - R/6

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310673		Afdekking voor eindvoeding inbouw rail	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9010-R/6

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310680		Afdekking voor middenvoeding inbouw rail	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9011 - R/6

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310687		Afdekking voor L-voeding inbouw rail	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9013 - R/6

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310692		Afdekking voor T-voeding inbouw rail	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9017 - R/6

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310706		Afdekking voor X-voeding inbouw rail	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9001 /115

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310581		Afdichting voor eindvoeding	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9004-R

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310620		Eindkap met schroef voor inbouw rail	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/H

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310630		Ophanghaak	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/GP

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310637		Afdekking voor rail (1m)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/113

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads

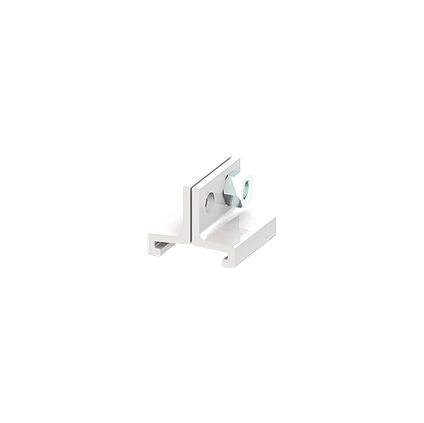

	310653		Korte ophangbeugel (4 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/123

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads

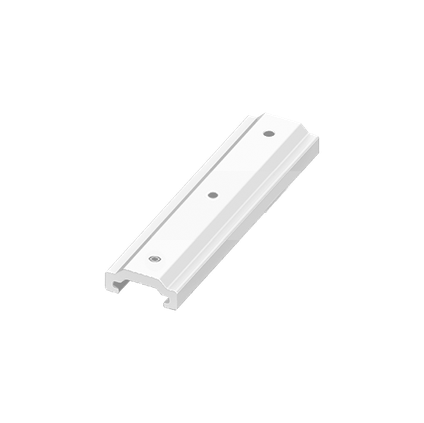

	310728		Lange ophangbeugel voor gebruik met verbindingsconnector (10 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/313

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310655		Korte ophangbeugel (2,5 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/333

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads

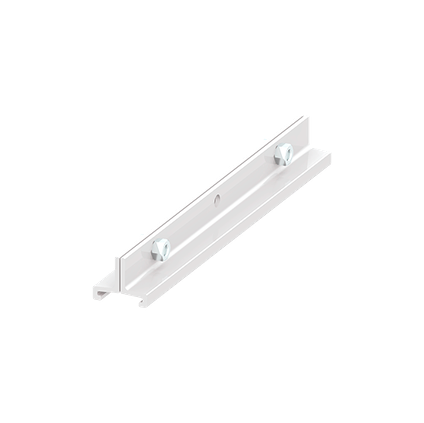

	310730		Lange ophangbeugel (18 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/132

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310642		Plafondmontagebeugel voor ophanging	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/231

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310740		Beugel met automatische spanner	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/312-LA

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads

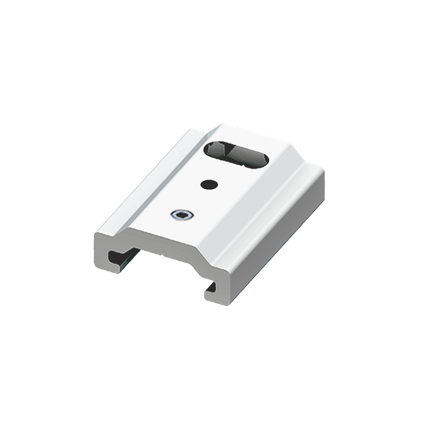

	311048		Kleine ophangbeugel met opening voor automatische spanner (35 mm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/312-SV

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	311051		Kleine ophangbeugel met kabelgat voor kabel met kogeleinde (3,5 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/322-LA

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	311054		Medium ophangbeugel met opening voor automatische spanner (10 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/322-SV

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	311057		Medium ophangbeugel met kabelgat voor kabel met kogeleinde (10 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/332-LA

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310738		Lange ophangbeugel met opening voor automatische spanner voor gebruik met verbindingsconnector (18 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/332-SV

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	311077		Lange ophangbeugel met kabelgat voor kabel met kogeleinde voor gebruik met verbindingsconnector (18 cm)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/211

Bestelnr.	Omschrijving	Downloads
310634	Staalkabel (Ø 1,5 mm - lengte 1,5 m)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
310643	Staalkabel (Ø 1,5 mm - lengte 2 m)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
310657	Staalkabel (Ø 1,5 mm - lengte 3 m)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
310718	Staalkabel (Ø 1,5 mm - lengte 5 m)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/211-S

Bestelnr.	Omschrijving	Downloads
310647	Staalkabel (Ø 1,5 mm - lengte 1,5 m) met kogeleinde	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
310658	Staalkabel (Ø 1,5 mm - lengte 2 m) met kogeleinde	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
310668	Staalkabel (Ø 1,5 mm - lengte 3 m) met kogeleinde	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
310726	Staalkabel (Ø 1,5 mm - lengte 5 m) met kogeleinde	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
310741	Staalkabel (Ø 1,5 mm - lengte 6 m) met kogeleinde	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/218

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310665		Automatische spanner M5 met zijopening	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/213

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310671		Automatische spanner met haak	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/214

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310693		Spanner met automatische vergrendeling	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/215

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310619		Schroefspanner	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000-KIT4 - 1,5 m

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310801		Bolvormige metalen rozet met gat, staalkabel ø 1,5 mm (l = 1,5 / 3 / 5 m) met bolvormig uiteinde clip met automatische spanner	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000-KIT4 - 3 m

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310805		Bolvormige metalen rozet met gat, staalkabel ø 1,5 mm (l = 1,5 / 3 / 5 m) met bolvormig uiteinde clip met automatische spanner	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000-KIT4 - 5 m

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310831		Bolvormige metalen rozet met gat, staalkabel ø 1,5 mm (l = 1,5 / 3 / 5 m) met bolvormig uiteinde clip met automatische spanner	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/216

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310644		Bolvormige metalen rozet met gat	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9009

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads

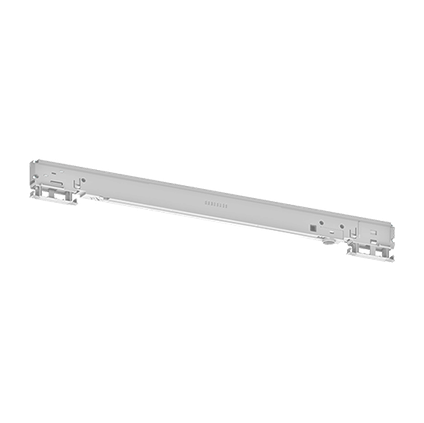

	310751		DALI Adapter met 6 geleiders (3 fasen + sturingssysteem) (Maximale belasting 100 N = 10,2 kg)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9009-4

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310725		Adapter met 4 geleiders (3 fasen) (Maximale belasting 100 N = 10,2 kg)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9209

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310764		Asymmetrische DALI adapter 6 geleiders (3 fasen + sturingssysteem) (Maximale belasting 100 N = 10,2 kg)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209-4

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310737		Asymmetrische adapter 4 geleiders (3 fasen) (Maximale belasting 100 N = 10,2 kg)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9409-4

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	311060		Asymmetrische adapter 4 geleiders (3 fasen) (Maximale belasting 50 N = 5,1 kg)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9409-4-DRI

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	311063		Verborgen adapter 4 geleiders met geïntegreerde driver (3 fasen) (100-850 mA - max. 40 VDC)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9909-4-DRI

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310888		Geïntegreerde adapter 4 geleiders met geïntegreerde driver (3 fasen) (100-850 mA - max. 40 VDC)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9000/BR

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310830		Inbouwaccessoire van de adapter BP-D (zonder railgebruik)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/D

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310609		Moer voor M10 nippel	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
	310610		Moer voor M13 nippel	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310638		Aluminium nippel voor M10 of M13 adapter	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
	310639		Aluminium nippel voor M10 of M13 adapter	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/SC

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310662		Kraagloze aluminium nippel voor M10 of M13 adapter	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
	310663		Kraagloze aluminium nippel voor M10 of M13 adapter	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

S-9000/FI

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310648		Aluminium nippel voor M10 adapter met binnendraad	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9009/T-INS

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310862		Insteekbit voor adapterbedrading	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9009/T-HAN

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310846		Houder voor insteekbit voor adapterbedrading	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9009/51

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310656		Aluminium ring met borgschroef om rotatie van de nippels in adapters te voorkomen. Alleen bruikbaar met standaardnippels	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209/IP40

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310593		IP40 behuizing voor asymmetrische adapter	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209/20

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310587		Interne kabelklem voor asymmetrische adapter	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9909-DRI/11

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310600		Kunststof-wrijvingsring voor inbouwadapter	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9909/M10

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310731		Nippel M10 voor inbouwadapter	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209/BD-M

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310720		Behuizing voor LED-driver. Te gebruiken met asymmetrische adapter 9209.... Maximale ruimte voor de driver : 116x52x30 mm	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209/BD-L

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310724		Behuizing voor LED-driver. Te gebruiken met asymmetrische adapter 9209.... Maximale ruimte voor de driver : 116x52x30 mm	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209-BD/3

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310608		Kunststof kap en schroeven voor de nippels van de LED-driverbehuizing	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209-BD

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310669		Aluminium nippel M10 voor LED-driverbehuizing	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
	310670		Aluminium nippel M10 voor LED-driverbehuizing	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209-BD-10/4

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310595		Spacer voor M10-nippel voor LED-driverbehuizing	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9209-BD-13/4

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310597		Spacer voor M13-nippel voor LED-driverbehuizing	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

DRV BX KIT-BD/M10

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310708		Bevestigingskit voor LED driver box - complete set voor M10-montage	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

DRV BX KIT-BD/M13

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310710		Bevestigingskit voor LED driver box - complete set voor M13-montage	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets

9909-DRI

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	310897		Geïntegreerde DALI adapter 6 geleiders met geïntegreerde driver (3 fasen + sturingssysteem) (350-500 mA - max. 50 VDC)	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets
