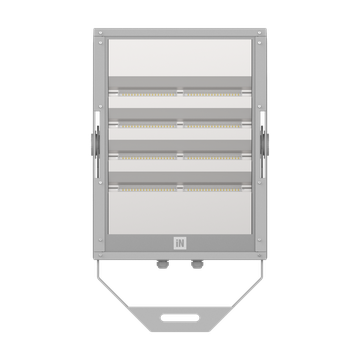

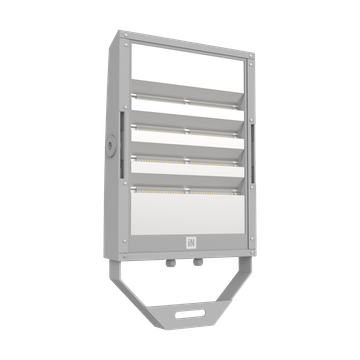

SQUARE PRO GLASS 470/2 A50/W

Bestelnr. 3104806

LED schijnwerper voor binnen en buiten bestaande uit:
- Behuizing van spuitgietaluminium gelakt met polyester poederlak ISO 9227/12944 - ISO 9223 (C5)
- Afscherming van vlak, gehard, extrahelder glas, aan de binnenkant bedrukt
- Reflectoren bijzonder hoogrenderend, van aluminium 99,99% zuiver, gepolijst, geoxideerd en zonder iridescentie
- C / I-versie met techno-polymeer reflectoren met hoogrendementsaluminisatie en beschermende oppervlaktebehandeling
- Pakking in siliconen rechtstreeks op het glas geplaatst en zonder verbindingen
- Ingebouwde elektrische aansluitingsdoos met aluminium deksel
- Pakking van aansluitdoos in siliconen tegen veroudering
- Scheurbestendige kabelklem M25x1.5 voor kabels Ø 10 - Ø 16 mm
- Lichtbron bestaande uit een combinatie van meerdere LED modules
- De LED 4000 K en 3000 K CRI≥70 series zijn standaard. Neem contact op met de afdeling verkoop voor andere kleutemperaturen en CRI
- RVS sluitklemmen
- Schroeven van roestvrij staal
- Beugel van staal gelakt met polyesterpoeder na voorafgaande thermische verzinking
- Compleet met goniometer met schaalverdeling voor de afstelling van de richting
- Het vermogen van de SQUARE PRO is inclusief het vermogen van de driver
- Zorg dat de schijnwerpers overeenkomen met de respectieve driverboxen en let daarbij op de modellen en het aantal verbindingskanalen: 2 kanalen (2CH) en 3 kanalen (3CH)
- ON-OFF, dimbare 1-10V, DALI-voedingseenheden in BOX waterdichte IP66 of op IP20 metalen platen voor inbouw in waterdichte elektrische panelen zijn beschikbaar. De elektrische verbinding tussen hen en de bijbehorende schijnwerpers moet worden gemaakt met een maximale kabellengte van 50 meter
- Alle voedingsgroepen zijn voorzien van een extra bescherming tegen piekspanningen van het netwerk tot aan 10 kV (CM en DM)

Product gegevens

ETIM Groep:

EG000027

ETIM Klasse:

EC001744

Algemene informatie

Lamphouder:

LED

Lichtbron:

LED

Nominale lichtstroom
[lm]:

72000

Reële lichtstroom
[lm]:

64987

Armatuur
wattage [W]:

470 W

Specifieke lichtstroom [lm/W]:

138

CRI:

Kleurtemperatuur [K]:

3000

Kleur /
Afwerking:

GR-94 / Grijs metallic / Structuur mat

IP waarde:

IP66

Impact resistance / impact energy:

IK07 3J xx5

Beschermingsklasse:

Optiek:

A50/W - Asymmetrische verspreidende

Nettogewicht [kg]:

26.316

Totale lengte [mm]:

560

Totale breedte [mm]:

985

Totale hoogte [mm]:

105

Mechanische eigenschappen

Vorm:

Rechthoekig

Materiaal behuizing:

Aluminium

Materiaal afscherming:

Glas

Gloeidraadtest [°C]:

850 °C

Frontale oppervlakte [m²]:

0.04

Laterale oppervlakte [m²]:

0.08

Bovenaanzicht oppervlakte [m²]:

0.42

Installatie

Plaats van toepassing:

Outdoor

Montage type:

High power schijnwerpers

Min. Omgevingstemperatuur [°C]:

-40

Max. Omgevingstemperatuur [°C]:

Min. afstand van verlichte object [m]:

1.00

Verlichtings functies

MacAdam:

Lumenbehoud:

L80B10@71000h

Distributie licht emissie:

Direct

Lumen intensiteit klasse:

G*6

Geen lichtvervuiling (ULR = 0%):

IPEA* (straat verlichting):

A++

IPEA* (terreinen, rotondes):

A5+

IPEA* (fiets-, voetpad):

A4+

IPEA* (groen):

A4+

IPEA* (historische stadscentra):

A7+

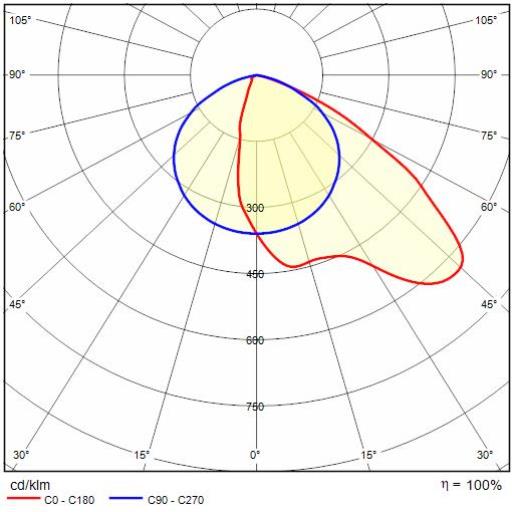

Fotometrische gegevens

Photometric Lvk SQUARE PRO GLASS 470/2 A50/W 1

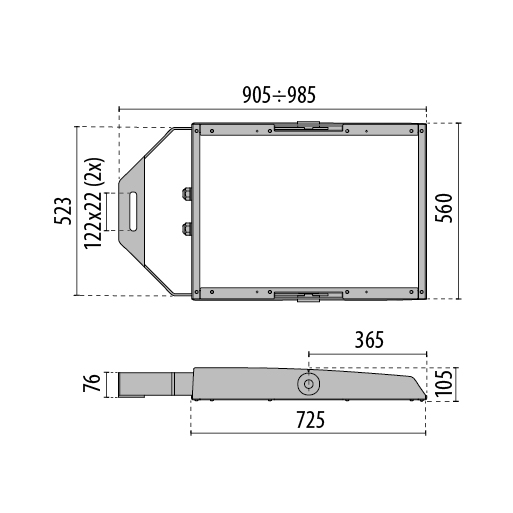

Technische tekening

Tech Design SQUARE PRO GLASS 470/2 A50/W 1++

Voorschakelapparatuur

Drivers box IP66 - SQUARE PRO GLASS 470/2 - S/W - A50/W

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	3104828		Drivers box 470 W - 1.1A - 2CH - DALI - 220-240 V 50/60 Hz	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets Downloads Documentation: SQUARE PRO GLASS - 3104828

Drivers unit IP20 - SQUARE PRO GLASS 470/2 - S/W - A50/W

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	3104830		Drivers unit 470 W - 1.1A - 2CH - DALI - 220-240 V 50/60 Hz	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets Downloads Documentation: SQUARE PRO GLASS - 3104830

Optionele accessoires

SQUARE PRO GLASS A50/W

	Bestelnr.	Kleur / Afwerking	Omschrijving	Downloads
	3105479		Lichthoed SQUARE PRO GLASS A50/W	Toevoegen aan Technische DatasheetsVerwijderen uit Technische Datasheets Downloads Documentation: SQUARE PRO GLASS - 3105479
