DL SQUARE MAXI

Kod 3109003

Wpuszczany, modułowy, downlight LED do zastosowań wewnętrznych:
- Oprawa składa się z: modułu LED, radiatora odlewanego ciśnieniowo, odbłyśnika ze zintegrowanym pierścieniem, dyfuzora i zewnętrznej jednostki zasilającej
- Wszystkie komponenty można w późniejszym czasie wymieniać bez użycia narzędzi
- Zintegrowany dyfuzor z optymalną dyfuzją gwarantuje wysoką równomierność oświetlenia
- Efektywny system zarządzania termicznego przy użyciu radiatora FAST(Flexible Air Stream Technology)
- Oprawa kompletna w zasilacz
- Układ awaryjny 1h
- Układ awaryjny 3h
- Do paneli sufitowych o grubości od 1 do 25 mm
- Szybki i łatwy montaż bez użycia narzędzi
Akcesoria:
- Modułowy odbłyśnik metalizowany z rastrem radialnym, ze zintegrowanym, metalizowanym pierścieniem z ABS
- Modułowy odbłyśnik z tworzywa ABS w kolorze białym zintegrowany z modułem LED dla neutralnego odbicia światła z pierścieniem matowym z tworzywa sztucznego (IP54)

Dane produktu

Grupa ETIM:

EG000027

Klasa ETIM:

EC001744

Informacje ogólne

Oprawka:

LED

Źródło światła:

LED

Emisja nominalna
[lm]:

3500

Realna emisja oprawy
[lm]:

3130

Moc
oprawy [W]:

21 W

Skuteczność świetlna [lm/W]:

149

CRI:

Temperatura
barwowa [K]:

4000

Kolor /
Wykończenie:

SL-10 / Srebrny / Wytłaczany

Stopień
szczelności IP:

IP20

IP powyżej/poniżej sufitu podwieszanego:

IP20/IP44

Impact resistance / impact energy:

IK07 2J xx5

Klasa ochrony:

Optyka:

C/EW - Obrotowosymetryczna ekstra szeroka

Kąt
optyki:

2 x 42°

Waga netto [kg]:

1.784

Całkowita długość [mm]:

225

Całkowita szerokość [mm]:

225

Całkowita wysokość [mm]:

Wymiary otworu montażowego [mm]:

210 X 210

Minimalna głębokość montażu [mm]:

Właściwości mechaniczne

Kształt:

Kwadratowy 150 ≤ x ≤ 300 mm

Materiał korpusu:

Aluminium

Materiał dyfuzora:

Opal plastic

Test rozżarzonym drutem [°C]:

650 °C

Właściwości elektryczne

Rodzaj zasilania:

AC/DC

Napięcie wejściowe [V AC]:

220/240

Częstotliwość wejściowa [Hz]:

0/50/60

Współczynnik mocy / COS Φ:

>0.9

Napięcie wejściowe [V DC]:

176/280

Prąd rozruchowy [A/μs]:

16 / 226

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Instalacja

Obszar zastosowań:

Oświetlenie wewnętrzne

Rodzaj instalacji:

Downlight

Min. temperatura otoczenia [°C]:

Max. temperatura otoczenia [°C]:

Charakterystyka światła

MacAdam:

Utrzymanie strumienia świetlnego:

L80B10@50000h

Rozkład emisji światła:

Direct

UGR max.:

22.0

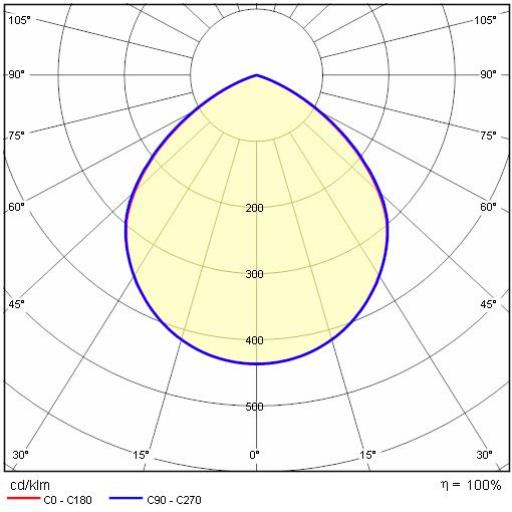

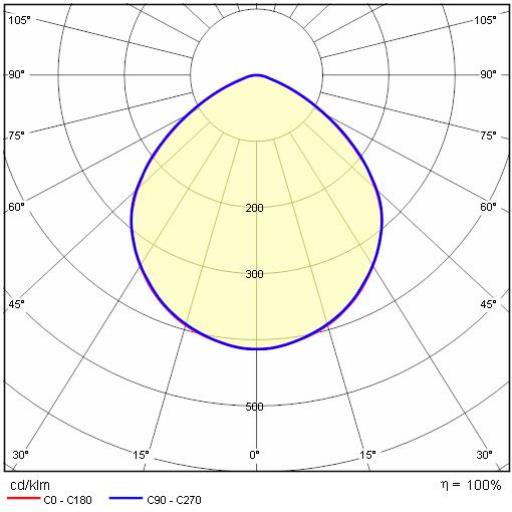

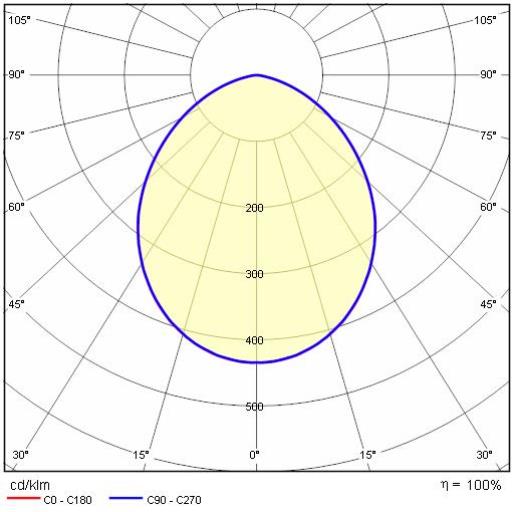

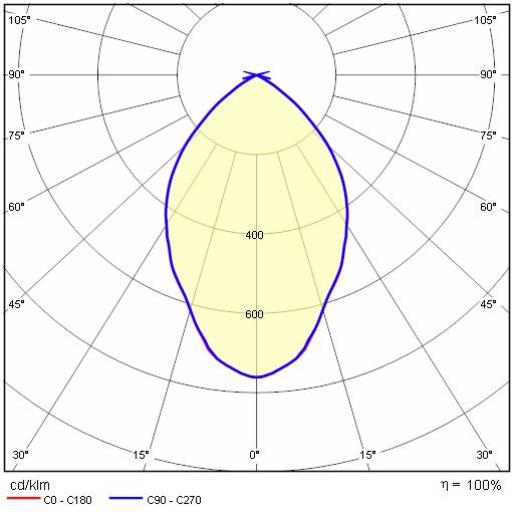

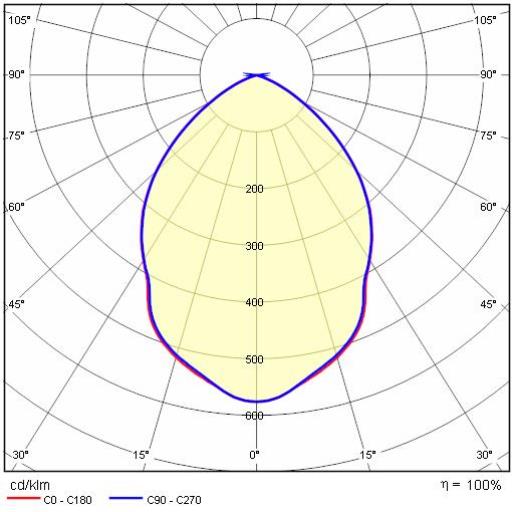

Wykres światłości

Rysunek techniczny

Akcesoria opcjonalne

DL SQUARE MAXI

Kod	Opis	Pobierz
3109020	Metalizowany odbłyśnik z rastrem Louvre DL SQUARE MAXI	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
3109018	Biały odbłyśnik DL SQUARE MAXI	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
3109021	Biały odbłyśnik (IP54) DL SQUARE MAXI	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
3109019	Czarny odbłyśnik DL SQUARE MAXI	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
