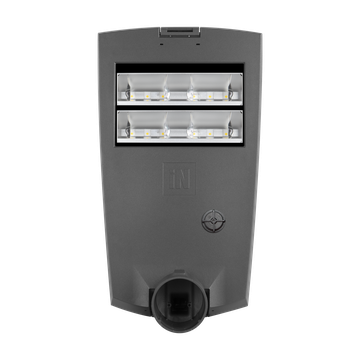

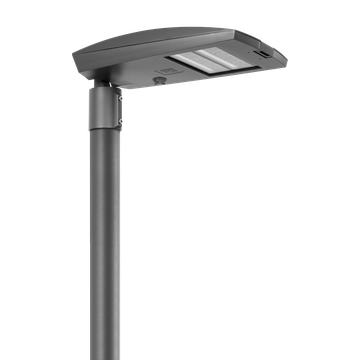

KREOS SR/100 ZHAGA

Kod 3118638

Seria opraw ulicznych LED:
- Korpus i pokrywa z odlewu aluminiowego malowanego proszkowo po powierzchniowej obróbce chemicznej ISO 9227/12944 - ISO 9223 (C5)
- Uchwyt mocujący na słup z malowanego na popielato odlewu aluminiowego, nadający się do słupów Ø 60 / 76 mm
- Wysokowydajne odbłyśniki z niezwykle czystego aluminium, z połyskiem i oksydowanego, poddawanego dodatkowo obróbce PVD silver 99,99%. Pozwalają na uzyskanie powierzchni o współczynniku odbicia powyżej 97%, bez opalizacji
- Dostępne optyki: SR/075 dla wąskich dróg, ze stosunkiem L/H (szerokość drogi/ wysokość słupa) do 0,75; SR/100 dla dróg dwukierunkowych ze stosunkiem L/H równym 1; SR/125 dla dróg szerokich, ze stosunkiem L/H równym 1,25; SR/150 dla dróg szerokich ze stosunkiem L/H równym 1,5
- Zgodne z normami UNI 10819 dotyczącymi zanieczyszczenia światłem
- Uszczelka silikonowa o dużej sprężystości
- Klosz z ekstra jasnego, płaskiego, hartowanego szkła bezpiecznego
- Rozłącznik sieci, automatycznie odłączający zasilanie, gdy pokrywa oprawy jest otwarta
- W komplecie z zatrzaskiem z wytłaczanego odlewu aluminiowego i ze sprężyną ze stali nierdzewnej. Dzięki niemu można sprawnie i bez korzystania z narzędzi otwierać oprawę w celu konserwacji
- Zdejmowana listwa do mocowania komponentów, wykonana z ocynkowanej blachy stalowej
- Oprawa kompletna w zasilacz
- W komplecie z dodatkowym urządzeniem zabezpieczającym przed przepięciami do 10 kV (CM/DM)
- W komplecie kabel H07RN-F 2x1,5 mm² lub H07RN-F 4x1,5 mm² do wersji z funkcją ściemniania, o długości 1 m, umożliwiający podłączenie do sieci bez otwierania korpusu oświetleniowego
- Śruby zamykające ze stali nierdzewnej inox
- Wersje NEMA występują w komplecie z NEMA SOCKET, podłączonym do regulowanego sterownika DALI oraz ze złączką zwartą, szczelną, umożliwiającą działanie oprawy w trybie on-off. Są to więc wersje przygotowane do montażu kompatybilnych rozwiązań SMART
- Wersje ZHAGA posiadają w komplecie gniazdo ZHAGA SOCKET umieszczone w górnej części oprawy (pozycja UP) oraz sterownik D4i. Są przystosowane do podłączenia rozwiązań "Radio Frequency node", zmierzchowych oraz innych, kompatybilnych czujników
- Istniej możliwość dostarczenia na zamówienie opraw z gniazdem ZHAGA SOCKET umieszczonym w dolnej części (pozycja DOWN) lub wariantów łączonych (pozycja UP + pozycja DOWN), umożliwiających podłączenie czujników obecności i/ lub ruchu lub rozwiązań łączonych
- Skonsultuj się z fabryką w celu uzyskania informacji o innych temperaturach barwowych i współczynnikach oddawania barw
- Dostępne są wersje z regulowanym statecznikiem DALI-2 (IEC 62386). Skonsultuj się z fabryką
- Dostępna opcja CLO (Constant light output). Skonsultuj się z fabryką

Dane produktu

Grupa ETIM:

EG000027

Klasa ETIM:

EC000062

Informacje ogólne

Oprawka:

LED

Źródło światła:

LED

Emisja nominalna
[lm]:

6288

Realna emisja oprawy
[lm]:

5122

Moc
oprawy [W]:

35 W

Skuteczność świetlna [lm/W]:

146

CRI:

Temperatura
barwowa [K]:

4000

Kolor /
Wykończenie:

AN-96 / Antracyt metalizowany / Wytłaczany

Stopień
szczelności IP:

IP66

Impact resistance / impact energy:

IK08 9J xx5

Klasa ochrony:

Optyka:

SR/100 - Uliczna

Waga netto [kg]:

6.667

Całkowita długość [mm]:

300

Całkowita szerokość [mm]:

536

Właściwości mechaniczne

Kształt:

Prostokątny

Materiał korpusu:

Aluminium

Materiał dyfuzora:

Szkło

Test rozżarzonym drutem [°C]:

960 °C

Powierzchnia frontowa [m²]:

0.02

Powierzchnia boczna [m²]:

0.05

Powierzchnia górna [m²]:

0.15

Właściwości elektryczne

Rodzaj zasilania:

AC/DC

Napięcie wejściowe [V AC]:

220/240

Częstotliwość wejściowa [Hz]:

0/50/60

Współczynnik mocy / COS Φ:

>0.95

Napięcie wejściowe [V DC]:

176/280

Ochrona przeciwprzepięciowa | Wspólny [kV]:

10.000000

Ochrona przeciwprzepięciowa | Różnicowy [kV]:

10.000000

Prąd rozruchowy [A/μs]:

20 / 346

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Instalacja

Obszar zastosowań:

Outdoor

Rodzaj instalacji:

Oświetlenie uliczne

Min. temperatura otoczenia [°C]:

-40

Max. temperatura otoczenia [°C]:

Charakterystyka światła

MacAdam:

Utrzymanie strumienia świetlnego:

L90B10@100000h

Rozkład emisji światła:

Direct

Klasa natężenia oświetlenia:

G*3

Brak zanieczyszczenie światłem (ULR = 0%):

IPEA* (oświetlenie uliczne):

A8+

IPEA* (duże tereny, ronda):

A9+

IPEA * (ciągi pieszo - rowerowe):

A8+

IPEA* (tereny zielone):

A8+

IPEA* (zabytkowe centra miast):

A13+

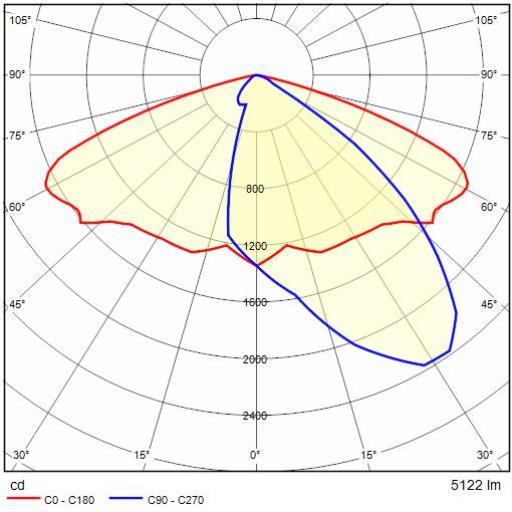

Wykres światłości

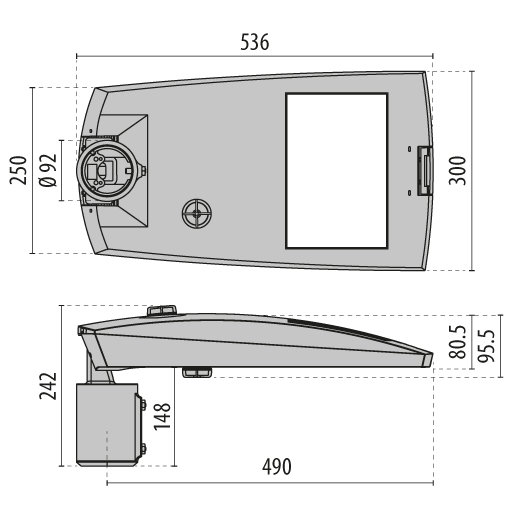

Rysunek techniczny

Akcesoria opcjonalne

KREOS

	Kod	Kolor / Wykończenie	Opis	Pobierz
	3106386		Redukcja na słup Ø 42÷46 mm	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne Downloads Pobierz: KREOS - 3106386
	14077796		Wspornik ze stali malowany proszkowo farbą poliestrową do montażu narożnego lub na ścianie	Dodaj do karty specyfikacyjneUsunąć z karty specyfikacyjne
