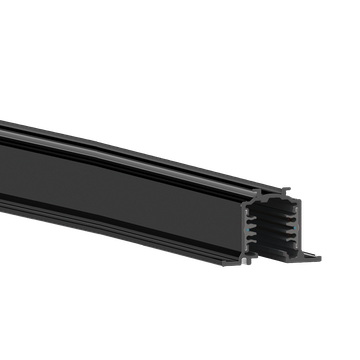

OTR TRACKS RAILS RECESSED

Código 310892

O sistema de calha trifásica é um sistema de montagem completo pensado para lojas, hipermercados, instalações públicas, museus
- Todos os designs podem ser realizados facilmente e a instalação é facilitada pela utilização de calhas e dos acessórios standard
- A montagem pode ser saliente, embebida ou suspensa e os aparelhos podem ser facilmente deslocados, trocados ou modificados
- A indicação "condutor de terra à direita, à esquerda, no lado interno ou externo" para as alimentações, as derivações angulares e em T, é baseada na posição do condutor de terra na calha. A posição do condutor de terra na calha é determinada pela direção visual. A direção visual segue o sentido de funcionamento do sistema na secção transversal da calha, cuja abertura é orientada para baixo
- Compatível com adaptadores “standard” 3F que não utilizam DIM
- O sistema de calha OTR é um sistema misto trifásico com dois condutores adicionais para a gestão de qualquer sinal (por exemplo, DIM 1-10 V, DALI, DMX, LON, EIB, etc)

Dados do produto

Grupo ETIM:

EG000030

Classe ETIM:

EC000101

Informações gerais

Fonte de luz:

Cor /
Acabamento:

BK-81 / Preto / Gofrado

Óptica:

-

Peso líquido [kg]:

3.41

Comprimento global [mm]:

3000

Largura global [mm]:

52

Altura global [mm]:

38

Instalação

Âmbito de aplicação:

Indoor

Tipo de instalação:

Projetores para calha eletrificada

Temperatura ambiente mín. [°C]:

0

Caraterísticas de iluminação

Desenho técnico

Acessórios obrigatórios

9001 - OTR END - FEED RIGHT

	Código	Cor / Acabamento	Description	Downloads
	310752		Topo de alimentação - L - chave mecânica à direita/ligação à terra esquerda	Adicionar à ficha técnicaRetirar da ficha técnica

9002 - OTR END - FEED LEFT

	Código	Cor / Acabamento	Description	Downloads
	310753		Topo de alimentação - R - chave mecânica à esquerda/ligação à terra direita	Adicionar à ficha técnicaRetirar da ficha técnica

9003 - OTR TK CONNECTOR

	Código	Cor / Acabamento	Description	Downloads
	310711		União eletrificada	Adicionar à ficha técnicaRetirar da ficha técnica

9003-M - OTR TK CONNECTOR ONLY MECHA

	Código	Cor / Acabamento	Description	Downloads
	310664		União isolada	Adicionar à ficha técnicaRetirar da ficha técnica

9010 - OTR MIDDLE-FEED

	Código	Cor / Acabamento	Description	Downloads
	310818		Alimentação central	Adicionar à ficha técnicaRetirar da ficha técnica

9018 - OTR FLEXIBLE CORNER

	Código	Cor / Acabamento	Description	Downloads
	310847		União flexível	Adicionar à ficha técnicaRetirar da ficha técnica

9011 - OTR L - FEED INT

	Código	Cor / Acabamento	Description	Downloads
	310823		União em L - chave mecânica interna/ligação à terra externa	Adicionar à ficha técnicaRetirar da ficha técnica

9012 - OTR L - FEED EXT

	Código	Cor / Acabamento	Description	Downloads
	310824		União em L - chave mecânica externa/ligação à terra interna	Adicionar à ficha técnicaRetirar da ficha técnica

9013 - OTR T - FEED EXT LEFT

	Código	Cor / Acabamento	Description	Downloads
	310850		Derivação em T - chave mecânica externa à esquerda/ligação à terra interna à direita	Adicionar à ficha técnicaRetirar da ficha técnica

9014 - OTR T - FEED EXT RIGHT

	Código	Cor / Acabamento	Description	Downloads
	310851		Derivação em T - chave mecânica externa à direita/ligação à terra interna à esquerda	Adicionar à ficha técnicaRetirar da ficha técnica

9015 - OTR T - FEED INT LEFT

	Código	Cor / Acabamento	Description	Downloads
	310852		Derivação em T - chave mecânica interna à esquerda/ligação à terra externa à direita	Adicionar à ficha técnicaRetirar da ficha técnica

9016 - OTR T - FEED INT RIGHT

	Código	Cor / Acabamento	Description	Downloads
	310853		Derivação em T - chave mecânica interna à direita/ligação à terra externa à esquerda	Adicionar à ficha técnicaRetirar da ficha técnica

9017 - OTR X - FEED

	Código	Cor / Acabamento	Description	Downloads
	310873		União em X	Adicionar à ficha técnicaRetirar da ficha técnica

9001 - R/6

	Código	Cor / Acabamento	Description	Downloads

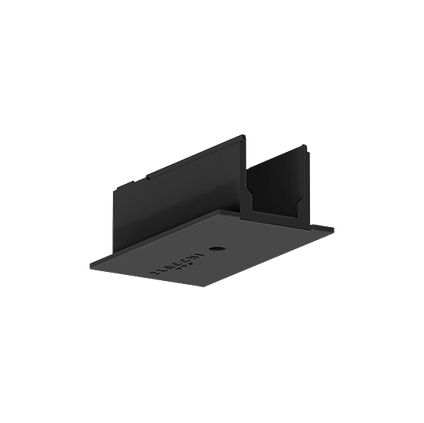

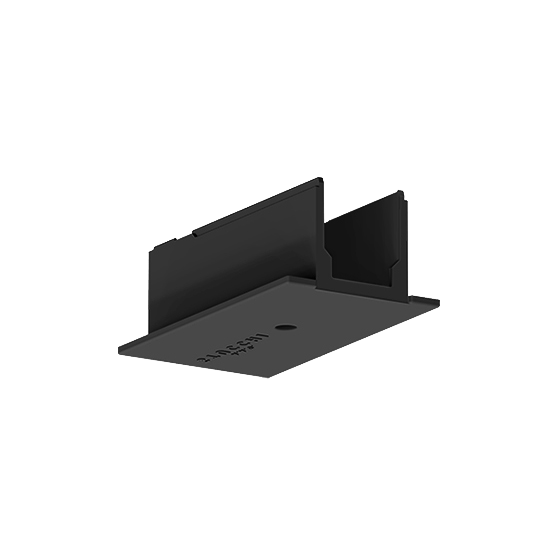

	310672		Cobertura do teto falso para a borda	Adicionar à ficha técnicaRetirar da ficha técnica

9010-R/6

	Código	Cor / Acabamento	Description	Downloads

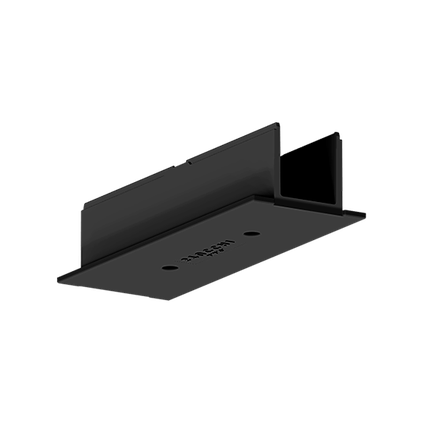

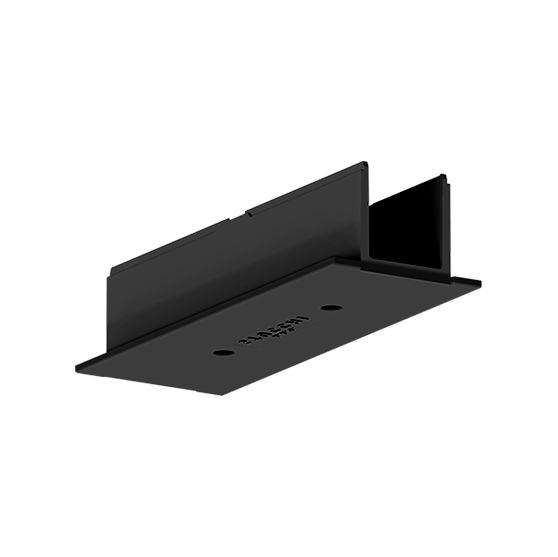

	310675		Cobertura do teto falso para a união direta	Adicionar à ficha técnicaRetirar da ficha técnica

9011 - R/6

	Código	Cor / Acabamento	Description	Downloads

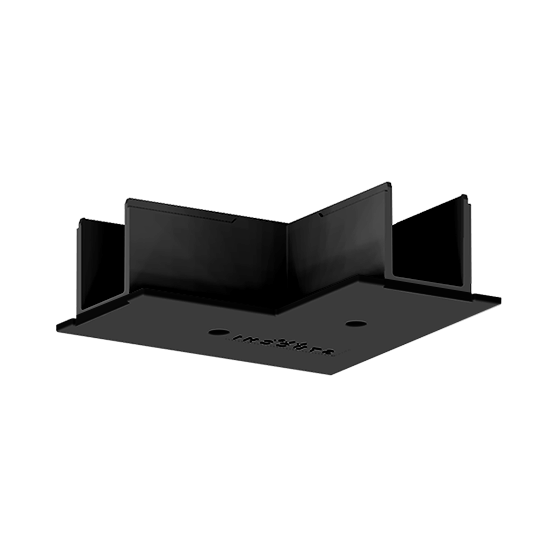

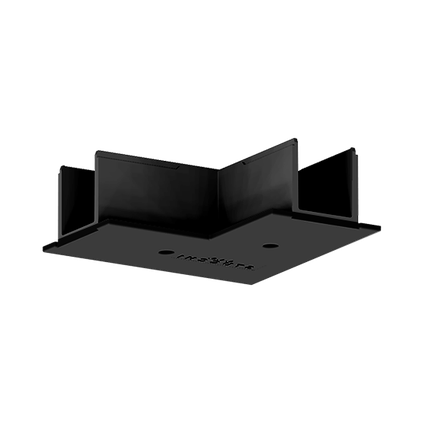

	310681		Cobertura do teto falso para a união em L	Adicionar à ficha técnicaRetirar da ficha técnica

9013 - R/6

	Código	Cor / Acabamento	Description	Downloads

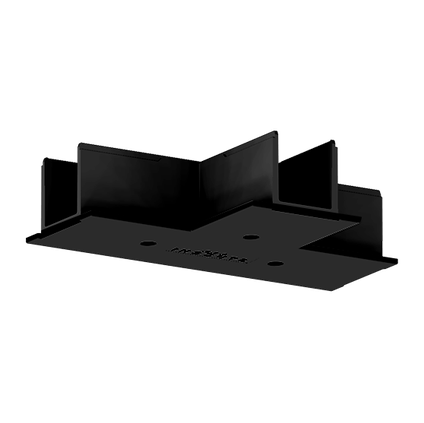

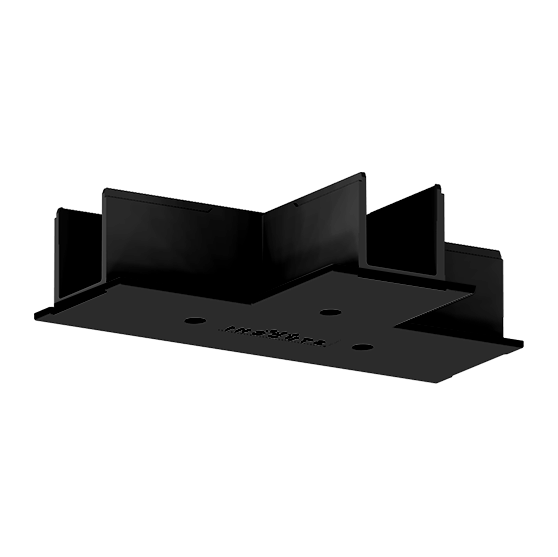

	310690		Cobertura do teto falso para a união em T	Adicionar à ficha técnicaRetirar da ficha técnica

9017 - R/6

	Código	Cor / Acabamento	Description	Downloads

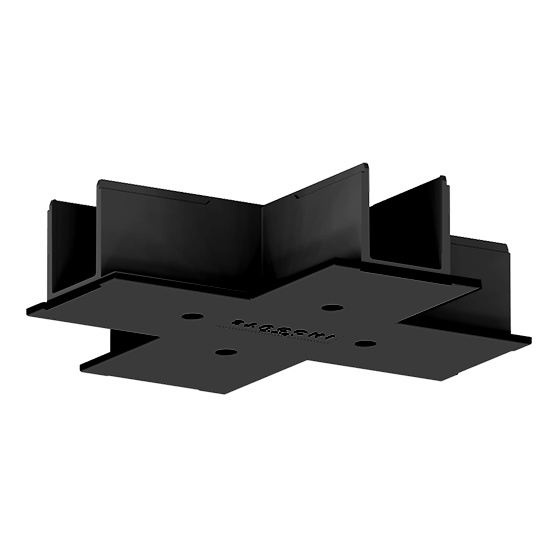

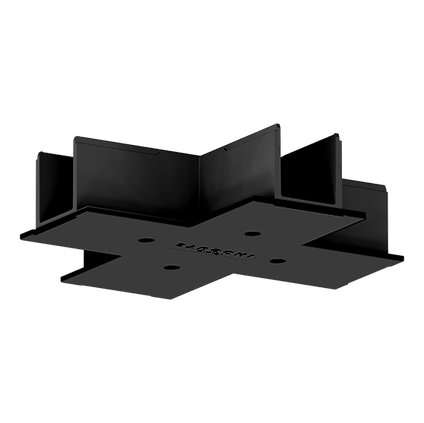

	310700		Cobertura do teto falso para a união em X	Adicionar à ficha técnicaRetirar da ficha técnica

9001 /115

	Código	Cor / Acabamento	Description	Downloads
	310580		União para a borda de alimentação	Adicionar à ficha técnicaRetirar da ficha técnica

9004-R

	Código	Cor / Acabamento	Description	Downloads
	310616		Tampa de fecho do teto falso com parafuso de bloqueio	Adicionar à ficha técnicaRetirar da ficha técnica

9000/H

	Código	Cor / Acabamento	Description	Downloads
	310628		Gancho de suspensão	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/GP

	Código	Cor / Acabamento	Description	Downloads
	310635		Isolamento para de proteção suplementar (1 m)	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/113

	Código	Cor / Acabamento	Description	Downloads
	310652		Suporte curto para suspensão (40 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/123

	Código	Cor / Acabamento	Description	Downloads
	310727		Suporte longo para suspensão a usar com união passante (100 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/313

	Código	Cor / Acabamento	Description	Downloads
	310654		Suporte curto para suspensão (25 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/333

	Código	Cor / Acabamento	Description	Downloads
	310729		Suporte longo para suspensão (180 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/132

	Código	Cor / Acabamento	Description	Downloads
	310642		Suporte para fixação no teto para suspensão	Adicionar à ficha técnicaRetirar da ficha técnica

9000/231

	Código	Cor / Acabamento	Description	Downloads
	310740		Suporte com tensor automático	Adicionar à ficha técnicaRetirar da ficha técnica

9000/312-LA

	Código	Cor / Acabamento	Description	Downloads
	311046		Suporte curto para suspensão com furo para tensor automático (35 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

9000/312-SV

	Código	Cor / Acabamento	Description	Downloads
	311049		Suporte curto para suspensões com furo para cabo com terminal em esfera (35 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

9000/322-LA

	Código	Cor / Acabamento	Description	Downloads
	311052		Suporte médio para suspensões com furo para tensor automático (100 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

9000/322-SV

	Código	Cor / Acabamento	Description	Downloads
	311055		Suporte médio para suspensões com furo para cabo com terminal em esfera (100 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

9000/332-LA

	Código	Cor / Acabamento	Description	Downloads
	310754		Suporte longo para suspensões com furo para tensor automático a usar com união passante (180 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

9000/332-SV

	Código	Cor / Acabamento	Description	Downloads
	311078		Suporte longo para suspensões com furo para cabo com terminal de esfera a usar com união passante (180 mm)	Adicionar à ficha técnicaRetirar da ficha técnica

9000-KIT4 - 1,5 m

	Código	Cor / Acabamento	Description	Downloads
	310801		Roseta metálica esférica com furo, cabo de aço Ø 1,5 mm, comprimento 1,5 m com extremidade esférica, com tensor automático	Adicionar à ficha técnicaRetirar da ficha técnica

9000-KIT4 - 3 m

	Código	Cor / Acabamento	Description	Downloads
	310805		Roseta metálica esférica com furo, cabo de aço Ø 1,5 mm, comprimento 3 m com extremidade esférica, com tensor automático	Adicionar à ficha técnicaRetirar da ficha técnica

9000-KIT4 - 5 m

	Código	Cor / Acabamento	Description	Downloads
	310831		Roseta metálica esférica com furo, cabo de aço Ø 1,5 mm, comprimento 5 m com extremidade esférica, com tensor automático	Adicionar à ficha técnicaRetirar da ficha técnica

9000/216

	Código	Cor / Acabamento	Description	Downloads
	310644		Roseta metálica esférica com furo	Adicionar à ficha técnicaRetirar da ficha técnica

9009

	Código	Cor / Acabamento	Description	Downloads
	310749		Adaptador DALI com 6 condutores (3 fases + sistema de controlo) (carga máxima 100 N = 10,2 kg)	Adicionar à ficha técnicaRetirar da ficha técnica

9009-4

	Código	Cor / Acabamento	Description	Downloads
	310721		Adaptador com 4 condutores (3 fases) (carga máxima 100 N = 10,2 kg)	Adicionar à ficha técnicaRetirar da ficha técnica

S-9209

	Código	Cor / Acabamento	Description	Downloads
	310757		Adaptador DALI assimétrico com 6 condutores (3 fases + sistema de controlo) (carga máxima 100 N = 10,2 kg)	Adicionar à ficha técnicaRetirar da ficha técnica

9209-4

	Código	Cor / Acabamento	Description	Downloads
	310732		Adaptador assimétrico com 4 condutores (3 fases) (carga máxima 100 N = 10,2 kg)	Adicionar à ficha técnicaRetirar da ficha técnica

9409-4

	Código	Cor / Acabamento	Description	Downloads
	311058		Adaptador assimétrico com 4 condutores (3 fases) (carga máxima 50 N = 5,1 kg)	Adicionar à ficha técnicaRetirar da ficha técnica

9409-4-DRI

	Código	Cor / Acabamento	Description	Downloads
	311061		Adaptador compacto com 4 condutores e driver integrado (3 fases) (100-850 mA - máx. 40 VCC)	Adicionar à ficha técnicaRetirar da ficha técnica

9909-4-DRI

	Código	Cor / Acabamento	Description	Downloads
	310886		Adaptador integrado com 4 condutores e driver integrado (3 fases) (100-850 mA - máx. 40 VCC)	Adicionar à ficha técnicaRetirar da ficha técnica

9000/BR

	Código	Cor / Acabamento	Description	Downloads
	310828		Placa para a fixação do adaptador no teto falso (sem usar a calha)	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/D

	Código	Cor / Acabamento	Description	Downloads
	310609		Porca para conetor M10	Adicionar à ficha técnicaRetirar da ficha técnica
	310610		Porca para conetor M13	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000

	Código	Cor / Acabamento	Description	Downloads
	310638		Conetor M10 em alumínio para adaptador	Adicionar à ficha técnicaRetirar da ficha técnica
	310639		Conetor M13 em alumínio para adaptador	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/SC

	Código	Cor / Acabamento	Description	Downloads
	310662		Conetor M10 em alumínio sem abraçadeira para adaptador	Adicionar à ficha técnicaRetirar da ficha técnica
	310663		Conetor M13 em alumínio sem abraçadeira para adaptador	Adicionar à ficha técnicaRetirar da ficha técnica

S-9000/FI

	Código	Cor / Acabamento	Description	Downloads
	310648		Conetor M10 em alumínio com rosca interna para adaptador	Adicionar à ficha técnicaRetirar da ficha técnica

9009/T-INS

	Código	Cor / Acabamento	Description	Downloads
	310862		Alavanca para cablagem do adaptador	Adicionar à ficha técnicaRetirar da ficha técnica

9009/T-HAN

	Código	Cor / Acabamento	Description	Downloads
	310846		Manga para inserção na cablagem do adaptador	Adicionar à ficha técnicaRetirar da ficha técnica

9009/51

	Código	Cor / Acabamento	Description	Downloads
	310656		Anel de alumínio com parafuso de bloqueio para evitar a rotação dos conetores dos adaptadores	Adicionar à ficha técnicaRetirar da ficha técnica

9209/IP40

	Código	Cor / Acabamento	Description	Downloads
	310589		Invólucro IP40 para adaptador assimétrico	Adicionar à ficha técnicaRetirar da ficha técnica

9209/20

	Código	Cor / Acabamento	Description	Downloads
	310583		Bloqueador de cabo interno para adaptador assimétrico	Adicionar à ficha técnicaRetirar da ficha técnica

9909-DRI/11

	Código	Cor / Acabamento	Description	Downloads
	310598		Anel de atrito em plástico para adaptador retrátil	Adicionar à ficha técnicaRetirar da ficha técnica

9909/M10

	Código	Cor / Acabamento	Description	Downloads
	310731		Terminal M10 para adaptador retrátil	Adicionar à ficha técnicaRetirar da ficha técnica

9209/BD-M

	Código	Cor / Acabamento	Description	Downloads
	310719		Caixa para driver LED. A usar com adaptador assimétrico 9209.... Dimensão máx. para alojamento do driver: 116x52x30 mm	Adicionar à ficha técnicaRetirar da ficha técnica

9209/BD-L

	Código	Cor / Acabamento	Description	Downloads
	310723		Caixa para driver LED. A usar com adaptador assimétrico 9209.... Dimensão máx. para alojamento do driver: 162x52x30 mm	Adicionar à ficha técnicaRetirar da ficha técnica

9209-BD/3

	Código	Cor / Acabamento	Description	Downloads
	310607		Tampa em plástico e parafusos para os conetores da caixa do driver LED	Adicionar à ficha técnicaRetirar da ficha técnica

9209-BD

	Código	Cor / Acabamento	Description	Downloads
	310669		Conetor M10 em alumínio para a caixa do driver LED	Adicionar à ficha técnicaRetirar da ficha técnica
	310670		Conetor M13 em alumínio para a caixa do driver LED	Adicionar à ficha técnicaRetirar da ficha técnica

9209-BD-10/4

	Código	Cor / Acabamento	Description	Downloads
	310594		Redutor para conetor M10 para a caixa do driver LED	Adicionar à ficha técnicaRetirar da ficha técnica

9209-BD-13/4

	Código	Cor / Acabamento	Description	Downloads
	310596		Redutor para conetor M13 para a caixa do driver LED	Adicionar à ficha técnicaRetirar da ficha técnica

DRV BX KIT-BD/M10

	Código	Cor / Acabamento	Description	Downloads
	310707		Kit para caixa do driver LED - conjunto completo para fixação M10	Adicionar à ficha técnicaRetirar da ficha técnica

DRV BX KIT-BD/M13

	Código	Cor / Acabamento	Description	Downloads
	310709		Kit para caixa do driver LED - conjunto completo para fixação M13	Adicionar à ficha técnicaRetirar da ficha técnica

9909-DRI

	Código	Cor / Acabamento	Description	Downloads
	310895		Adaptador integrado DALI com 6 condutores e driver integrado (3 fases + sistema de controlo) (350-500 mA - máx. 50 VCC)	Adicionar à ficha técnicaRetirar da ficha técnica
