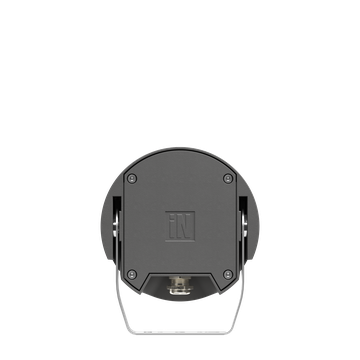

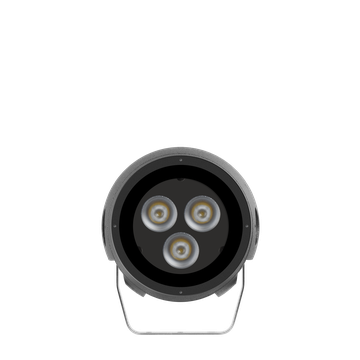

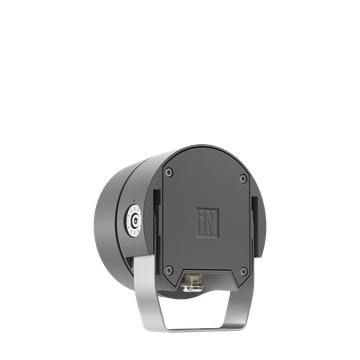

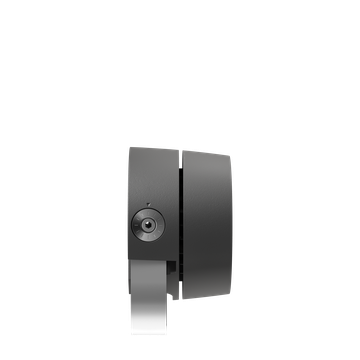

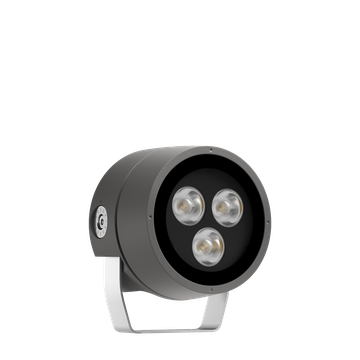

TYK+ 15 ELL
TYK+ 15 ELL
TYK+ 15 ELL
TYK+ 15 ELL
TYK+ 15 ELL - 1
TYK+ 15 ELL - 2
TYK+ 15 ELL - 3
TYK+ 15 ELL - 4
TYK+ 15 ELL - 5

TYK+ 15 ELL

Artikelnummer LTS1603FK927
  • LED-Scheinwerfer für den Außen- und Innenbereich, bestehend aus:
  • - Leuchtenkörper bestehend aus zwei getrennten Kammern, die eine maximale Wärmeableitung von den elektronischen Teilen und LEDs gewährleisten. Hergestellt aus Aluminiumdruckguss, lackiert mit Polyesterpulverbeschichtung ISO 9227/12944 - ISO 9223 (C5)
  • - Diffusor aus extrahellem gehärtetem Flachglas, mit innen aufgebrachtem Siebdruck
  • - Diffusor ist durch hochtemperaturbeständigen Silikonkleber, fest mit dem Gehäuse versiegelt
  • - Optik aus Technopolymer-Linsen mit erhöhter Lichtdurchlässigkeit
  • - Optische Einheit, die speziell für die Architekturbeleuchtung entwickelt wurde; die Kombination von intern entwickelten Optiken und Lichtquellen ermöglicht eine präzise Lichtverteilung ohne Farbabweichung
  • - Hochelastische, verschleißfeste Silikondichtung
  • - Kabelverschraubung aus vernickeltem Messing M20x1.5 für Kabel mit Ø 10-14 mm
  • - Äußere Schrauben aus Edelstahl
  • - Halterung zur Wandmontage aus Edelstahl
  • - Inkl. Goniometer aus Edelstahl zur Richtungseinstellung

Produktdaten

ETIM-Gruppe:
EG000027
ETIM-Klasse:
EC001744

Allgemeine Eigenschaften

Fassung:
LED
Leuchtmittel:
LED
LED-Nennlichtstrom
[lm]:
1824
Leuchtenlichtstrom
[lm]:
825
Leistung [W]:
24 W
Lichtausbeute [lm/W]:
34
CRI:
90
Farbtemperatur [K]:
2700
Farbe /
Veredelung:
AN-96 / Metallic-Anthrazit / Strukturiert
Schutzart
IP:
IP66
Schlagfestigkeit / Schlagenergie:
IK07 4J xx5
Schutzklasse:
I
Optik:
ELL - Ellipsenförmige
Abstrahlwinkel:
35°x65°
Nettogewicht [kg]:
1.962
Gesamte Durchmesser [mm]:
160
Gesamte Länge [mm]:
160
Gesamte Breite [mm]:
102
Gesamte Höhe [mm]:
190

Mechanische Eigenschaften

Bauform:
Rund 150 ≤ x ≤ 300 mm
Gehäusematerial:
Aluminium
Diffusormaterial:
Glas
Glühfadentest [°C]:
650 °C
Frontale Windangriffsfläche [m²]:
0.02
Seitliche Windangriffsfläche [m²]:
0.02
Obere Windangriffsfläche [m²]:
0.02

Elektrische Eigenschaften

Spannungsart:
AC
Eingangsspannung [V AC]:
220/240
Eingangsfrequenz [Hz]:
50/60
Leistungsfaktor / COS Φ:
>0.9
Einschaltstrom [A/μs]:
5 / 70
C10 1.5 mm²:
30
C16 2.5 mm²:
40
B10 1.5 mm²:
20
B16 2.5 mm²:
30

Installation

Anwendungsbereich:
Außenbeleuchtung
Montageart:
Strahler
Min. Umgebungstemperatur [°C]:
-20
Max. Umgebungstemperatur [°C]:
40
Glastemperatur [°C]:
58
Mindestabstand zum beleuchteten Objekt [m]:
0.50

Lichteigenschaften

MacAdam:
3
Lumen maintenance:
L90B10@75000h
Verteilung der Lichtemission:
Direct
Lichtstärkeklasse:
G*6
Keine Lichtverschmutzung (ULR = 0%):

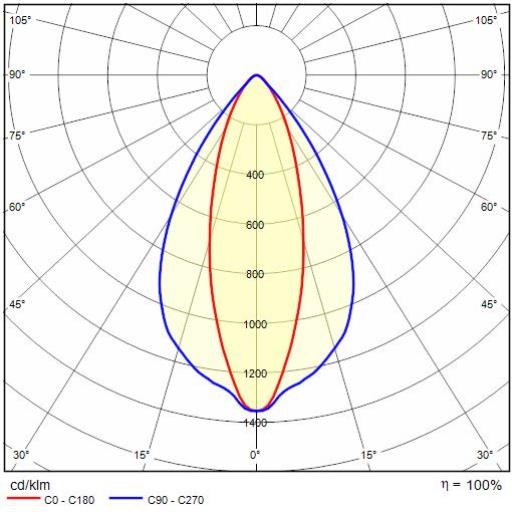

Photometrische Daten

Photometric Lvk TYK+ 15 ELL 1

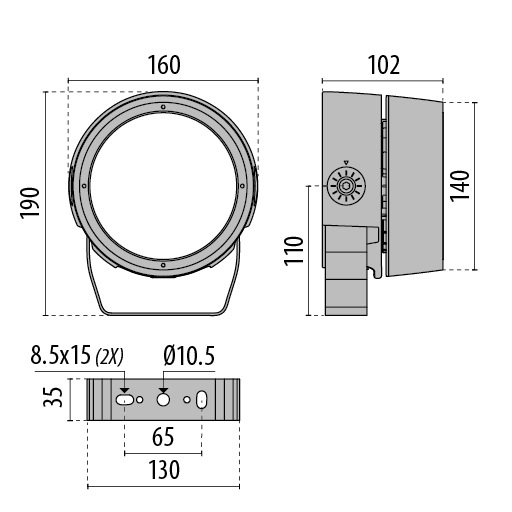

Technische Zeichnung

Tech Design TYK+ 15 ELL 1++

Optionales Zubehör

TYK+ 15

Artikelnummer Farbe /
Veredelung		 Beschreibung Downloads
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Ø 60-76 mm 1 Leuchte
14029094
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Ø 60-76 mm 1 Leuchte
Downloads
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Durchm. Ø 60-76 mm 2 entgegengesetzten Leuchten
14047194
Gleitlagerung aus lackiertem Aluminium für Installation auf Maste Durchm. Ø 60-76 mm 2 entgegengesetzten Leuchten
Downloads
Gleitlagerung aus lackiertem Aluminium, geeignet für Masten mit Ø 90 mm
14099696
Gleitlagerung aus lackiertem Aluminium, geeignet für Masten mit Ø 90 mm
Downloads
Gleitlagerung aus lackiertem Aluminium, geeignet für Masten mit Ø 60 mm
14099896
Gleitlagerung aus lackiertem Aluminium, geeignet für Masten mit Ø 60 mm
Downloads
Bi-axialer Drehbügel für Backe
3107473
Bi-axialer Drehbügel für Backe
Downloads
Erdspieß
700191
Erdspieß

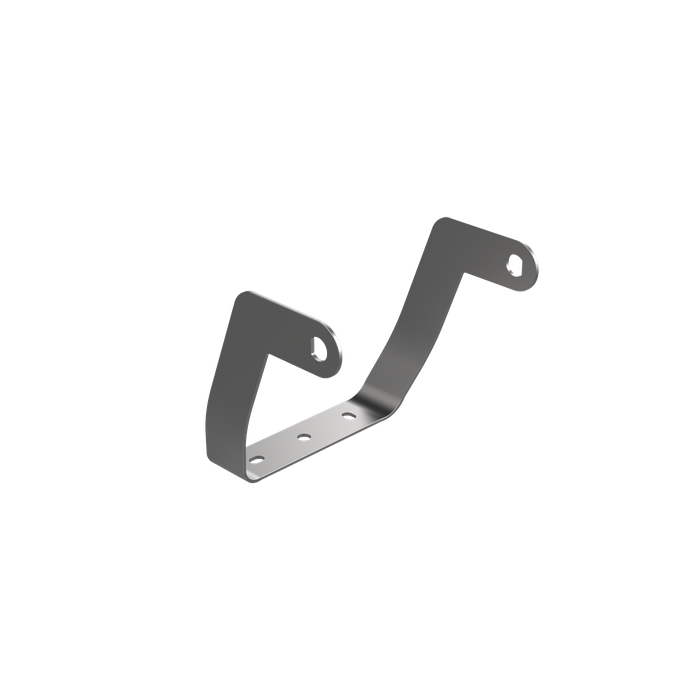

Bügel Extrarotation +55°/-90°
LTS1A2533
Bügel Extrarotation +55°/-90°
Downloads

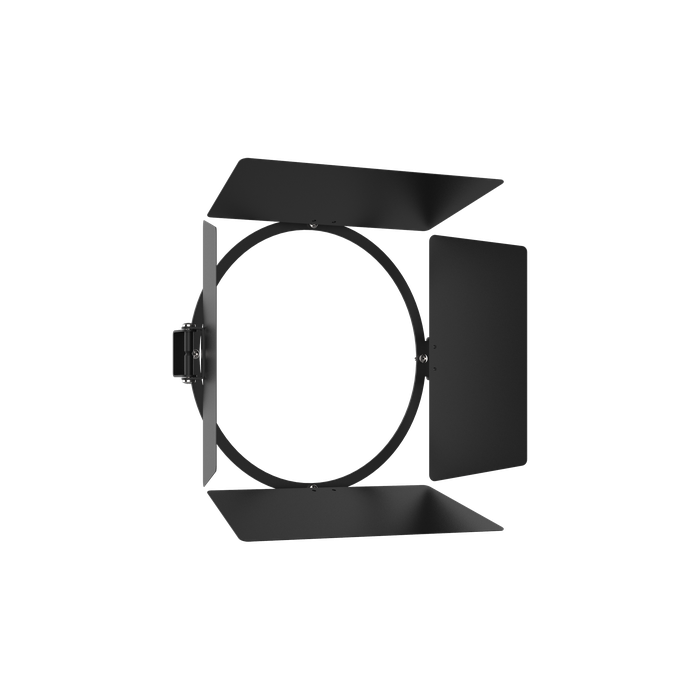

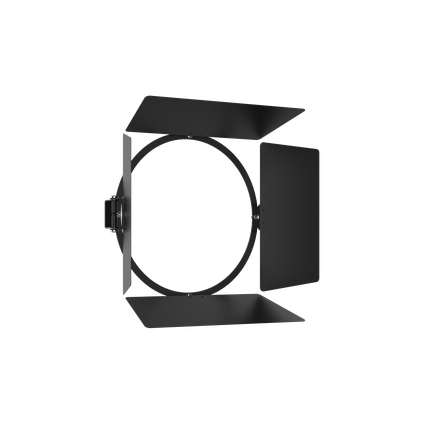

Flügelblende aus schwarz lackiertem Stahlblech
LTS1A3561
Flügelblende aus schwarz lackiertem Stahlblech
Downloads

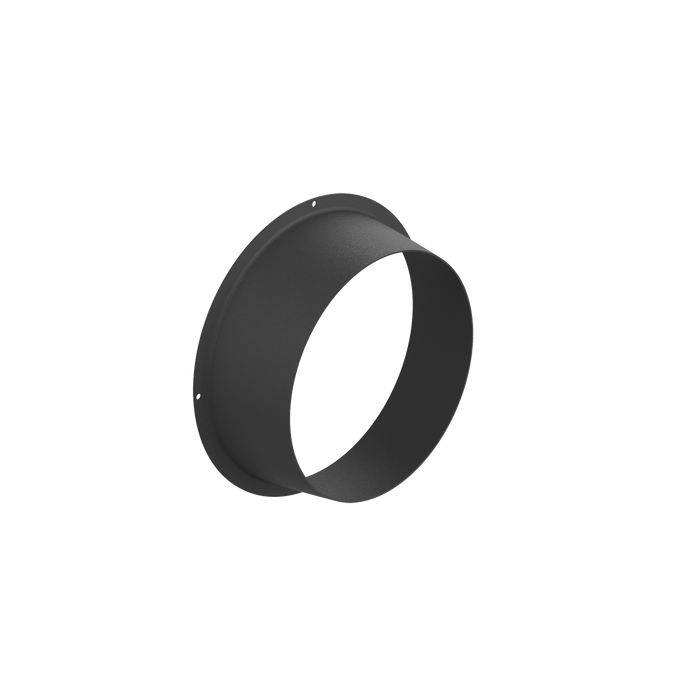

Blendschutz-Röhrenschirm
LTS1A3571
Blendschutz-Röhrenschirm
Downloads
