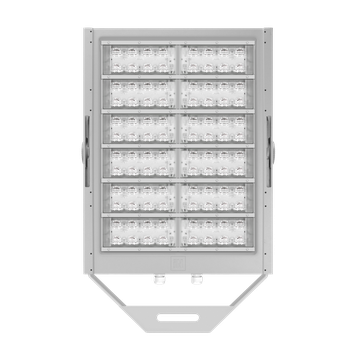

SQUARE PRO 96/4 A/I

Code 3119531

Projecteur LED haute puissance pour éclairage intérieur et extérieur, comprenant:
- Corps en aluminium moulé sous pression peint par poudre polyester ISO 9227/12944 - ISO 9223 (C5)
- Groupe optique se composant de lentilles en technopolymère de transmittance élevée de la lumière
- Joint en silicone anti vieillissement
- Boîtier électrique de connexion incorporé avec couvercle en aluminium
- Presse-étoupe à amarrage M25x1,5 pour câbles Ø 10 à Ø 16 mm
- Source lumineuse composée de l'association de plusieurs modules LED
- Consultez notre service des ventes pour d'autres températures de couleur (CCT) et indice de rendu chromatiques (IRC)
- Vis de fixation en acier inoxydable
- Étrier en acier peint par poudre polyester après galvanisation à chaud
- Équipé d'un goniomètre gradué pour le réglage de l'orientation
- La puissance de SQUARE PRO inclut les pertes de l'unité d'alimentation
- Les versions SQUARE PRO 4CH ne sont pas compatibles avec le verre de protection
- Pour alimenter le SQUARE PRO n'utiliser que les groupes d'alimentation disponibles comme accessoires
- Disponibilité de groupes d'alimentation ON-OFF, dimmables DALI et DMX-RDM dans un BOX étanche IP66 ou sur une plaque métallique IP20 à incorporer dans un tableau électrique étanche. Le branchement électrique entre les groupes et les projecteurs doit être réalisé avec un câble d’une longueur de 50 mètres au maximum
- Les projecteurs doivent être combinés correctement avec les groupes d'alimentation, tout en faisant attention au nombre de canaux de connexion : 2 canaux (2CH), 3 canaux (3CH) ou 4 canaux (4CH)
- Tous les groupes d'alimentation sont fournis avec un dispositif supplémentaire de protection pour des surtensions de réseau allant jusqu'à 10 kV (CM et DM)

Données du produit

Groupe ETIM:

EG000027

Classe ETIM:

EC001744

Caractéristiques générales

Douille:

LED

Source lumineuse:

LED

Flux nominal
[lm]:

162006

Flux réel
[lm]:

134650

Puissance du
luminaire [W]:

1118 W

Efficacité lumineuse [lm/W]:

120

CRI:

Température
de couleur [K]:

5700

Couleur /
Finissage:

GR-94 / Gris métallisé / Poudrée

Degré de
protection IP:

IP66

Impact resistance / impact energy:

IK07 3J xx5

Classe de protection:

Optique:

A65/I - Asymétrique intensive

Poids net [kg]:

22.5

Longueur totale [mm]:

560

Largeur totale [mm]:

985

Hauteur totale [mm]:

Caractéristiques mécaniques

Forme:

Rectangulaire

Matériaux du boîtier:

Aluminium

Type de diffuseur:

Plastique

Essai au fil incandescent [°C]:

850 Â°C

Surface au vent frontale [m²]:

0.04

Surface au vent latérale [m²]:

0.08

Surface au vent supérieure [m²]:

0.42

Installation

Lieu d'application:

Outdoor

Type d'installation:

Projecteurs professionnels

Temperature ambiante min. [°C]:

-40

Temperature ambiante max. [°C]:

Distance min. de l'objet éclairé [m]:

1.00

Caractéristiques lumineuses

MacAdam:

Maintien du flux lumineux:

L90B10@40000h

Distribution lumineuse:

Direct

DFF - Flux direct [%]:

100

DFF - Flux indirect [%]:

Classe d'intensité lumineuse:

None

Pas de pollution lumineuse (ULR = 0%):

IPEA* (éclairage public):

A+

IPEA* (grands espaces et abords de batiments):

A3+

IPEA* (pistes cyclo-piétonnes):

A++

IPEA* (parcs et jardins):

A++

IPEA* (centres historiques):

A5+

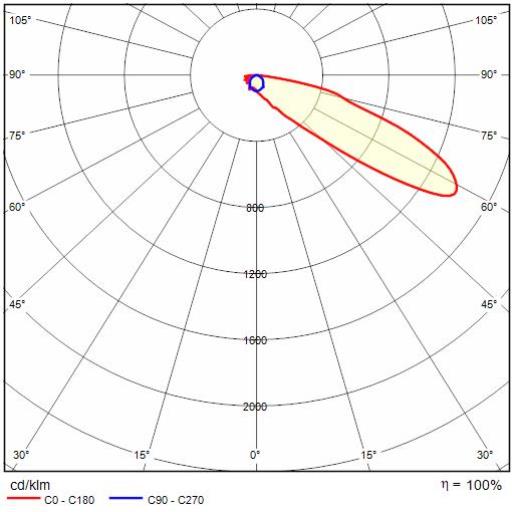

Données photométriques

Dessin technique

Boitiers d’alimentation

Drivers box IP66 - SQUARE PRO 96/4 - A/I - A/M - C/I - ELL

Code	Description	Téléchargements
14476094	Drivers box 1100 W - 1.8A - 4CH - 220-240 V 50/60 Hz	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: SQUARE PRO - 14476094
310988	Drivers box 1100 W - 1.8A - 4CH - DALI - 220-240 V 50/60 Hz	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: SQUARE PRO - 310988
3119979	DRIVER BOX 1100 W 1,8 A - 4CH - DMX 220-240 V	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: SQUARE PRO - 3119979

Drivers unit IP20 - SQUARE PRO 96/4 - A/I - A/M - C/I - ELL

	Code	Couleur / Finissage	Description	Téléchargements
	14475901		Drivers unit 1100 W - 1.8A - 4CH - 220-240 V 50/60 Hz	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: SQUARE PRO - 14475901
	3120125		DRIVER UNIT 1100 W 1,8 A - 4CH - DMX 220-240 V	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: SQUARE PRO - 3120125

Accessoires

SQUARE PRO

	Code	Couleur / Finissage	Description	Téléchargements
	14474201		Grille de protection SQUARE PRO	Ajouter à la Fiche ProduitRetirer de la Fiche Produit
