WIN PRO 40 S/EW

Code 3118164

Projecteur LED haute puissance pour éclairage intérieur et extérieur, comprenant:
- Corps en aluminium moulé sous pression peint par poudre polyester après traitement de conversion chimique de la surface ISO 9227/12944 - ISO 9223 (C5)
- Diffuseur en verre plat extra clair trempé securit
- Groupe optique se composant de lentilles en technopolymère de transmittance élevée de la lumière
- Joint en silicone antivieillissement à haute capacité d'élasticité
- Système de fermeture du verre avec des pinces en aluminium moulé par injection et peint avec des poudres polyester, ayant subi au préalable un traitement de conversion chimique superficiel ISO 9227/12944 - ISO 9223 (C5)
- Presse-étoupe M20x1,5 pour câbles Ø10–Ø14 mm
- Luminaire livré pré-câblé avec 0,5 m de câblé H07RN-F 3G2,5 mm²
- Vis de fixation en acier inoxydable
- Étrier en acier peint par poudre polyester après cataphorèse
- La puissance de WIN PRO 40 inclut les pertes de l'unité d'alimentation
- Équipé d'un goniomètre gradué pour le réglage de l'orientation
- Produit ouvrable et facile à entretenir (future-proof)
- Pour alimenter WIN PRO 40, il faut utiliser uniquement les groupes d'alimentation disponibles en accessoires
- Des groupes d’alimentation d'intensité variable RPA, DALI et DMX-RDM IP66 sont disponibles. Le branchement électrique entre eux et les projecteurs afférents doit être effectué à l'aide d'un câble d'une longueur maximale de 100 mètres (1CH)
- Les appareils sont fournis avec deux étriers en acier inoxydable permettant de fixer le groupe d'alimentation directement sur le dos du projecteur
- Les groupes d'alimentation se composent de drivers munis d'une protection contre les surtensions de réseau allant jusqu'à 10 kV (CM et DM)
- Pour l'installation UP LIGHT, veuillez nous contacter

Données du produit

Groupe ETIM:

EG000027

Classe ETIM:

EC001744

Caractéristiques générales

Douille:

LED

Source lumineuse:

LED

Flux nominal
[lm]:

64856

Flux réel
[lm]:

57195

Puissance du
luminaire [W]:

392 W

Efficacité lumineuse [lm/W]:

146

CRI:

Température
de couleur [K]:

4000

Couleur /
Finissage:

GR-94 / Gris métallisé / Poudrée

Degré de
protection IP:

IP66

Impact resistance / impact energy:

IK08 5J xx5

Classe de protection:

Optique:

S/EW - Symétrique extra-diffusante

Poids net [kg]:

11.208

Longueur totale [mm]:

585

Largeur totale [mm]:

520

Hauteur totale [mm]:

180

Caractéristiques mécaniques

Forme:

Rectangulaire

Matériaux du boîtier:

Aluminium

Type de diffuseur:

Verre

Essai au fil incandescent [°C]:

960 °C

Surface au vent frontale [m²]:

0.03

Surface au vent latérale [m²]:

0.06

Surface au vent supérieure [m²]:

0.34

Caractéristiques électriques

Tension d'alimentation:

Facteur de puissance / COS Φ:

>0.95

Installation

Lieu d'application:

Outdoor

Type d'installation:

Projecteurs professionnels

Temperature ambiante min. [°C]:

-40

Temperature ambiante max. [°C]:

Distance min. de l'objet éclairé [m]:

1.00

Caractéristiques lumineuses

MacAdam:

Maintien du flux lumineux:

L80B10@220000h

Distribution lumineuse:

Direct

Classe d'intensité lumineuse:

G*6

Pas de pollution lumineuse (ULR = 0%):

IPEA* (éclairage public):

A3+

IPEA* (grands espaces et abords de batiments):

A7+

IPEA* (pistes cyclo-piétonnes):

A4+

IPEA* (parcs et jardins):

A4+

IPEA* (centres historiques):

A9+

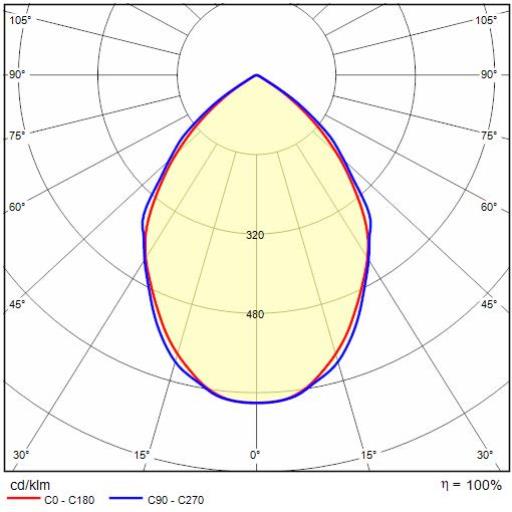

Données photométriques

Dessin technique

Boitiers d’alimentation

WIN PRO 40

Code	Description	Téléchargements
3118130	DRIVER BOX 600 W - 2 A - 1 CH - RPA	Ajouter à la Fiche ProduitRetirer de la Fiche Produit
3118131	DRIVER BOX 600 W - 2 A - 1 CH - DALI	Ajouter à la Fiche ProduitRetirer de la Fiche Produit
3118132	DRIVER BOX 600 W - 2 A - 1 CH - DMX	Ajouter à la Fiche ProduitRetirer de la Fiche Produit

Accessoires

WIN PRO 40

Code	Description	Téléchargements
3118121	Visière WIN PRO 40 - 5°	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: WIN PRO 40 - 3118121
3118182	Visière WIN PRO 40 - 10°	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: WIN PRO 40 - 3118182
3115887	Kit de dérivation 5P - Ø 8÷17 mm - IP68	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: WIN PRO 40 - 3115887
3118332	Renforcement étrier. À utiliser pour fixer le projecteur avec une seule vis M20 au centre de l’étrier	Ajouter à la Fiche ProduitRetirer de la Fiche Produit Downloads Downloads: WIN PRO 40 - 3118332
