SQUARE PRO 96/4 ELL

Código 3119537

Projetor LED de alta potência para iluminação interna e externa, compreendendo:
- Corpo em alumínio fundido e injetado sob pressão, pintado com pó de poliéster com tratamento prévio de conversão química superficial em conformidade com ISO 9227/12944 - ISO 9223 (C5)
- Grupo ótico constituído por lentes em tecnopolímero com elevada transmissão do fluxo luminoso
- Vedante em silicone antienvelhecimento
- Caixa a ligação elétrica integrada no corpo com tampa em alumínio
- Bucim M25x1,5 para cabos Ø 10 - Ø 16 mm
- Fonte luminosa constituída pela combinação de vários módulos de díodos (LEDs)
- Outras temperaturas de cor e índice de restituição cromática sob consulta
- Parafusos de bloqueio em aço inoxidável
- Suporte em aço galvanizado a quente e pintado com pó de poliéster com tratamento prévio de conversão química superficial
- Com goniómetro graduado para a regulação da orientação
- O valor de potência indicado para SQUARE PRO inclui também perdas do respetivo grupo de alimentação
- As versões SQUARE PRO 4CH não são compatíveis com o vidro de proteção
- Para alimentar SQUARE PRO, utilizar só os grupos de alimentação disponíveis como acessórios
- São disponíveis grupos de alimentação reguláveis DALI, DMX-RDM, ON-OFF in BOX estanques IP66 ou em placas metálicas IP20 a incorporar em quadros elétricos estanques. A ligação elétrica entre eles e os respetivos projetores deve ser efetuada com um comprimento máximo de cabo de 50 metros
- Combinar corretamente os projetores com os respetivos grupos de alimentação (BOX ou placas) prestando atenção ao número de canais de ligação: 2 canais (2CH), 3 canais (3CH) ou 4 canais (4CH)
- Todos os grupos de alimentação possuem proteção às sobretensões de rede até 10 kV (CM e DM)

Dados do produto

Grupo ETIM:

EG000027

Classe ETIM:

EC001744

Informações gerais

Casquilho:

LED

Fonte de luz:

LED

Fluxo nominal
[lm]:

162006

Fluxo efetivo
[lm]:

141966

Potência da
luminária [W]:

1118 W

Eficiência luminosa [lm/W]:

127

CRI:

Temperatura
de cor [K]:

5700

Cor /
Acabamento:

GR-94 / Cinzento metalizado / Gofrado

Grau de
proteção IP:

IP66

Resistência ao impacto / energia de impacto:

IK07 3J xx5

Classe de proteção:

Óptica:

ELL - Elíptica

Ângulo de
abertura:

15°x30°

Peso líquido [kg]:

22.5

Comprimento global [mm]:

560

Largura global [mm]:

985

Altura global [mm]:

Características mecânicas

Forma:

Rectangular

Material do compartimento:

Alumínio

Material difusor:

Plástico

Teste de resistência do cabo [°C]:

850 °C

Área exposta frontal [m²]:

0.04

Área exposta lateral [m²]:

0.08

Área exposta superior [m²]:

0.42

Instalação

Âmbito de aplicação:

Outdoor

Tipo de instalação:

Projetores profissionais

Temperatura ambiente mín. [°C]:

-40

Temperatura ambiente máx. [°C]:

Distância mín. aos objetos iluminados [m]:

1.00

Caraterísticas de iluminação

MacAdam:

Manutenção do lúmen:

L90B10@40000h

Distribuição do fluxo luminoso:

Direct

DFF - Fração de fluxo descendente [%]:

100

UFF - Fração de fluxo ascendente [%]:

Classe da intensidade luminosa:

G*6

Sem poluição luminosa (ULR = 0%):

IPEA* (iluminação urbana):

A+

IPEA* (grandes áreas, rotundas):

A4+

IPEA* (ciclovia-pedestre):

A++

IPEA* (áreas verdes):

A++

IPEA* (centros históricos):

A5+

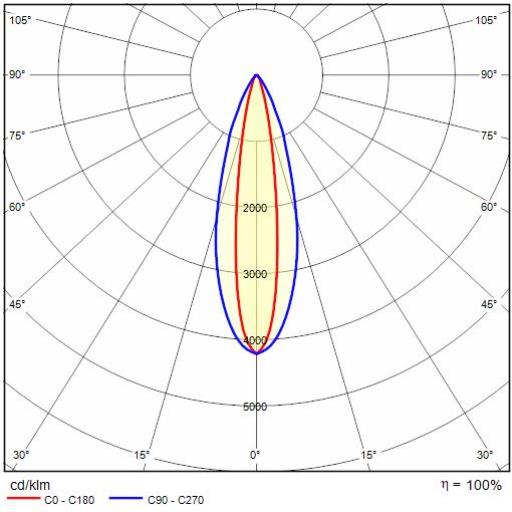

Dados fotométricos

Desenho técnico

Grupos de alimentação

Drivers box IP66 - SQUARE PRO 96/4 - A/I - A/M - C/I - ELL

	Código	Cor / Acabamento	Description	Downloads
	310988		Drivers box 1100 W - 1.8A - 4CH - DALI - 220-240 V 50/60 Hz	Adicionar à ficha técnicaRetirar da ficha técnica Downloads Documentation: SQUARE PRO - 310988

Acessórios opcionais

SQUARE PRO

	Código	Cor / Acabamento	Description	Downloads
	14474201		Grelha de proteção SQUARE PRO	Adicionar à ficha técnicaRetirar da ficha técnica Downloads Documentation: SQUARE PRO - 14474201
