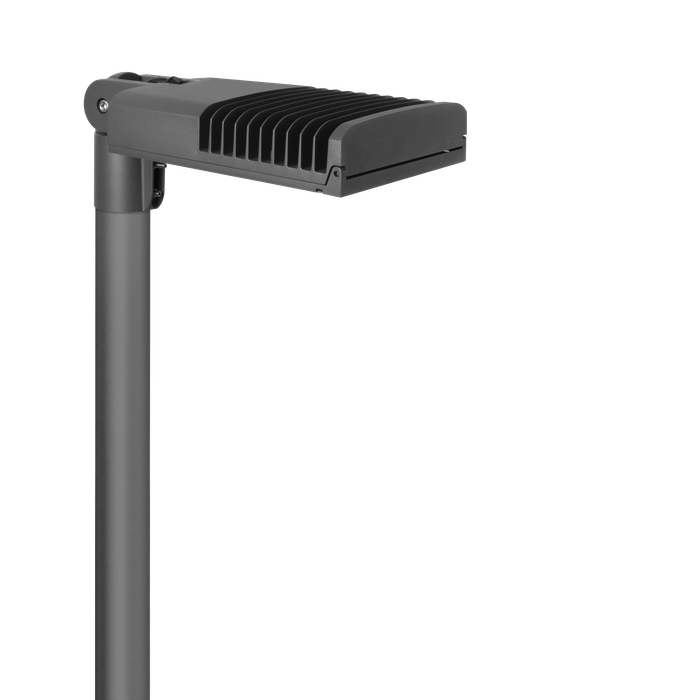

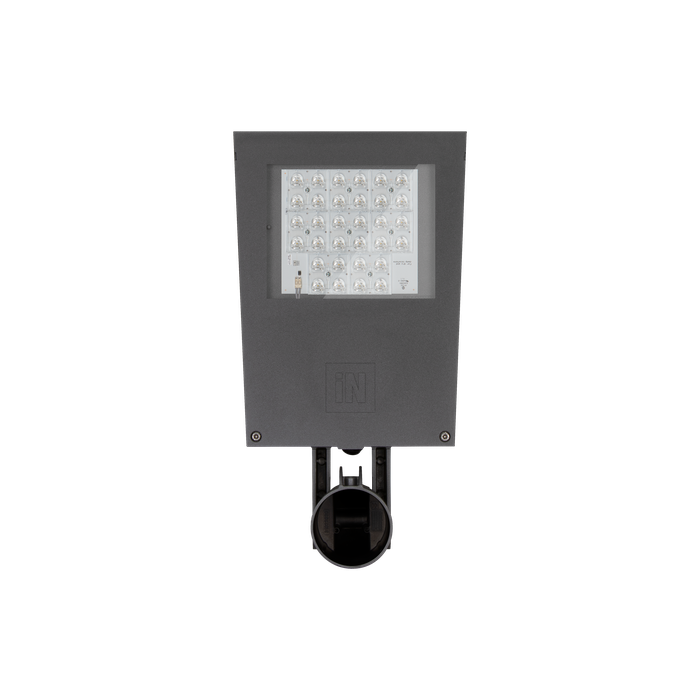

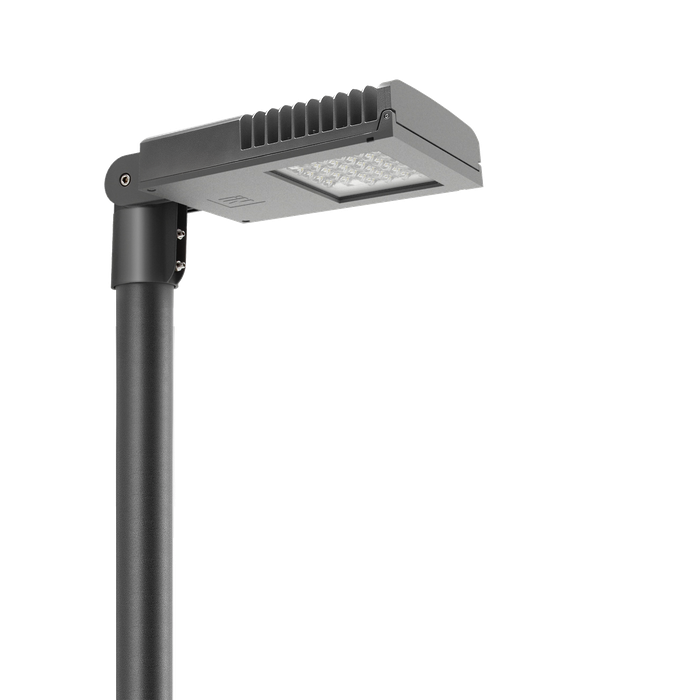

THEOS GLASS MINI SR/150

Koodi 3101902

LED-katuvalaisinsarja, saatavana kahta eri malla:
- Runko painevalettua alumiinia, polyesterijauhemaalattu ISO 9227/12944 - ISO 9223 (C5)
- Lukitusrengas painevalettua alumiinia, polyesterijauhemaalattu kemiallisen pintakäsittelyn jälkeen, täysin integroitu ja saranoitu
- Pylvässovite maalattua painevalettua alumiinia Ø 60 mm tai 76 mm pylväisiin
- Teknopolymeerilinssit suurella valonläpäisyllä
- "SECURE LIGHT DISTRIBUTION" -järjestelmä takaa tasaisen valonjaon myös LEDin vikatilanteessa
- Kestävästä silikonista valmistettu tiiviste
- Häikäisysuoja erittäin kirkasta karkaistua lasia
- Kytkentäveitsi keskeyttää sähkönjakelun automaattisesti valaisinkotelon avaamisen yhteydessä
- Liitäntälaite integroitu valaisimeen
- Integroitu ylijännitesuoja (suojaa 10 kV:iin asti)
- Lukitusruuvit ruostumatonta terästä
- Tehdasasennettuna 1 m:n H07RN-F 2x1,5 mm² tai H07RN-F 4x1,5 mm² kaapeli himmennettäville malleille. Valaisin voidaan kytkeä verkkoon avaamatta valaisimen runkoa
- Optiikkavaihtoehdot: SR/075 kapeille kaduille L/H-suhde (kadun leveys/pylvään korkeus) on välillä 0,5 - 0,75; SR/100 kaksikaistaisilla kaduille ja L/H-suhde on 1; SR/125 leveille kaduillea L/H-suhde 1,25; SR/150 leveille kaduille ja L/H-suhde yhtä suuri kuin 1.5
- Täyttää standardin UNI 10819 vaatimukset
- Saatavana myös muita värilämpötiloja ja värintoistoindeksejä, lisätietoja saat myynnistämme
- Lisätietoja myynnistämme 7-nastaisista NEMA-malleista ulkoisille ohjausjärjestemille
- CLO (Constant light output)-vaihtoehdot tilauksesta. Lisätietoja myynnistämme
- Suunnittelija: SILVIA PAOLA PENNACCHIO
- Suunnittelija: SILVIA PAOLA PENNACCHIO

Tuotetiedot

ETIM ryhmä:

EG000027

ETIM luokka:

EC000062

Yleistä tietoa

Lampunpidin:

LED

Valonlähde:

LED

Valonlähteen valovirta
[lm]:

7870

Valaisimen valovirta
[lm]:

6567

Valaisimen
teho [W]:

46 W

Valaisimen tehokkuus [lm/W]:

143

CRI:

Värilämpötila [K]:

4000

Väri /
Viimeistely:

AN-96 / Metallisoitu antrasiitti / Strukturoitu

Kotelointiluokka IP:

IP66

Impact resistance / impact energy:

IK08 6J xx5

Suojausluokka:

Optiikka:

SR/150 - Tieoptiikka

Nettopaino [kg]:

6.68

Kokonaispituus [mm]:

506

Kokonaisleveys [mm]:

280

Kokonaiskorkeus [mm]:

193

Mekaaniset ominaisuudet

Muoto:

Suorakulmio

Rungon materiaali:

Alumiini

Häikäisysuoja materiaali:

Lasi

Hehkulankatesti [°C]:

960 °C

Tuulipinta-ala sivulta [m²]:

0.04

Tuulipinta-ala päältä [m²]:

0.11

Sähköiset ominaisuudet

Jännite:

Ottojännite [V AC]:

220/240

Syöttötaajuus [Hz]:

50/60

Tehokerroin / COS Φ:

>0.9

Ylijännitesuoja | CM | [kV]:

10.000000

Ylijännitesuoja | DM | [kV]:

10.000000

Kytkentävirta [A/μs]:

43 / 260

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Asennus

Asennuspaikka:

Outdoor

Asennustapa:

Katuvalaisimet

Min. ympäristön lämpötila [°C]:

-40

Max. ympäristön lämpötila [°C]:

Minimietäisyys valaistavasta pinnasta [m]:

0.50

Valon ominaisuudet

MacAdam:

Elinikä:

L90B10@100000h

Valaistustapa:

Direct

Valovoimaluokka:

G*4

Ei valosaaste (ULR = 0%):

IPEA* (tievalaistus):

A8+

IPEA* (aluevalaistus, kiertoliittymät):

A8+

IPEA* (pyörätiet, jalankulkuväylät):

A7+

IPEA* (viheralueet):

A7+

IPEA* (historialliset vanhat kaupungit):

A12+

Valonjakotiedot

Photometric Lvk THEOS GLASS MINI SR/150 1

Mittapiiros

Lisätarvikkeet

THEOS GLASS

	Koodi	Väri / Viimeistely	Kuvaus	Lataa
	14174796		THEOS seinäkiinnike	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: THEOS GLASS - 14174796
	14077796		Kannatin kataforeesikäsiteltyä -+ polyesterijauhemaalattua terästä kulma- tai seinäasennuksia varten.	Lisää tuotekortillePoista tuotekortilta
