TYK+ 30 C/M

Koodi 3107377

LED-valonheitin sisä- ja ulkovalaistukseen:
- Valaisimessa on kaksi erillistä runkoa jolloin saadaan tehokas jäähdytys ja jäähdytyslevy piiloon. Rungot on valmistettu painevaletusta alumiinista, polyesterijauhemaalattu ja pintakäsitelty ISO 9227/12944-ISO 9223 (C5)
- Häikäisysuoja erittäin kirkasta karkaistua tasolasia
- Häikäisysuoja on kiinnitetty tiiviisti runkoon korkeita lämpötiloja kestävällä silikonitiivisteellä
- Teknopolymeerilinssit suurella valonläpäisyllä
- Kestävästä silikonista valmistettu tiiviste
- Kaapelitiiviste nikkelöityä messinkiä M20x1.5 halkaisijaltaan 10–14 mm:n johdoille
- Jokaisessa valaisimessa on kaksi IP68 holkkitiiviistettä: valaisin voidaan kytkeä yksittäin tai läpijohdottaa
- Liitäntälaitteet, joissa suojaus ylijännitteen varalta 6 kV:iin asti (DM)
- Lukitusruuvit ruostumatonta terästä
- Seinäkannatin ruostumattomasta teräksestä
- Sisältää kulmamitan suunnan säätämistä varten, joka on valmistettu ruostumattomasta teräksestä
- Liitäntälaite integroitu valaisimeen

Tuotetiedot

ETIM ryhmä:

EG000027

ETIM luokka:

EC001744

Yleistä tietoa

Lampunpidin:

LED

Valonlähde:

LED

Valonlähteen valovirta
[lm]:

9980

Valaisimen valovirta
[lm]:

8140.81

Valaisimen
teho [W]:

85 W

Valaisimen tehokkuus [lm/W]:

CRI:

Värilämpötila [K]:

3000

Väri /
Viimeistely:

AN-96 / Metallisoitu antrasiitti / Strukturoitu

Kotelointiluokka IP:

IP66

IK-J-xxIP:

IK09 10J xx7

Suojausluokka:

Optiikka:

C/M - Pyöreä keskimääräinen

Avauskulma:

34°

Nettopaino [kg]:

6.088

Kokonaishalkaisija [mm]:

275

Kokonaispituus [mm]:

275

Kokonaisleveys [mm]:

316

Kokonaiskorkeus [mm]:

114

Mekaaniset ominaisuudet

Muoto:

Ympyrä 150 ≤ x ≤ 300 mm

Rungon materiaali:

Alumiini

Häikäisysuoja materiaali:

Lasi

Hehkulankatesti [°C]:

650 °C

Kohtisuora tuulipinta-ala [m²]:

0.06

Tuulipinta-ala sivulta [m²]:

0.03

Tuulipinta-ala päältä [m²]:

0.03

Sähköiset ominaisuudet

Jännite:

AC/DC

Ottojännite [V AC]:

220/240

Syöttötaajuus [Hz]:

0/50/60

Tehokerroin / COS Φ:

>0.9

Ottojännite [V DC]:

170/264

Ylijännitesuoja | CM | [kV]:

6.0

Ylijännitesuoja | DM | [kV]:

6.0

Kytkentävirta [A/μs]:

65 / 268

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Asennus

Asennuspaikka:

Ulkovalaistus

Asennustapa:

Valonheittimet

Min. ympäristön lämpötila [°C]:

-40

Max. ympäristön lämpötila [°C]:

Lasin lämpötila [°C]:

Minimietäisyys valaistavasta pinnasta [m]:

0.50

Valon ominaisuudet

MacAdam:

Elinikä:

L90B10@50000h

Valaistustapa:

Direct

Valovoimaluokka:

G*6

Ei valosaaste (ULR = 0%):

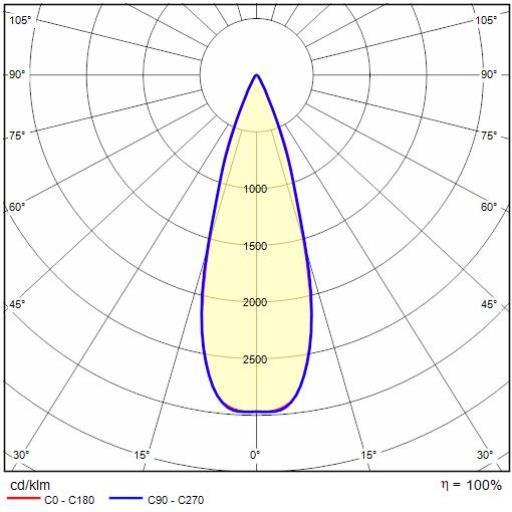

Valonjakotiedot

Mittapiiros

Lisätarvikkeet

TYK+ 30

Koodi	Kuvaus	Lataa
3108558	Erikoiskannatin, mahdollistaa kallistuksen +55°/-90°	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: TYK+ 30 - 3108558
14029094	Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 1 valaisin	Lisää tuotekortillePoista tuotekortilta
14047194	Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 2 valaisinta	Lisää tuotekortillePoista tuotekortilta
3107473	Kiinnike liukukiinnikkeeseen	Lisää tuotekortillePoista tuotekortilta Downloads Esitteet: TYK+ 30 - 3107473
14099896	Liukukiinnike pylväille Ø 60 mm, maalattu	Lisää tuotekortillePoista tuotekortilta
14099696	Liukukiinnike pylväille Ø 90 mm, maalattu	Lisää tuotekortillePoista tuotekortilta
