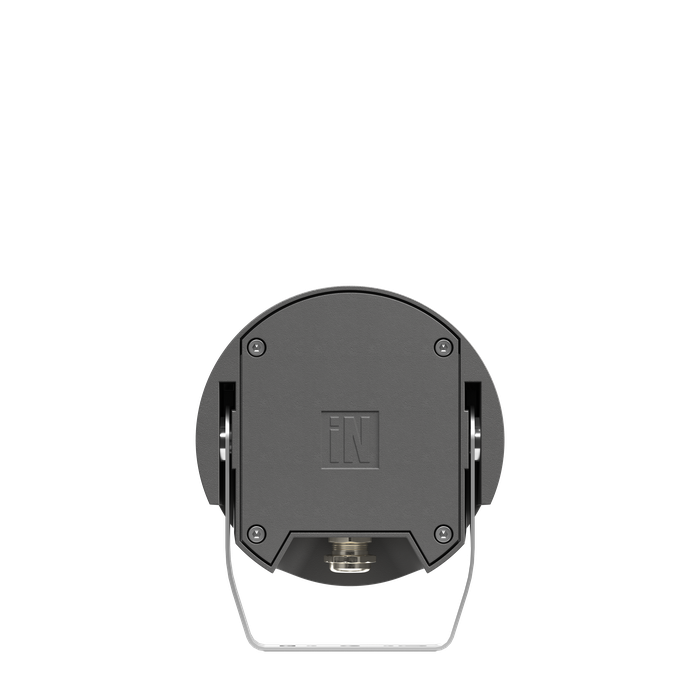

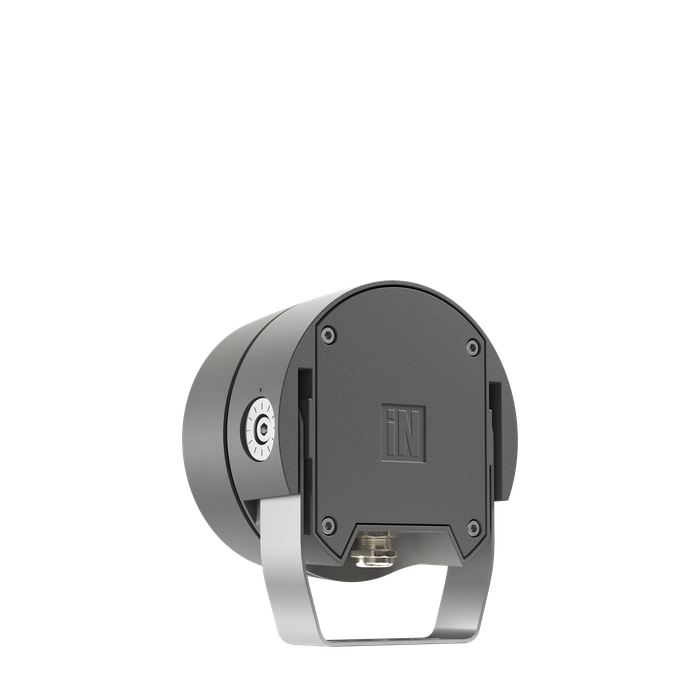

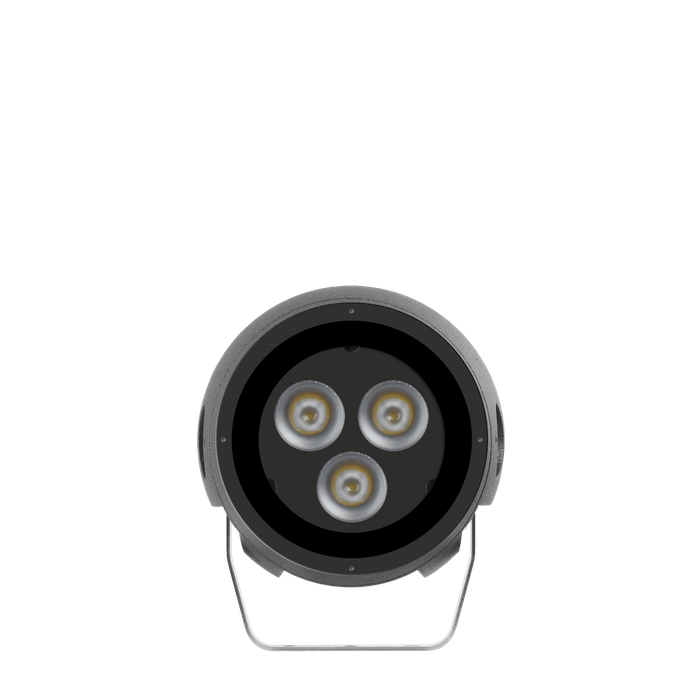

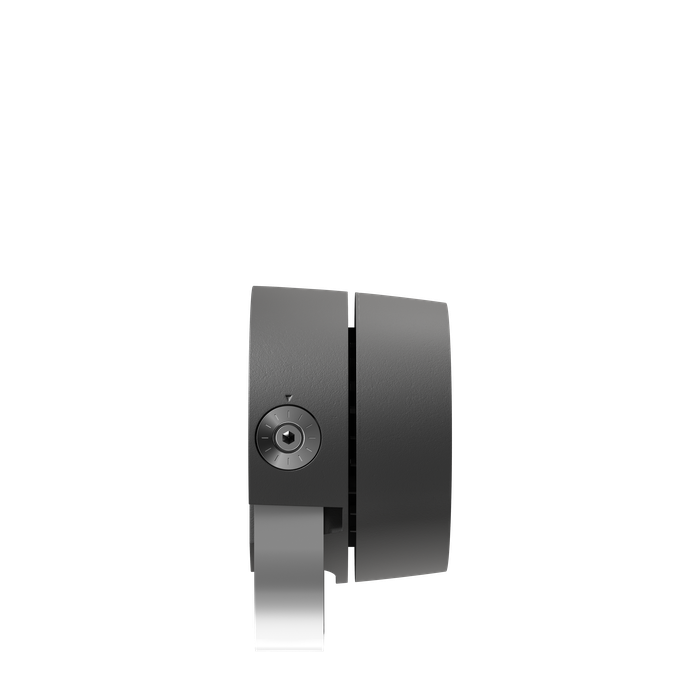

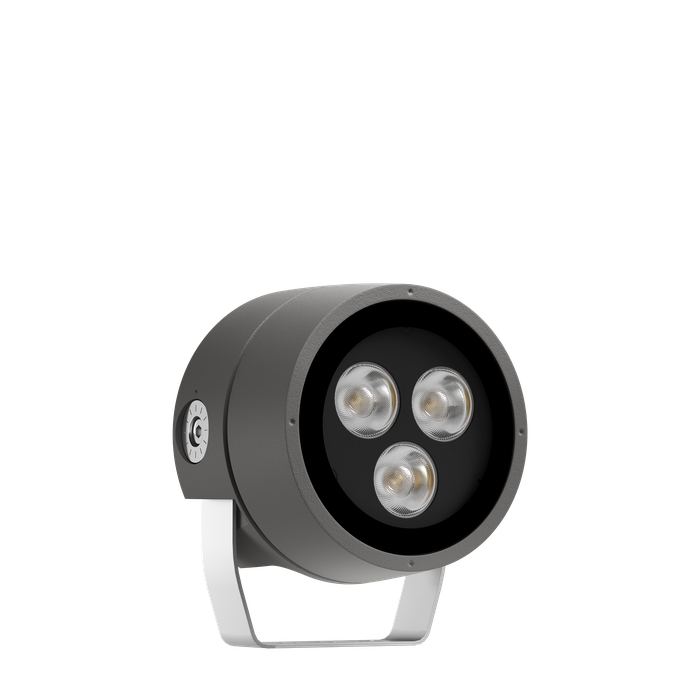

TYK+ 15 C/IW
TYK+ 15 C/IW
TYK+ 15 C/IW
TYK+ 15 C/IW
TYK+ 15 C/IW - 1
TYK+ 15 C/IW - 2
TYK+ 15 C/IW - 3
TYK+ 15 C/IW - 4
TYK+ 15 C/IW - 5

TYK+ 15 C/IW

Koodi LTS1603FJ927
  • LED-valonheitin sisä- ja ulkovalaistukseen:
  • - Valaisimessa on kaksi erillistä runkoa jolloin saadaan tehokas jäähdytys ja jäähdytyslevy piiloon. Rungot on valmistettu painevaletusta alumiinista, polyesterijauhemaalattu ja pintakäsitelty ISO 9227/12944-ISO 9223 (C5)
  • - Häikäisysuoja erittäin kirkasta karkaistua tasolasia
  • - Häikäisysuoja on kiinnitetty tiiviisti runkoon korkeita lämpötiloja kestävällä silikonitiivisteellä
  • - Teknopolymeerilinssit suurella valonläpäisyllä
  • - Optinen yksikkö on suunniteltu nimenomaisesti arkkitehtonista valaisua varten. Yhdistettynä sisäisesti kehitettyyn optiikkaan ja valolähteisiin mahdollistaa tarkan valon hajautumisen jossa ei esiinny kromaattisia poikkeamia
  • - Kestävästä silikonista valmistettu tiiviste
  • - Kaapelitiiviste nikkelöityä messinkiä M20x1.5 halkaisijaltaan 10–14 mm:n johdoille
  • - Lukitusruuvit ruostumatonta terästä
  • - Seinäkannatin ruostumattomasta teräksestä
  • - Sisältää kulmamitan suunnan säätämistä varten, joka on valmistettu ruostumattomasta teräksestä

Tuotetiedot

ETIM ryhmä:
EG000027
ETIM luokka:
EC001744

Yleistä tietoa

Lampunpidin:
LED
Valonlähde:
LED
Valonlähteen valovirta
[lm]:
1824
Valaisimen valovirta
[lm]:
1350
Valaisimen
teho [W]:
24 W
Valaisimen tehokkuus [lm/W]:
56
CRI:
90
Värilämpötila [K]:
2700
Väri /
Viimeistely:
AN-96 / Metallisoitu antrasiitti / Strukturoitu
Kotelointiluokka IP:
IP66
Impact resistance / impact energy:
IK07 4J xx5
Suojausluokka:
I
Optiikka:
C/IW - Pyöreä laaja
Avauskulma:
65°
Nettopaino [kg]:
1.962
Kokonaishalkaisija [mm]:
160
Kokonaispituus [mm]:
160
Kokonaisleveys [mm]:
102
Kokonaiskorkeus [mm]:
190

Mekaaniset ominaisuudet

Muoto:
Ympyrä 150 ≤ x ≤ 300 mm
Rungon materiaali:
Alumiini
Häikäisysuoja materiaali:
Lasi
Hehkulankatesti [°C]:
650 °C
Kohtisuora tuulipinta-ala [m²]:
0.02
Tuulipinta-ala sivulta [m²]:
0.02
Tuulipinta-ala päältä [m²]:
0.02

Sähköiset ominaisuudet

Jännite:
AC
Ottojännite [V AC]:
220/240
Syöttötaajuus [Hz]:
50/60
Tehokerroin / COS Φ:
>0.9
Kytkentävirta [A/μs]:
5 / 70
C10 1.5 mm²:
30
C16 2.5 mm²:
40
B10 1.5 mm²:
20
B16 2.5 mm²:
30

Asennus

Asennuspaikka:
Outdoor
Asennustapa:
Arkkitehtoniset valonheittimet
Min. ympäristön lämpötila [°C]:
-20
Max. ympäristön lämpötila [°C]:
40
Lasin lämpötila [°C]:
58
Minimietäisyys valaistavasta pinnasta [m]:
0.50

Valon ominaisuudet

MacAdam:
3
Elinikä:
L90B10@75000h
Valaistustapa:
Direct
Valovoimaluokka:
G*6
Ei valosaaste (ULR = 0%):

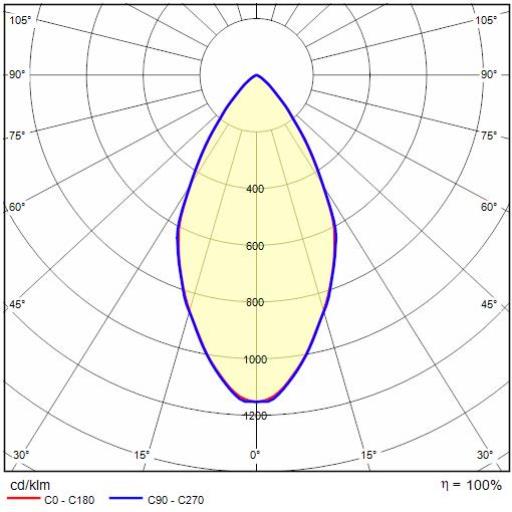

Valonjakotiedot

Photometric Lvk TYK+ 15 C/IW 1

Mittapiiros

Tech Design TYK+ 15 C/IW 1++

Lisätarvikkeet

TYK+ 15

Koodi Väri /
Viimeistely		 Kuvaus Lataa
Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 1 valaisin
14029094
Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 1 valaisin
Downloads
Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 2 valaisinta
14047194
Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 2 valaisinta
Downloads
Liukukiinnike pylväille Ø 90 mm, maalattu
14099696
Liukukiinnike pylväille Ø 90 mm, maalattu
Downloads
Liukukiinnike pylväille Ø 60 mm, maalattu
14099896
Liukukiinnike pylväille Ø 60 mm, maalattu
Downloads
Kiinnike liukukiinnikkeeseen
3107473
Kiinnike liukukiinnikkeeseen
Downloads
Maapiikki
700191
Maapiikki
Erikoiskannatin, mahdollistaa kallistuksen +55°/-90°
LTS1A2533
Erikoiskannatin, mahdollistaa kallistuksen +55°/-90°
Downloads
Rajaussiivekkeet
LTS1A3561
Rajaussiivekkeet
Downloads
Putkimainen häikäisyrajain
LTS1A3571
Putkimainen häikäisyrajain
Downloads
