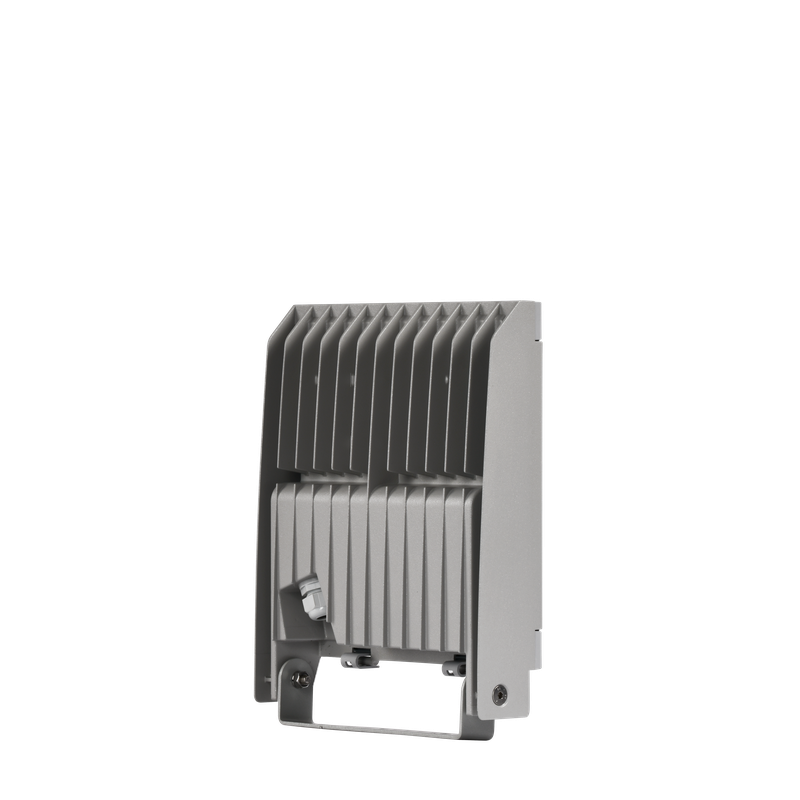

WIN PRO 20 A/M
WIN PRO 20 A/M

WIN PRO 20 A/M

Koodi 3114499
  • LED-valonheitin sisä- ja ulkovalaistukseen:
  • - Runko painevalettua alumiinia, polyesterijauhemaalattu ISO 9227/12944 - ISO 9223 (C5)
  • - Häikäisysuoja erittäin kirkasta karkaistua lasia
  • - Teknopolymeerilinssit suurella valonläpäisyllä
  • - Kestävästä silikonista valmistettu tiiviste
  • - Sulkulasi teknopolymeeriä, integroitu runkoon
  • - Kaapelitiiviste M20x1,5 kaapeleille Ø10–Ø14 mm
  • - Lukitusruuvit ruostumatonta terästä
  • - Teräskannake, polyesterijauhemaalattu kataforeesipinnoituksen jälkeen
  • - Valaisin on avattavissa ja huollettavissa
  • - Saatavana myös muita värilämpötiloja ja värintoistoindeksejä, lisätietoja saat myynnistämme

Tuotetiedot

ETIM ryhmä:
EG000027
ETIM luokka:
EC001744

Yleistä tietoa

Lampunpidin:
LED
Valonlähde:
LED
Valonlähteen valovirta
[lm]:
13088
Valaisimen valovirta
[lm]:
9701
Valaisimen
teho [W]:
68 W
Valaisimen tehokkuus [lm/W]:
143
CRI:
70
Värilämpötila [K]:
4000
Väri /
Viimeistely:
GR-94 / Metallisoitu harmaa / Strukturoitu
Kotelointiluokka IP:
IP66
Impact resistance / impact energy:
IK08 5J xx5
Suojausluokka:
I
Optiikka:
A55/M - Epäsymmetrinen keskimääräinen
Nettopaino [kg]:
3.336
Kokonaispituus [mm]:
267
Kokonaisleveys [mm]:
341
Kokonaiskorkeus [mm]:
68

Mekaaniset ominaisuudet

Muoto:
Suorakulmio
Rungon materiaali:
Alumiini
Häikäisysuoja materiaali:
Lasi
Hehkulankatesti [°C]:
650 °C
Kohtisuora tuulipinta-ala [m²]:
0.02
Tuulipinta-ala sivulta [m²]:
0.02
Tuulipinta-ala päältä [m²]:
0.09

Sähköiset ominaisuudet

Jännite:
AC
Ottojännite [V AC]:
220/240
Syöttötaajuus [Hz]:
220-240V 50/60Hz
Tehokerroin / COS Φ:
>0.9
Ylijännitesuoja | CM | [kV]:
10.000000
Ylijännitesuoja | DM | [kV]:
6.000000
Kytkentävirta [A/μs]:
30 / 320
C10 1.5 mm²:
10
C16 2.5 mm²:
17
B10 1.5 mm²:
6
B16 2.5 mm²:
10
EEI:
-

Asennus

Asennuspaikka:
Ulkovalaistus
Asennustapa:
Valonheittimet
Min. ympäristön lämpötila [°C]:
-40
Max. ympäristön lämpötila [°C]:
50
Minimietäisyys valaistavasta pinnasta [m]:
0.50

Valon ominaisuudet

MacAdam:
3
Elinikä:
L80B10@250000h
Valaistustapa:
Direct
Valovoimaluokka:
G*6
Ei valosaaste (ULR = 0%):
IPEA* (tievalaistus):
A8+
IPEA* (aluevalaistus, kiertoliittymät):
A9+
IPEA* (pyörätiet, jalankulkuväylät):
A6+
IPEA* (viheralueet):
A6+
IPEA* (historialliset vanhat kaupungit):
A12+

Valonjakotiedot

Photometric Lvk WIN PRO 20 A/M 1

Mittapiiros

Tech Design WIN PRO 20 A/M 1++

Lisätarvikkeet

WIN PRO 20

Koodi Väri /
Viimeistely		 Kuvaus Lataa
Häikäisyrajain WIN PRO 20 - 5°
3116934
Häikäisyrajain WIN PRO 20 - 5°
Downloads
Häikäisyrajain WIN PRO 20 - 10°
3116935
Häikäisyrajain WIN PRO 20 - 10°
Downloads
Häikäisyrajain harmaaksi maalattua alumiinia
14043194
Häikäisyrajain harmaaksi maalattua alumiinia
Downloads
Häikäisysuoja maalattua terästä, alumiiniharmaa
14043294
Häikäisysuoja maalattua terästä, alumiiniharmaa
Downloads
Kiinnike, ruostumatonta terästä
14048104
Kiinnike, ruostumatonta terästä
Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 1 valaisin
14029094
Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 1 valaisin
Downloads
Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 2 valaisinta
14047194
Liukukiinnike maalattua alumiinia, pylväille Ø 60-76 mm, 2 valaisinta
Downloads
Seinäkiinnike 500 mm harmaaksi maalattua terästä
14043394
Seinäkiinnike 500 mm harmaaksi maalattua terästä
Downloads
