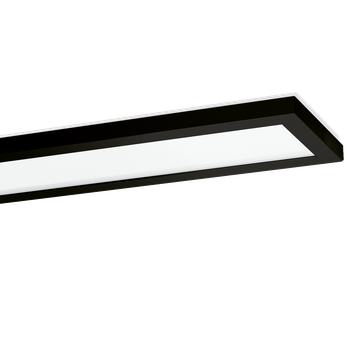

SL629 AB PRISM

Codice 3119894

Apparecchio LED a plafone per interni, costituito da:
- Corpo in lamiera d'acciaio, testate in alluminio pressofuso, verniciato
- Diffusore a microprismi per un'efficiente diffusione della luce, riduzione al minimo dell'abbagliamento e alta uniformità
- Diffusione diretta della luce
- Tecnologia Sidelight LED per una distribuzione luminosa omogenea sull'intera area diffondente
- Tolleranza cromatica (MacAdam) ≤ 3 SDCM
- Light engine sostituibile tramite meccanismo di fissaggio
- UGR<19
- Limitazione dell‘abbagliamento conforme alla norma DIN EN 12464-1
- Sensore PIR orientabile e controllo dell‘illuminazione in funzione della luce diurna
- Versioni in colorazioni speciali disponibili. Contattare l'azienda

Downloads

Documentazione

Scheda Tecnica

Foglio Istruzioni

Tender Text

2D / 3D

Disegno tecnico .jpg

Dati fotometrici

File fotometrico .ies

Polar Diagram .jpg

File fotometrico .ldt

File RELUX .rolf

File DIALUX .uld

Scarica gli elementi selezionati

Aggiungi elementi selezionati alla Wishlist

Dati di prodotto

Gruppo ETIM:

EG000027

Classe ETIM:

EC001700

Informazioni generali

Attacco:

LED

Sorgente luminosa:

LED

Flusso Sorgente
[lm]:

12000

Flusso apparecchio
[lm]:

8070

Potenza
apparecchio [W]:

69 W

Efficienza luminosa [lm/W]:

117

CRI:

Temperatura
colore [K]:

4000

Colore /
Finitura:

BK-RAL9005 / Nero RAL9005 / Goffrato

Grado di
protezione IP:

IP20

IK-J-xxIP:

IK05 0.7J xx3

Classe di protezione:

Ottica:

S/A - Simmetrica diretta

Angolo
ottica:

2 x 36°/47°

Peso netto [kg]:

9.745

Lunghezza complessiva [mm]:

1544

Larghezza complessiva [mm]:

273

Altezza complessiva [mm]:

Caratteristiche meccaniche

Forma:

Rettangolare

Materiale del corpo:

Acciaio

Materiale del diffusore:

Plastica trasparente

Test filo incandescente [°C]:

650 °C

Caratteristiche elettriche

Tipo di alimentazione:

Tensione di alimentazione [V AC]:

220/240

Frequenza di alimentazione [Hz]:

220-240V 50/60Hz

Fattore di potenza / COS Φ:

0.9

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

EEI:

Installazione

Ambito di applicazione:

Indoor

Tipo di montaggio:

Illuminazione a parete e soffitto

Temperatura ambiente min. [°C]:

Temperatura ambiente max. [°C]:

Caratteristiche della luce

MacAdam:

Mantenimento flusso luminoso:

L80B10@50000h

Distribuzione emissione luminosa:

Direct

DFF - Flusso diretto [%]:

100

UFF - Flusso indiretto [%]:

UGR massimo:

22.0
